标准直齿圆柱齿轮参数化三维设计

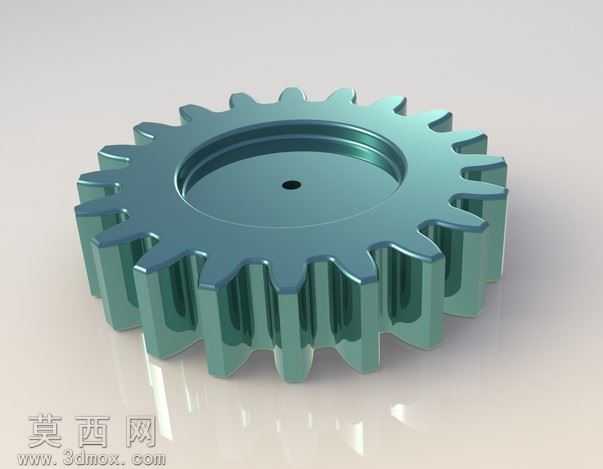

本作品为标准直齿圆柱齿轮的参数化三维设计成果，建模过程依托三维机械设计软件完成，全程遵循齿轮设计的通用公式逻辑，可适配不同模数、齿数、压力角的直齿轮快速生成需求，无需重复从零搭建模型结构。建模初期首先梳理齿轮核心参数的关联逻辑，将齿顶圆、齿根圆、分度圆、基圆的尺寸与模数、齿数、齿顶高系数、顶隙系数做参数绑定，修改核心参数即可自动更新所有关联尺寸，实现同类型不同规格齿轮的快速衍生。齿廓部分严格按照渐开线生成逻辑绘制，通过软件的方程式驱动曲线功能精准生成渐开线齿形，保证齿廓曲线符合机械传动的啮合要求，避免齿形偏差带来的传动卡顿、啮合间隙不均问题；齿根部分做了标准圆角过渡处理，降低应力集中风险，提升齿轮实际使用中的结构强度。模型整体结构包含轮齿、轮缘、腹板、中心安装孔四个核心部分，轮缘与腹板的衔接处做了平滑过渡处理，中心安装孔预留了标准轴系配合尺寸，可直接用于后续的传动装配设计。材质渲染阶段选用金属合金钢材质，调整材质的反射度、粗糙度参数模拟真实机加工齿轮的金属质感，轮齿表面做了细微的机加工纹理处理，还原实际零件的表面质感；场景布光采用多光源组合，主光源突出齿轮的立体轮廓，辅助光源补亮齿根暗部区域，环境光提升整体画面的通透度，最终渲染效果清晰展现齿轮的结构细节与金属质感。该参数化模型的设计思路可覆盖绝大多数常规直齿圆柱齿轮的设计需求，通过调整绑定的参数即可快速生成不同规格的齿轮模型，大幅减少重复建模的工作量，模型结构符合机械加工与装配的设计规范，可直接用于机械传动系统的装配验证、运动仿真以及工程图导出工作。
