多关节可调节桌面式机械臂结构设计

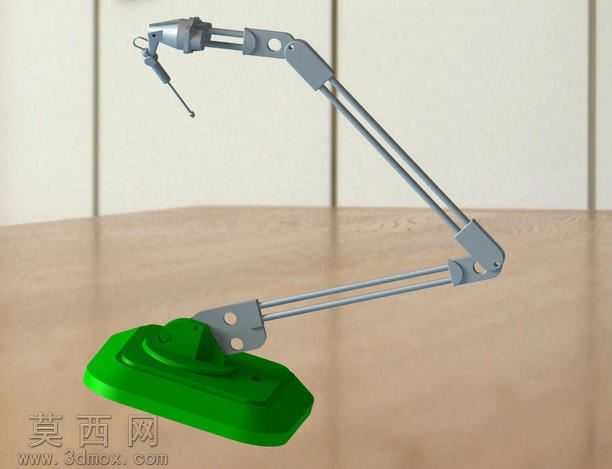

本作品为桌面式多关节机械臂三维建模成果，建模过程依托三维设计环境完成全参数化结构搭建，整体遵循仿生机械臂的运动逻辑进行结构规划，从底部基座到末端执行器共设置多处铰接转动副，可实现多维度的姿态调整，满足小范围作业的灵活定位需求。建模阶段首先完成底部基座的特征绘制，采用带圆角过渡的类矩形加厚基座结构，为整臂提供稳定的支撑基础，基座上方设置第一处转动铰接座，通过销轴结构连接首段平行双连杆组，双连杆采用对称平行排布设计，既保证了臂段的结构强度，也避免单连杆受力不均产生的形变问题。每段臂体之间均采用带限位结构的铰接模块连接，铰接处预留销轴装配孔位，可模拟真实机械臂的转动阻尼与角度限位效果，臂体杆件采用轻量化的等截面长条结构，在保证结构刚性的同时降低整体自重，减少基座的承载负荷。末端执行器采用细杆式作业端头设计，端头处设置小型铰接结构，可实现末端作业角度的微调，适配不同角度的作业需求。材质渲染阶段，对基座部分赋予亮绿色硬质塑料材质，添加轻微的磨砂质感与表面反光效果，还原工程塑料的真实触感；臂体金属杆件部分赋予银灰色金属材质，添加细微的金属拉丝纹理与适中的环境反射，模拟铝合金构件的表面质感；铰接销轴部分赋予稍深的金属灰色，区分不同装配部件的视觉层次。设计过程中重点考量了各臂段的长度比例与转动范围，通过反复调整铰接点位置，确保机械臂在伸展、弯折等不同姿态下均不会出现结构干涉，同时兼顾桌面使用场景的尺寸适配，整体收拢后可占用较小的桌面空间，伸展后可覆盖常规桌面作业范围，各连杆的平行四边形联动结构可保证末端执行器在调整臂段角度时始终保持稳定的作业朝向，降低姿态调整的操作复杂度。整体建模严格遵循机械装配的逻辑，所有部件的连接关系均符合真实机械结构的装配要求，无冗余特征与不合理结构，可用于机械原理演示、小型作业机构改造的参考模型。
