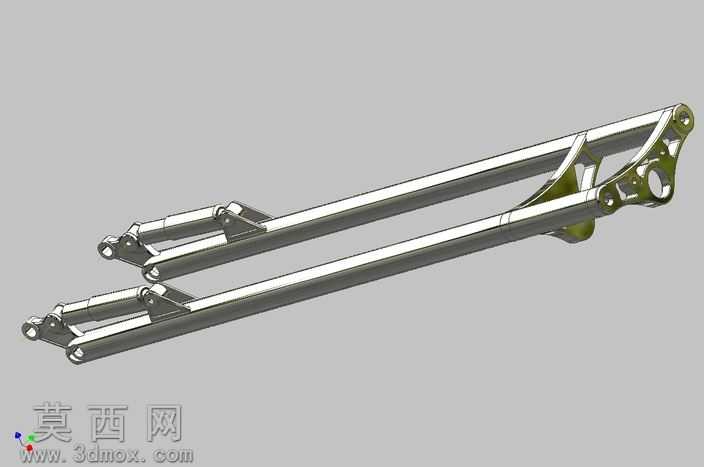

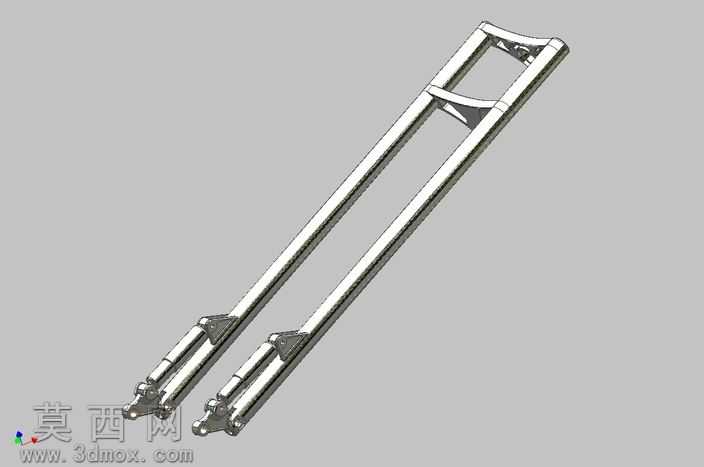

摩托车直升机拨叉结构三维设计

本作品为摩托车直升机拨叉的三维建模设计成果，建模过程依托主流三维CAD软件完成，全程遵循机械零部件设计的精度规范与结构合理性要求。建模初期先梳理拨叉的功能定位，明确该部件作为传动换挡核心构件，需要兼具结构强度、动作精度与装配适配性，因此先绘制二维轮廓草图，严格标定双平行长杆的间距、杆身直径、端部连接叉口的开合尺寸与安装孔位参数，确保各尺寸符合机械传动的配合公差要求。建模阶段采用参数化特征建模方式，先构建双杆主体的基础拉伸特征，对杆身与端部叉体的衔接位置做圆角过渡处理，避免应力集中问题；针对叉口位置的安装卡位结构，采用切除拉伸特征精准成型卡位槽，同时对槽口边缘做倒角处理，既满足装配时的导向需求，也能去除锐边提升构件的工艺合理性。中部的连接加强筋结构，通过放样特征实现与双杆的顺滑衔接，筋板厚度经过结构强度校核，在保证整体轻量化的前提下，提升双杆同步动作时的结构刚性，避免受力后出现杆身形变影响换挡精度。材质渲染阶段，为模型赋予金属镀铬材质效果，还原金属构件的表面光泽与质感，调整材质的反光度、粗糙度参数，模拟真实五金零件经机加工、表面处理后的视觉效果，同时对安装孔、衔接缝隙等细节位置做光影强化，清晰展现各结构的层次关系。结构设计上充分考虑部件的实际工况，双平行长杆的长度比例经过优化，保证拨叉动作时的行程满足传动换挡的位移需求，端部叉口的卡位结构与配合构件的接触面积经过测算，确保动作传递过程中受力均匀，减少长期使用后的磨损量；整体模型无冗余特征，各结构特征均可对应实际机加工工艺，可直接用于后续的工程图导出、工艺模拟与3D打印验证，完整还原了该类传动拨叉的结构特点与设计逻辑，能够为同类机械传动构件的设计提供参考。
