10毫米规格EC12旋转编码器结构设计

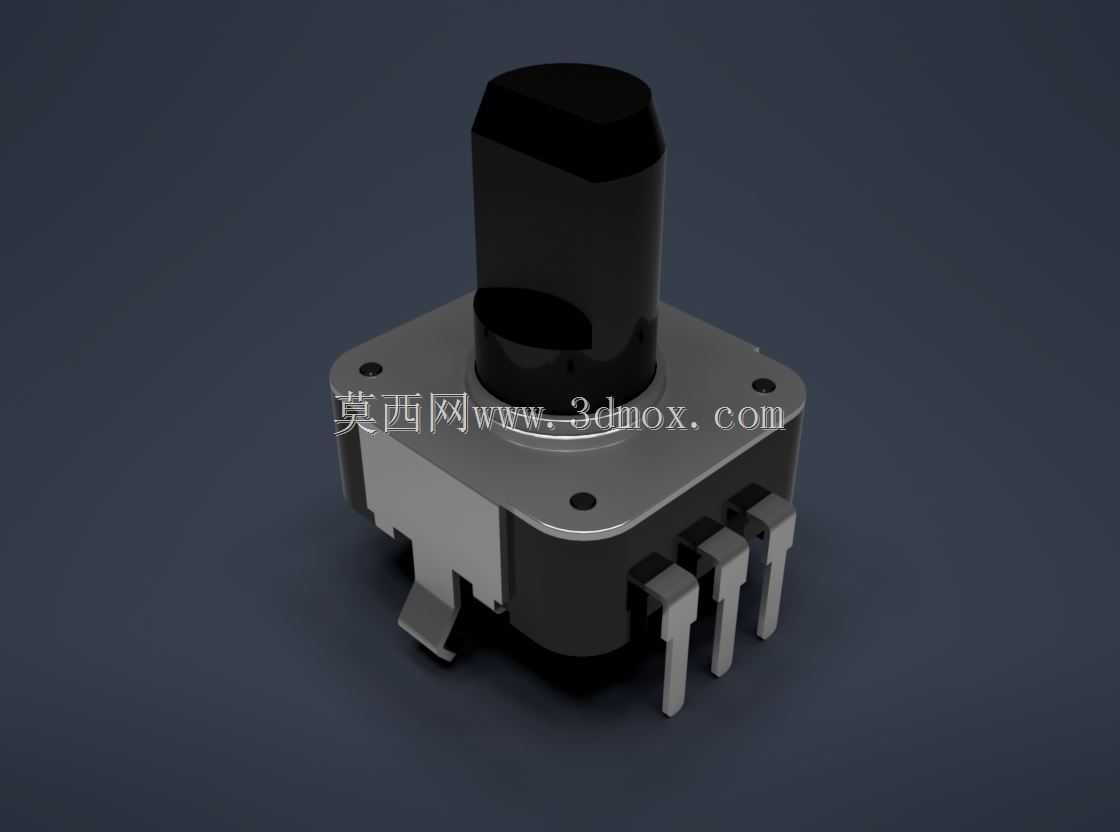

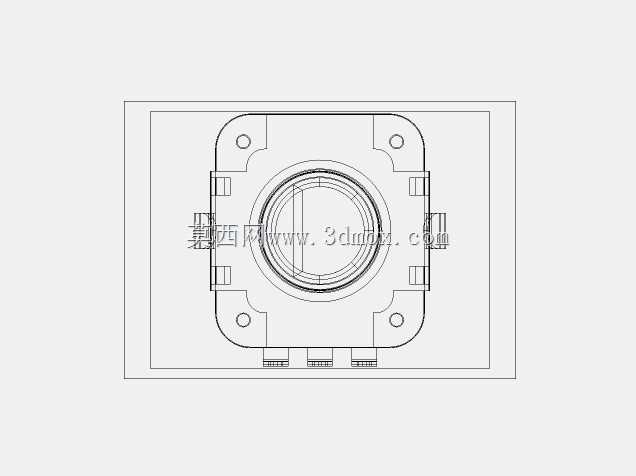

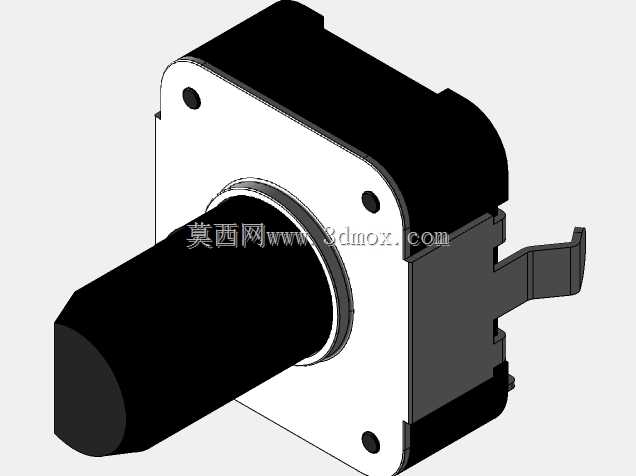

做小型工控设备面板选型时，这类10毫米轴径的EC12编码器是绕不开的常用部件，很多手持终端、小型数控操作面板、车载影音旋钮、智能家居调节旋钮都会用到这类增量式旋转编码部件，相比传统电位器它没有磨损导致的阻值漂移问题，旋转寿命更长，还能实现连续多圈的调节反馈，适合需要频繁调整参数的操作场景。从结构设计上看，这款编码器采用方型基座安装布局，四个角预留了固定安装孔，适配PCB板插装焊接的同时，也能通过基座孔位配合螺丝做面板加固，避免频繁旋转操作时部件松脱。伸出的塑料轴柄做了扁位处理，配套旋钮安装时可以直接卡合防转，不需要额外打胶固定，轴柄长度适配常规厚度的设备面板，安装后旋钮和面板间隙可以控制在合理范围，不会出现卡滞或者间隙过大进灰的问题。底部的插脚采用标准间距排布，对应常规PCB封装库的焊盘尺寸，做电路板设计时可以直接调用对应封装，不需要额外调整孔位间距，插脚的长度兼顾了波峰焊和手工焊接的需求，不会因为引脚过短导致虚焊，也不会因为过长剪脚时损伤内部结构。设计这类编码器模型时，首先要确认安装边界尺寸，基座的方形轮廓要和面板预留的开孔尺寸匹配，不能出现基座卡不进开孔或者开孔过大漏缝的问题，轴柄的同轴度要控制在合理公差范围内，旋转时不能出现偏心晃动感，否则会影响旋钮操作的手感。内部的定位卡点结构要和旋转档位对应，每旋转一个档位的反馈力度要均匀，这类编码器通常每圈有24个脉冲档位，配合电路可以实现精准的参数调节，比如调节设备参数时每一格对应固定的数值步进，操作时的顿挫感能给操作人员明确的反馈，避免盲操作时调错参数。在实际设备装配中，这类编码器的焊接温度要控制在合理范围，避免高温烫坏内部的塑料基座和接触弹片，安装旋钮时不能过度敲击轴柄，否则会导致内部轴芯偏移，出现旋转卡滞或者信号丢失的问题。做三维建模时，要把基座的倒角、插脚的弯折角度、轴柄的扁位尺寸都还原准确，尤其是安装孔的位置度公差要标注清楚，方便结构工程师做装配干涉检查，避免面板和PCB板装配时出现位置偏差，导致编码器装歪或者无法插装到位。这类小型编码器虽然体积不大，但作为人机交互的核心操作部件，其尺寸精度直接影响整台设备的操作手感和装配效率，建模时不能忽略任何一个细小的结构特征，比如基座底部的定位凸点，就是用来在PCB板上做预定位的，焊接前可以先卡在PCB的定位孔里，避免焊接时部件移位。
