带安装支座的滑轮轴组件结构设计

项目分类:3D模型 发布时间:2021-09-28 ID:295960
  • 带安装支座的滑轮轴组件结构设计
  • 带安装支座的滑轮轴组件结构设计
  • 带安装支座的滑轮轴组件结构设计
  • 带安装支座的滑轮轴组件结构设计

这类带双侧支撑支座的滑轮轴结构,在物料输送、起重导向、设备张紧机构里的应用十分普遍,很多现场做设备改造的工程师都接触过类似结构,它的核心作用是通过滑轮的滚动摩擦替代滑动摩擦,降低绳索、传动带运行过程中的阻力,同时通过轴与支座的配合保证滑轮转动的同轴度,避免运行过程中出现偏磨、卡滞的问题。

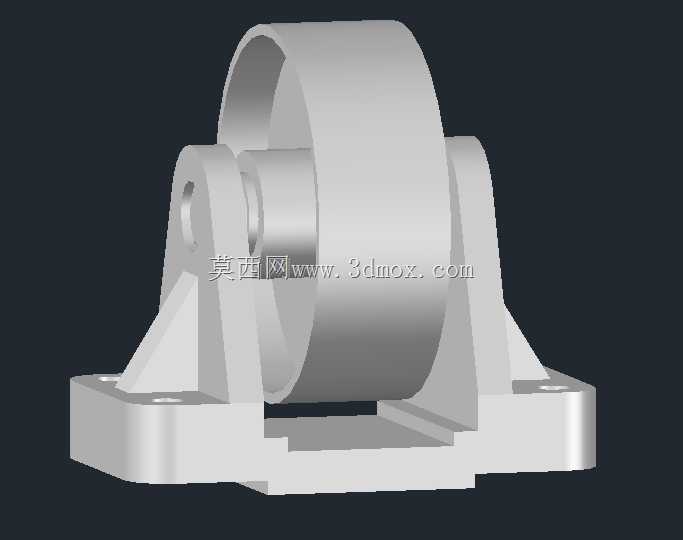

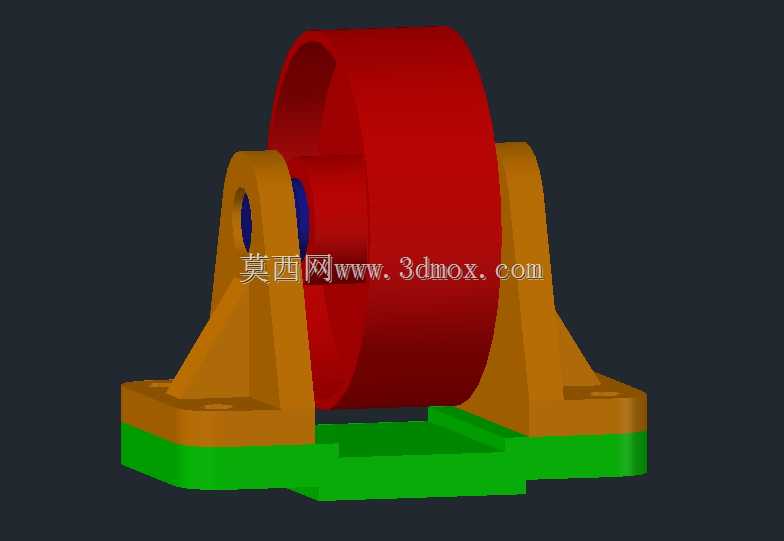

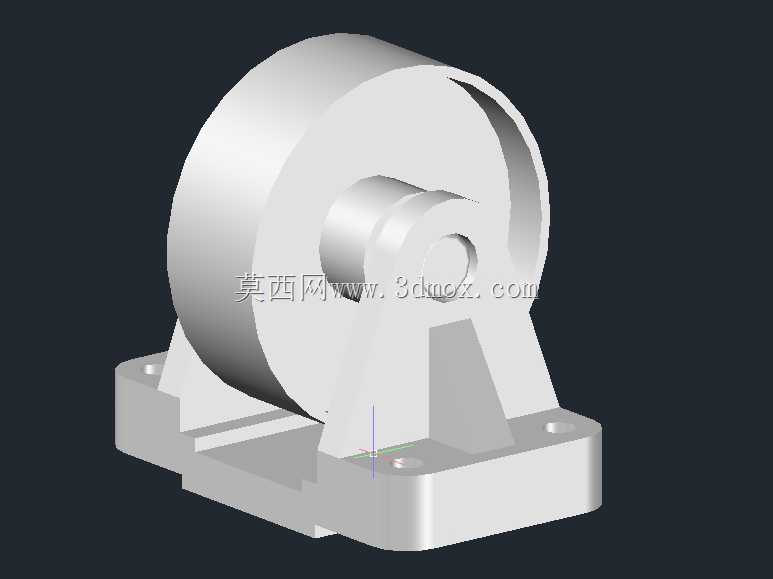

从结构设计逻辑来看,这个组件采用了双侧对称的三角加强支座,支座底部设置了带安装孔的法兰底板,安装时可以直接通过螺栓将整个组件固定在设备机架的预设安装面上,不需要额外做复杂的焊接定位,后期维护更换滑轮或者轴的时候,只需要拆卸单侧支座的紧固件就能抽出转轴完成配件更换,维护效率比一体式焊接的滑轮架高很多。设计的时候特意将支座的立板与底板之间做了三角筋加强,是因为滑轮在承受径向载荷的时候,立板根部会产生较大的弯曲应力,三角筋可以有效分散应力集中,避免长期受载后立板出现变形开裂的问题。

滑轮本身采用了中间宽、两侧带限位挡边的轮槽结构,轮槽的宽度可以适配对应直径的钢丝绳或者平皮带,两侧的挡边能够防止绳索在运行过程中从轮槽脱出,尤其是在设备启停、载荷波动导致绳索出现小幅窜动的时候,挡边的限位作用可以避免脱槽引发的设备故障。转轴与滑轮内孔之间采用间隙配合,保证滑轮可以绕轴灵活转动,转轴两端与支座的安装孔采用过渡配合,通过支座上的顶丝或者端盖实现轴向定位,防止转轴在运行过程中出现轴向窜动。

从安装边界来看,底部法兰的安装孔间距是现场安装时需要重点核对的尺寸,要和机架上的预设螺孔位置完全匹配,组件的整体高度要保证滑轮轮槽的中心高度与绳索的走线高度一致,避免绳索出现斜拉的情况,斜拉不仅会增大运行阻力,还会让滑轮承受额外的侧向载荷,长期运行会加速轴与滑轮内孔的磨损,甚至导致轴出现弯曲变形。另外设计的时候要根据实际使用场景的额定载荷核算轴的直径与滑轮的材质,轻载导向场景可以用工程塑料滑轮搭配45号钢调质轴,重载起重场景则需要用铸钢滑轮搭配经过淬火处理的合金轴,保证组件的使用寿命满足设备的运行周期要求。很多新手设计这类结构的时候容易忽略支座安装面的平面度要求,如果安装面平面度超差,紧固螺栓之后会导致两侧支座的安装孔不同轴,滑轮转动的时候就会出现卡滞、磨损加快的问题,所以加工时需要对支座的安装底面做铣平处理,安装时也要保证机架对应安装面的平面度符合要求。
