雅马哈赛车发动机连杆精密结构设计

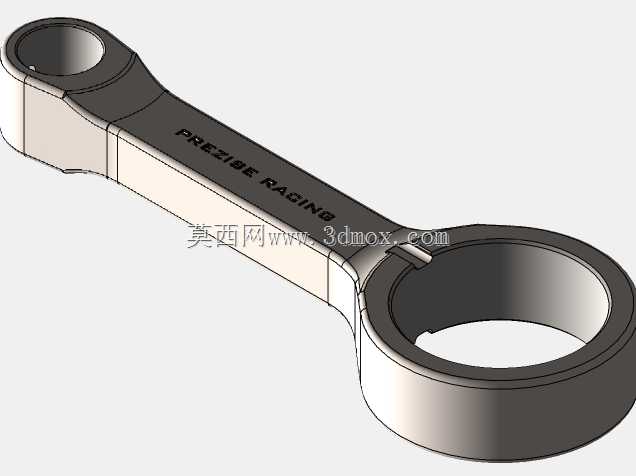

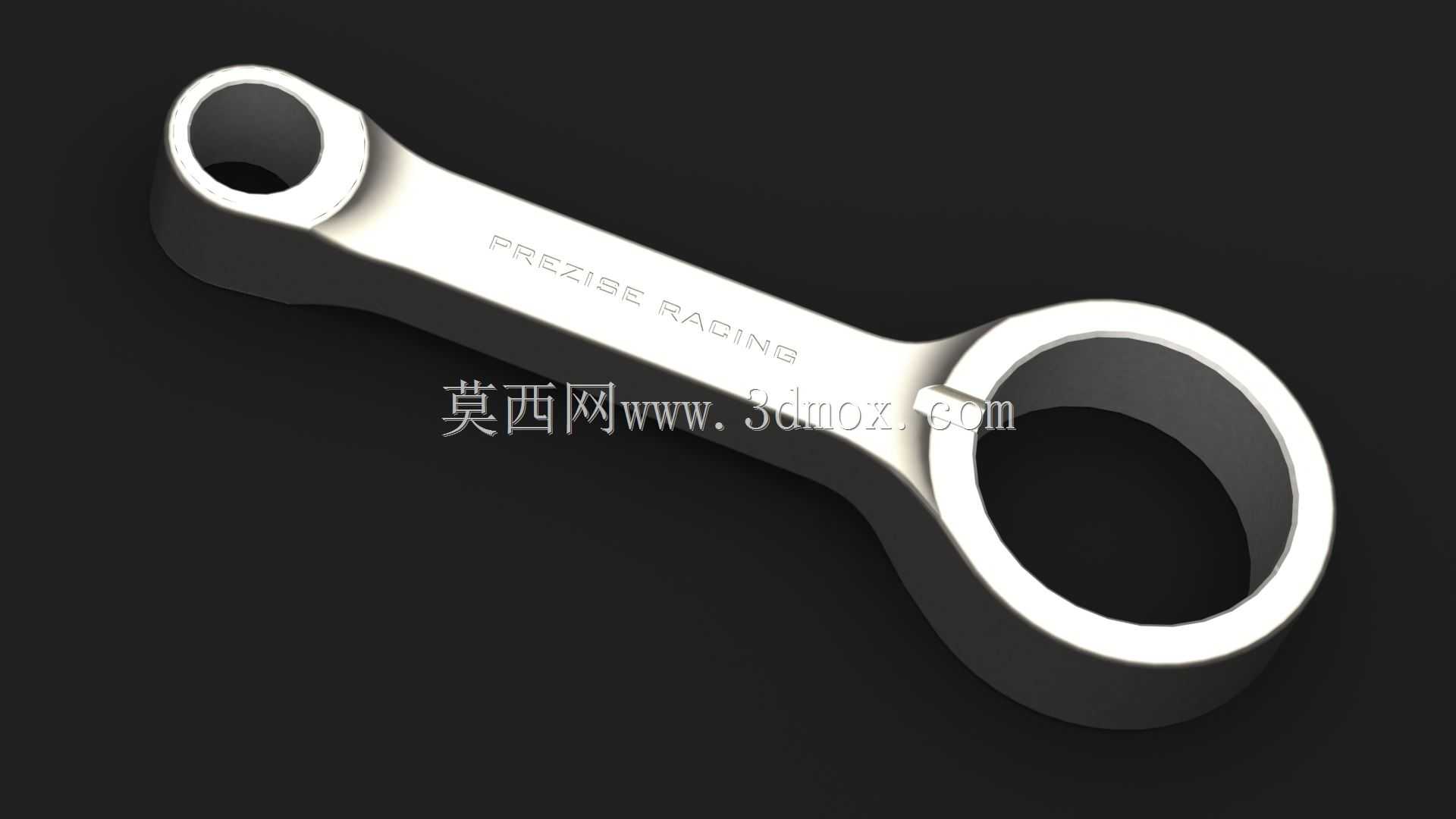

在赛车动力系统的核心传动链路里，连杆是承接活塞往复运动与曲轴旋转输出的关键受力构件，这款适配雅马哈赛车机型的连杆，从设计之初就围绕高转速工况下的载荷特性做了针对性优化。日常赛道工况下，发动机转速动辄破万转，连杆需要承受活塞传递的爆发压力、往复惯性力以及交变弯曲载荷，任何结构上的应力集中都可能引发构件疲劳失效，因此整体结构采用了变截面工字形杆身设计，在保证纵向抗弯、抗扭刚度的同时，尽可能削减非受力区域的材料冗余，降低往复运动质量，减少高转速下的惯性载荷冲击。从安装边界尺寸来看，该连杆两孔中心距为100毫米，小端也就是连接活塞销的球端孔径为14毫米，大端对接曲轴曲柄销的孔径为35毫米，这个尺寸参数直接决定了其适配的活塞行程范围与曲轴回转半径，选型时需要严格匹配对应机型的曲柄半径、活塞销直径参数，避免出现装配干涉或者压缩比偏差的问题。杆身表面做了平滑过渡处理，所有转角位置都采用大圆角过渡，从根源上消除铣削加工带来的应力集中点，大端采用分体式斜切口设计，能够满足大直径曲柄销的装配需求，切口位置的定位结构可以保证装配后孔位的圆度公差，避免螺栓紧固后出现孔型畸变影响轴瓦配合精度。小端孔内预留了衬套安装位，工作时可以通过活塞销的油孔收集飞溅润滑的机油，在衬套与销之间形成稳定油膜，降低高负荷下的摩擦磨损。在实际改装与维修场景中，这类连杆的尺寸精度直接影响发动机的动平衡表现，建模时严格还原了杆身的拔模角度、凸台位置、螺栓孔沉头深度等细节，能够直接用于装配干涉校验、运动仿真分析，也可以作为改装件逆向开发的结构参考，帮助设计人员快速校核不同转速区间下的连杆变形量、应力分布，提前预判结构薄弱点，优化强化方案。不同于民用机型的连杆设计，这款赛车用连杆在杆身侧面预留了强化标识的加工位，表面处理工艺预留了喷丸强化的工艺余量，能够进一步提升构件的疲劳强度，适配赛事场景下的极端动力输出需求。
