厚膜底盘安装功率电阻器三维结构

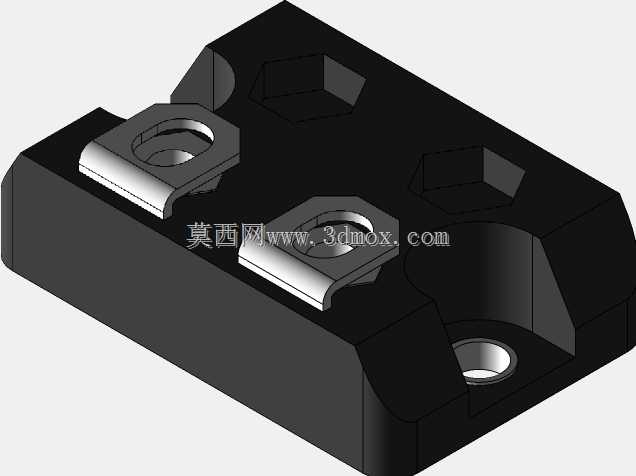

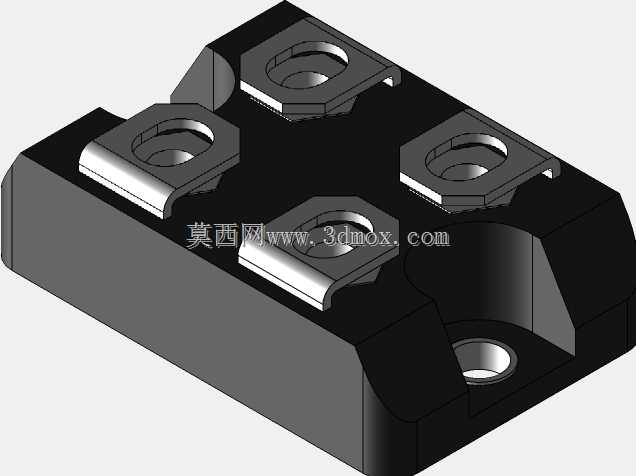

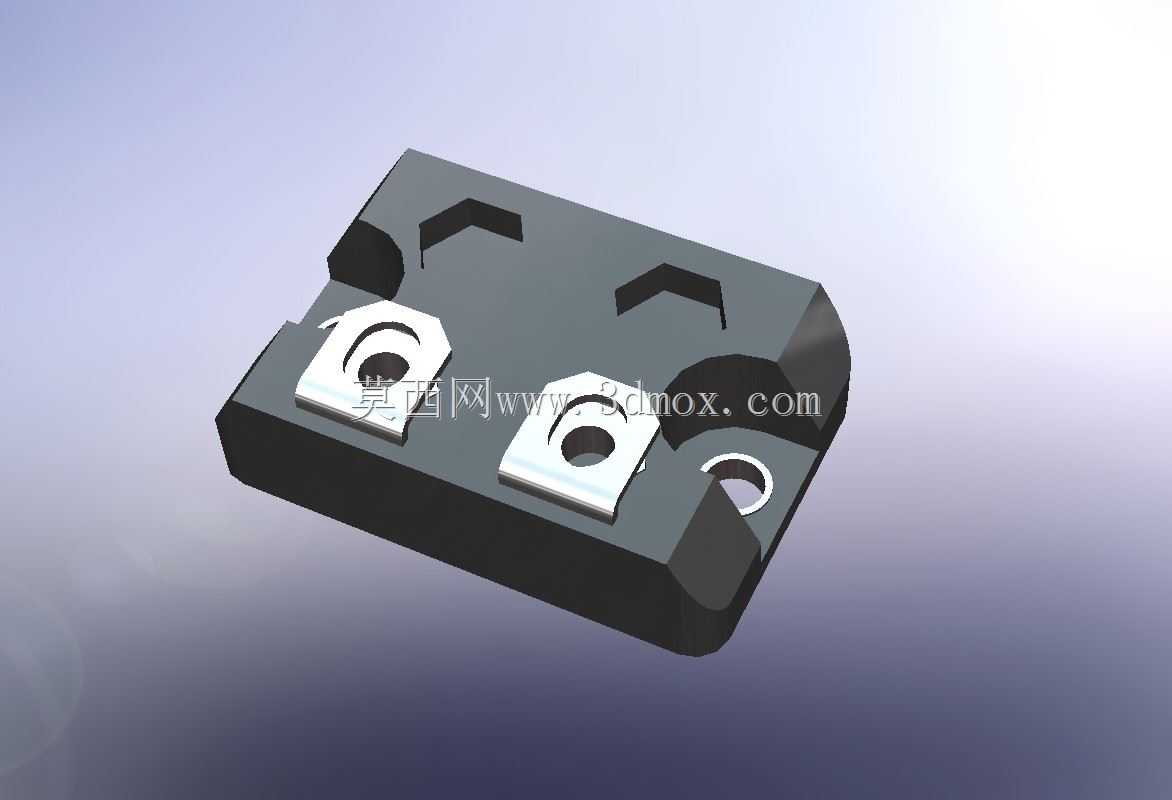

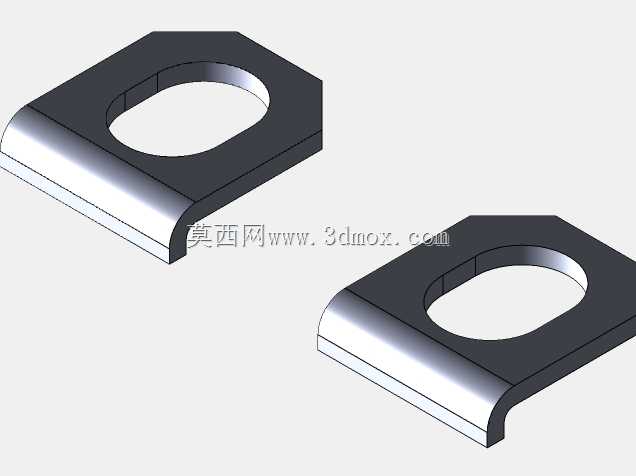

这款厚膜底盘安装功率电阻，主要面向大功率电力电子设备的电路限流、负载泄放、功率耗散场景，常见于变频驱动、伺服系统、大功率电源、工业制动回路这类需要持续承载高功率负载的工况中，作为电路里的核心耗散元件，它需要将电路中多余的电能转化为热能导出，避免回路中其他敏感器件因过压、过流出现损坏。从结构设计来看，整体采用扁平化方块造型，主体为黑色绝缘封装壳体，两个带安装孔的金属接线端子凸出于壳体正面，端子采用镀镍处理，既保证接线时的导电接触可靠性，也能在长期使用中抵御氧化锈蚀，壳体侧面预留的圆形定位孔，配合两个主安装位，能在安装时快速对位，避免装配过程中出现偏移。设计阶段优先考虑了散热路径的合理性，整个壳体的底面为完全平整的接触面，没有凸起或凹槽，目的是让电阻核心发热区域能完全贴合散热器表面，减少接触热阻，这也是这类功率电阻必须搭配散热器使用的核心原因——200W的额定功率下，仅靠自身壳体表面积完全无法满足散热需求，必须通过底盘接触面将热量传导至外置散热器，再通过风冷或自然对流将热量带走。安装边界上，两个主安装位的间距经过标准化设计，适配行业内通用的功率电阻安装孔位，接线端子的开孔尺寸适配常规M4规格的接线螺钉，安装时需要在接触面均匀涂抹导热硅脂，填充壳体与散热器之间的微小空气间隙，进一步降低热阻，安装螺钉的拧紧力矩需要控制在合理区间，既要保证接触面完全贴合，也不能因力矩过大导致陶瓷基底的电阻核心出现碎裂。接线端的螺钉拧紧力矩同样有明确要求，避免力矩过大导致端子变形或内部连接脱落，也防止力矩不足导致接触电阻过大引发接线端发热。壳体背部的两个销隔离结构，能在安装时实现壳体与安装面之间的定位，同时避免壳体与散热器之间出现不必要的导电接触，保证绝缘性能。这类电阻的阻值精度控制在±5%区间，能满足绝大多数工业功率回路的精度需求，不需要额外的校准环节，厚膜电阻核心本身具备优异的耐脉冲冲击能力，能承受短时间的过载功率，适合制动回路这类存在瞬时大功率泄放的场景。建模过程中还原了壳体上的散热槽结构，这些凹槽一方面能增加壳体自身的散热表面积，另一方面也能在温度变化时给壳体提供热膨胀的余量，避免长期冷热循环导致封装开裂，端子与壳体的衔接处做了圆弧过渡处理，减少应力集中，提升元件在振动工况下的结构可靠性，比如车载设备、工程机械这类存在持续振动的使用场景，这种过渡结构能避免端子从壳体处断裂。
