水冷平行双缸摩托车气缸缸体结构

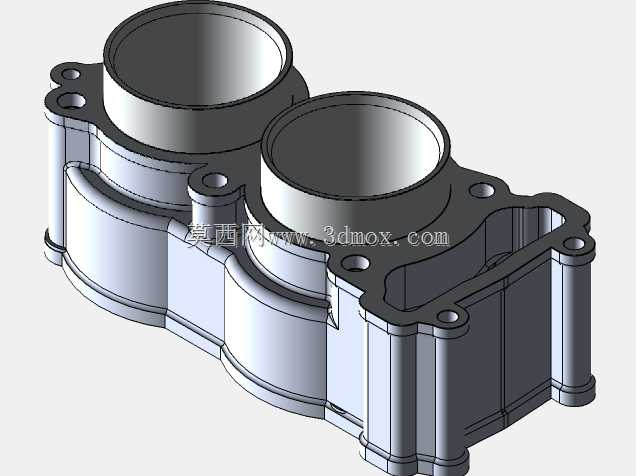

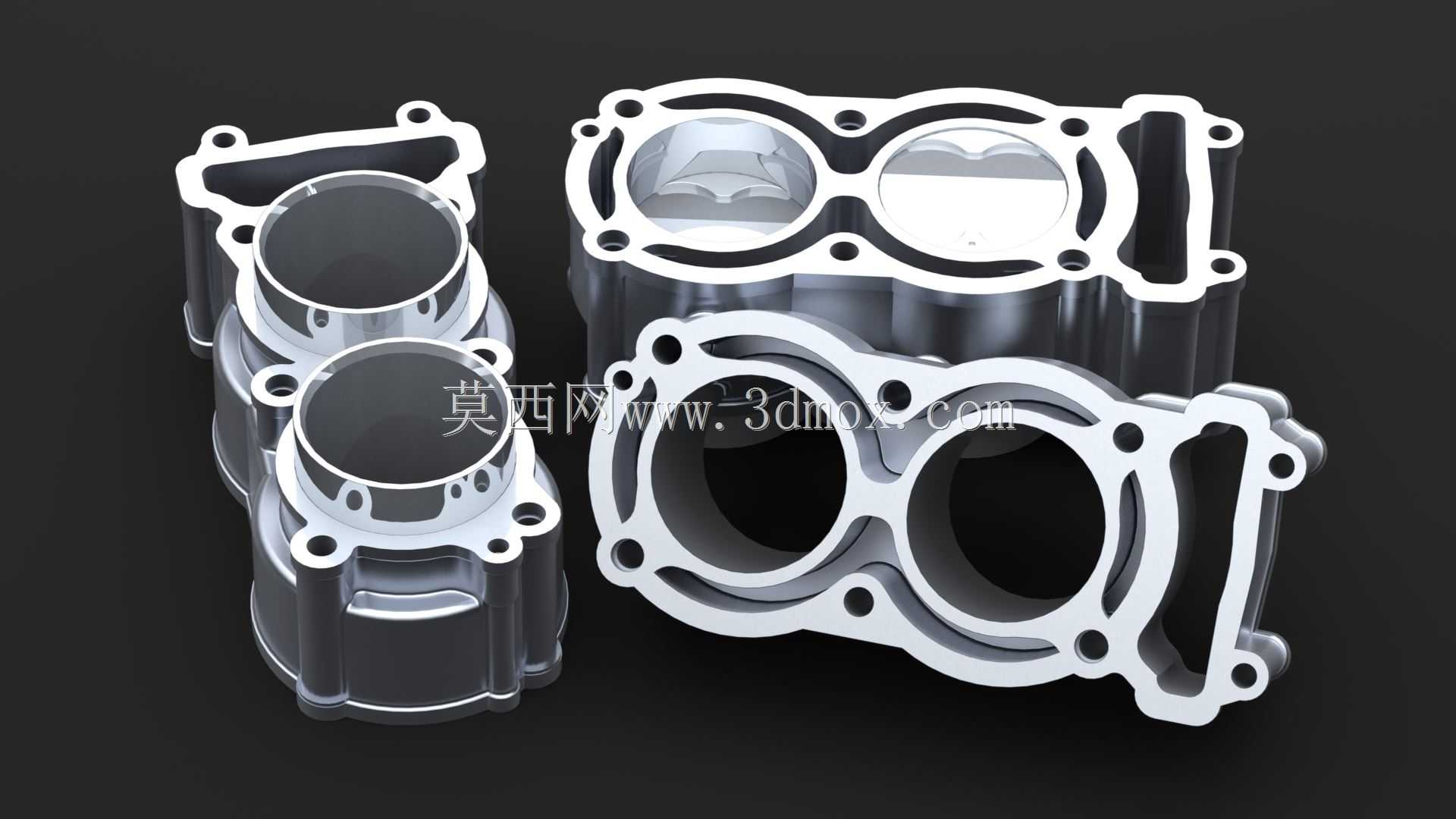

　　这款平行双缸气缸缸体是中大排量摩托车动力单元的核心承压构件，主要适配80毫米缸径的水冷并列双缸动力平台，在整车动力系统中承担着活塞运动导向、燃烧室密封、燃烧热量导出、曲轴箱与缸盖连接定位的多重作用，是决定发动机压缩比稳定性、热管理效率、整机运行寿命的关键结构件。从实际装车场景来看，这类平行双缸布局的缸体多用于巡航车、多功能旅行车以及中小排量运动街车，相比单缸结构能在同等排量下获得更平顺的动力输出，降低曲轴连杆机构的往复惯性冲击，相比V型双缸布局又能大幅压缩动力单元的横向宽度，简化整车车架的设计难度，降低动力总成的生产制造成本。

　　从结构设计逻辑来看，这款缸体采用一体化压铸铝合金基体，两个气缸孔呈平行并列排布，中心距经过严格校核，既保证两个气缸之间有足够的壁厚容纳冷却水道，又能避免缸心距过大导致发动机整体宽度超标，影响整车的骑乘三角布局。缸体上的螺栓过孔按照等载荷分布原则排布，在缸孔周圈、水道密封区域、曲轴箱连接面分别设置不同规格的紧固点位，装配时可按照对角分步拧紧的工艺要求，让缸体结合面的压紧力均匀分布，避免局部应力集中导致缸孔变形、密封垫冲蚀等常见故障。缸体上下端面的平面度公差控制在0.02毫米以内，表面粗糙度达到Ra1.6级别，能够保证与缸盖、曲轴箱结合时的密封可靠性，不需要额外增加厚密封垫即可实现冷却水腔、润滑油道的静密封。

　　在冷却结构设计上，这款缸体采用全包裹式水冷腔设计，冷却水从曲轴箱侧的进水口进入缸体水套后，会沿着缸孔外壁的导流筋分别流向两个缸孔的排气侧、进气侧，最终从缸体上端面的出水孔汇入缸盖水套，这种导流结构能够避免冷却水在水套内部形成流动死区，让缸孔上下区域、进排气两侧的壁面温差控制在15摄氏度以内，有效避免活塞与缸孔因为热膨胀不均出现的拉缸故障。缸孔内壁采用嵌入式耐磨铸铁缸套，缸套与铝合金基体采用铸嵌结合工艺，结合面的接触热阻远低于压装式缸套，能够更快将活塞做功产生的热量传递到冷却水腔，同时铸铁材质的缸套内孔经过珩磨处理，表面形成均匀的交叉网纹，能够储存适量润滑油，在活塞往复运动时形成稳定的油膜，降低活塞环与缸壁的摩擦损耗。

　　从安装边界尺寸来看，这款缸体的整体轮廓完全适配平行双缸发动机的安装空间，缸体外侧预留了水泵安装座、机油道检测孔、缸体温度传感器安装位，不需要额外加装转接支架即可完成周边附件的装配。缸体两侧的加强筋沿着螺栓紧固方向、活塞侧推力方向排布，既能够提升缸体的整体刚性，降低发动机高转速运行时的缸体共振，又不会过多增加缸体的整体重量，符合摩托车动力单元轻量化的设计要求。在实际建模过程中，这类缸体的结构设计需要同步校核活塞运动的侧向间隙、冷却水腔的流通截面积、紧固螺栓的伸长量、缸孔在热态下的变形量，还要兼顾铸造工艺的拔模斜度、机加工的刀具避让空间，避免设计完成后出现工艺无法实现的问题。对于三维建模从业者来说，这类缸体模型的结构细节能够帮助理解内燃机核心构件的设计逻辑，掌握承压密封件的公差配合要求、热结构耦合设计的基本思路，也可以作为同类型动力产品开发时的结构参考，在进行全新机型设计时快速完成缸体部分的结构迭代，减少前期方案论证的时间成本。
