多安装孔弯折钣金连接固定支架

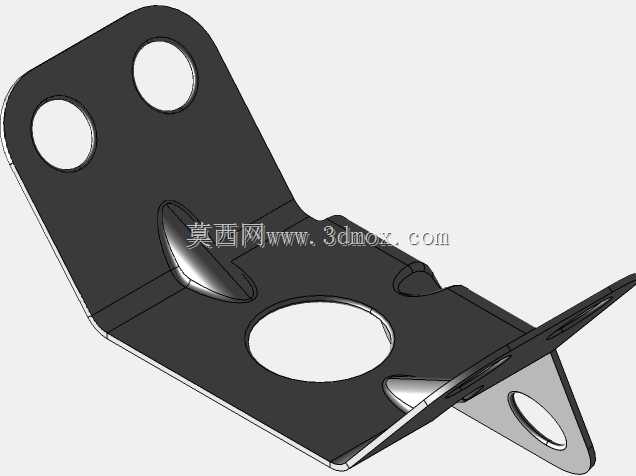

这类弯折钣金支架在工业装配场景中应用极广，小到民用电器内部的元件固定，大到商用车底盘管线、工业设备外围护板的连接定位，都能见到同结构构件的身影。不同于标准型材拼接的支座，这类一体冲压弯折的钣金件不需要额外焊接拼合，没有焊后变形矫正的工序成本，批量生产时一致性表现更稳定。从结构设计逻辑来看，构件采用多段弯折成型，不同平面的安装孔分别对应不同的连接基准面，三个分布在斜置主平面的通孔用于和主基体构件锁附，平面上冲压成型的凸起加强筋刚好沿着弯折应力分布方向布置，不需要额外增加板材厚度就能提升平面的抗扭刚度，避免长期受振动载荷出现平面塌陷、连接孔位错位的问题。主平面中部的大尺寸通孔主要用于避让穿过支架的管线、轴类构件，也可以作为大规格紧固件的穿接位，末端延伸的窄边支耳上的小孔，用于固定附属的小尺寸元件，比如线束卡扣、传感器支架这类轻量化部件。设计这类钣金件时，首先要确认各个安装面的相对角度，弯折处的内R角需要匹配板材厚度设置，避免弯折处出现应力集中开裂的问题，所有安装孔的孔位公差需要根据对接件的装配精度要求调整，通常主安装孔的位置度公差控制在±0.1mm范围内，支耳小孔的公差可以适当放宽。安装边界方面，这类支架的整体外轮廓不会超出对接基体的安装面范围，弯折后的支耳不会和周边其他运动构件产生干涉，板材厚度通常根据承载需求选择1.5mm到3mm之间的冷轧钢板，表面根据使用环境做电泳或者喷塑处理，应对常规工况下的防锈需求。不同于机加工的固定支座，这类钣金支架的自重更轻，在对重量敏感的装配场景下，比如新能源设备、移动作业机械的内部结构中，这类一体冲压的钣金支架比铸造、机加工的支座更有应用优势，同时冲压成型的生产效率更高，适合大批量的配套供应。在实际选型使用时，需要确认各个安装孔的中心距是否和对接件匹配，弯折角度是否能保证安装后各贴合面完全贴合，避免出现强行锁附导致的构件内应力，长期受振动后出现连接松动的问题。
