双向可选侧装式精密手动平口钳结构设计

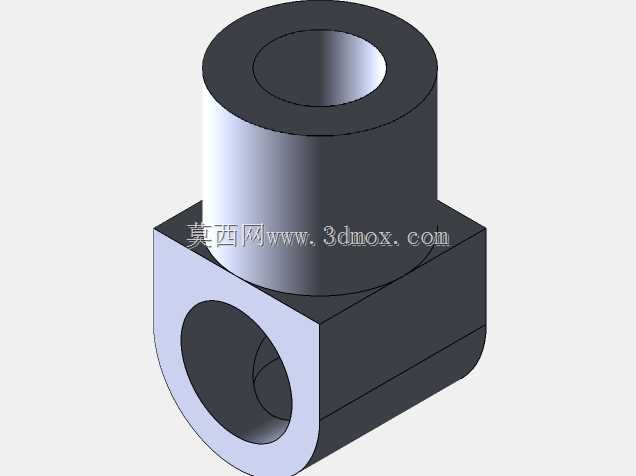

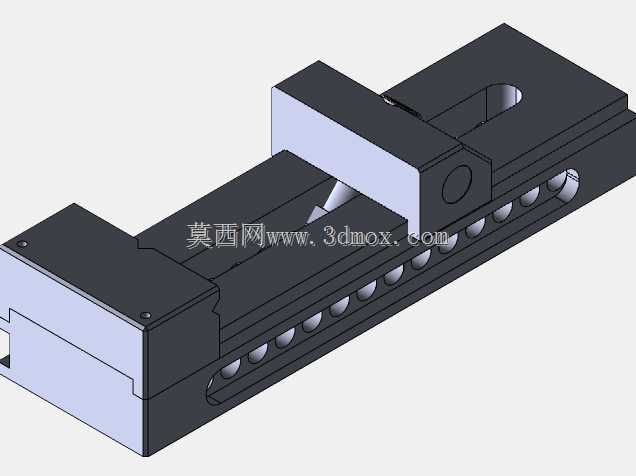

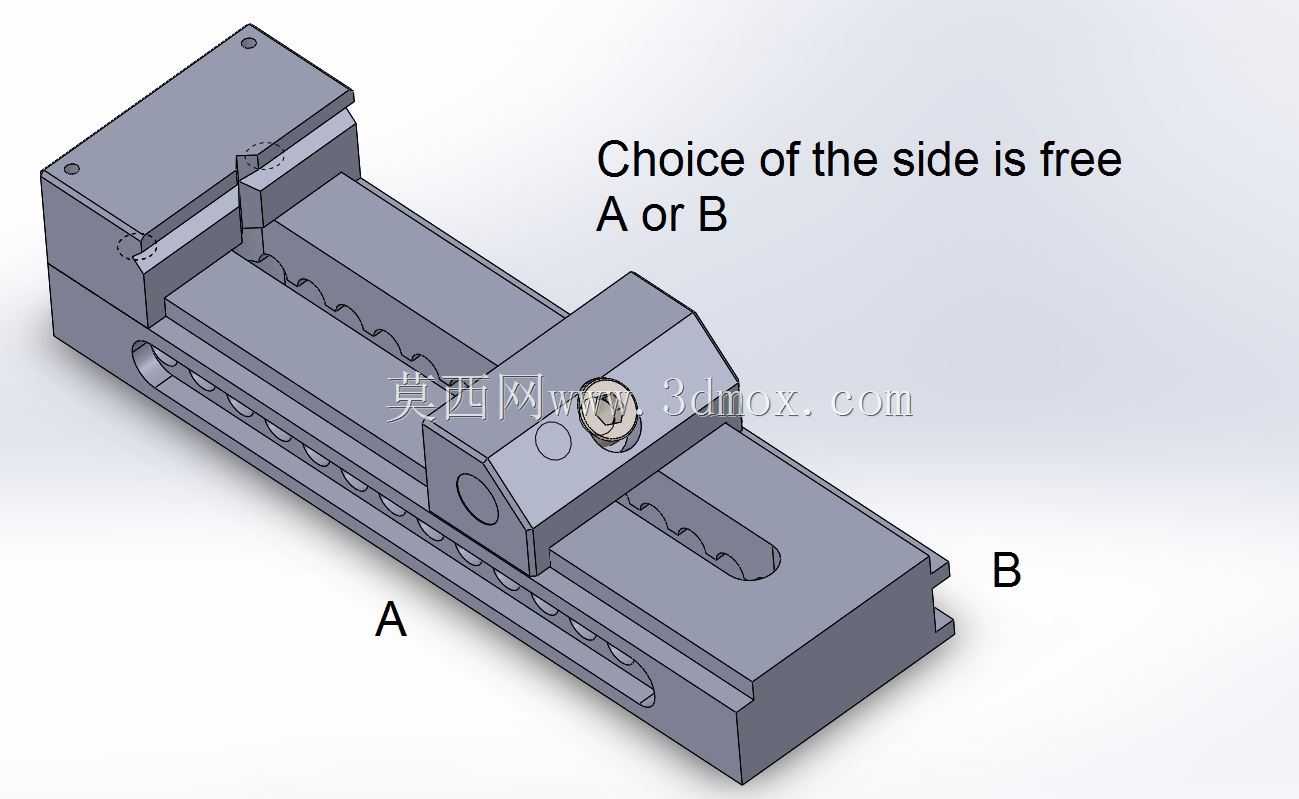

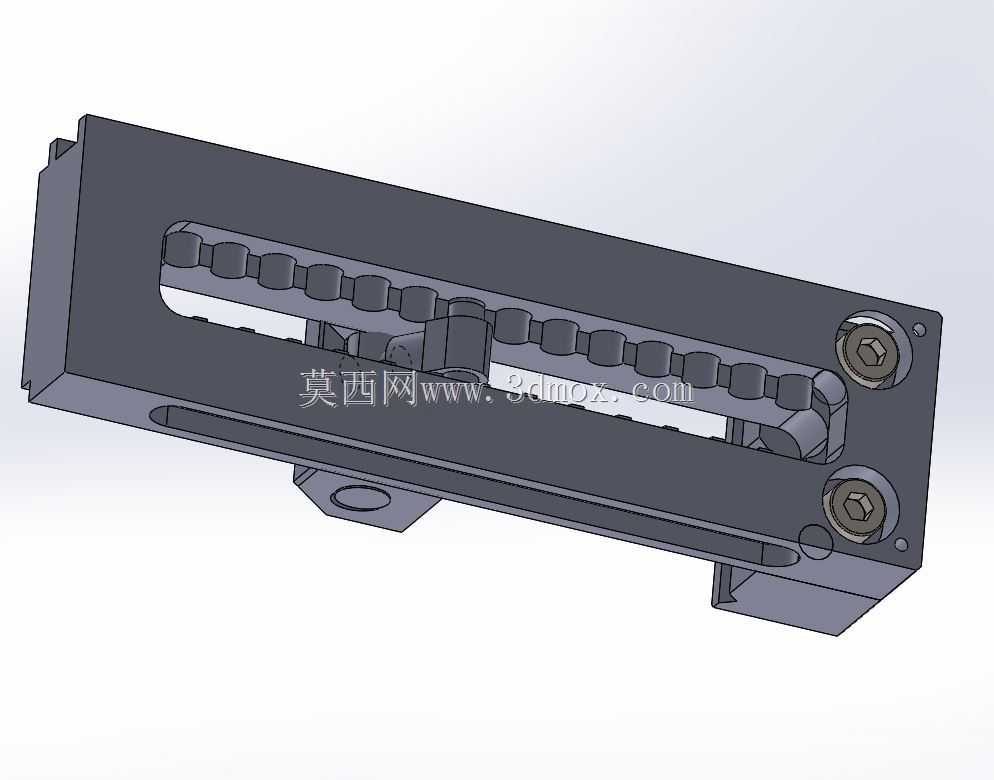

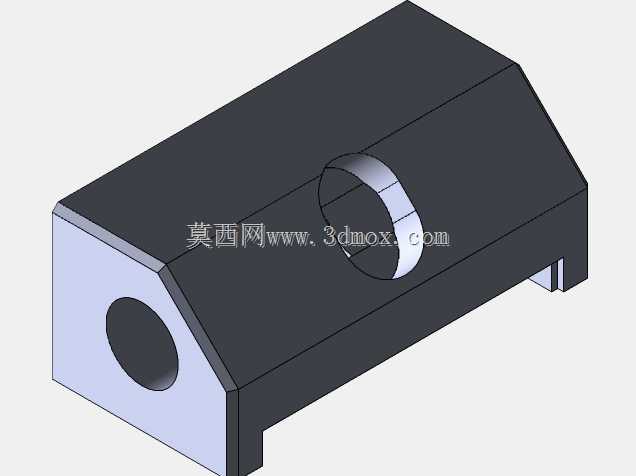

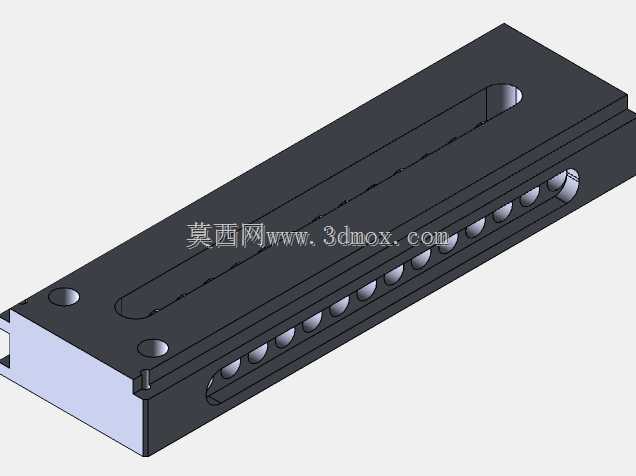

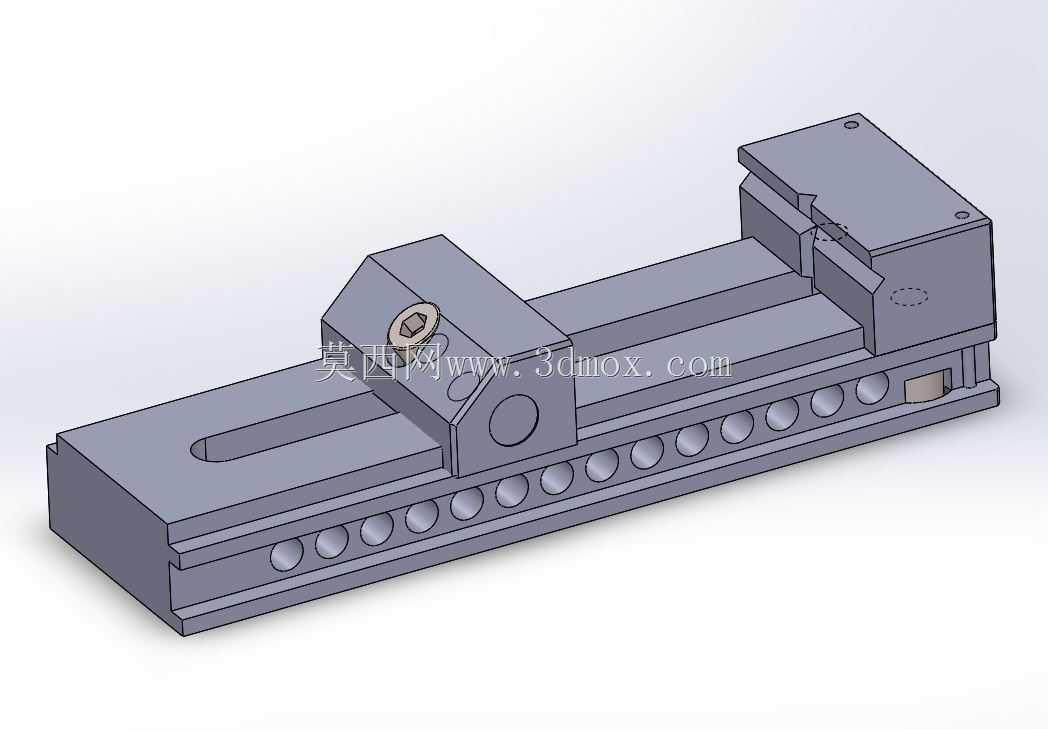

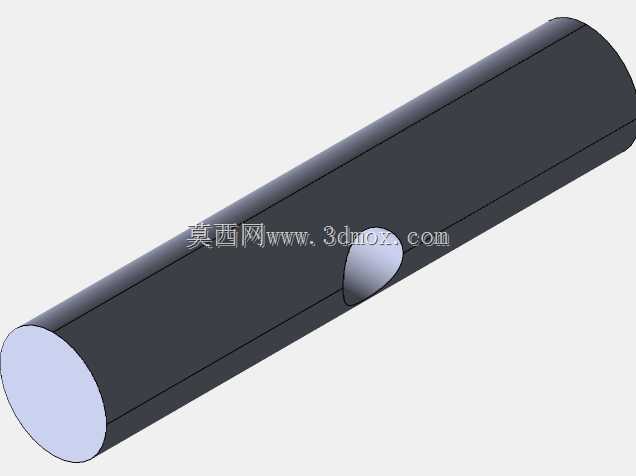

这款手动平口钳在结构设计上预留了A、B两个侧装基准面，可根据加工工位的排布需求自由选择安装侧，无需调整钳体整体朝向就能适配不同的进料方向，在多工位组合工装排布时能大幅减少安装调试的工作量。钳体主体采用一体化导轨式结构，固定钳身与滑动钳身的配合面做了等截面长导轨设计，滑动过程中钳口的平行度偏差可控制在极小范围内，避免装夹工件时出现翘头、偏斜的问题，能满足精加工工序对装夹定位精度的要求。夹紧机构采用螺杆直推式传动，螺杆与活动钳身的连接位置做了防转限位，转动夹紧手柄时活动钳身沿导轨做直线进给，不会出现随螺杆转动的周向窜动，钳口夹紧力可通过手柄转动圈数灵活控制，既可以夹持薄壁类易变形工件，也能满足常规钢件、铝件的铣削、磨削加工装夹需求。从安装边界来看，钳体底部做了平直的安装基准面，可直接固定在机床工作台T型槽上，也可配合组合夹具的基础板做模块化安装，整体外形尺寸紧凑，不会占用过多工作台面空间，在小型钻铣床、工具磨床、精密打标设备的工位上都能适配。钳口工作面做了防滑齿形结构，夹持毛坯件时能提供足够的摩擦力防止工件移位，同时也可根据加工需求更换软钳口，完成已加工面工件的二次装夹，避免夹伤工件表面。在实际生产场景中，这类平口钳除了用于常规机加工工序的工件装夹，也可在钳工划线、零件检测工位作为定位夹具使用，双向可选的安装侧设计，让它在排布成排的批量加工工位时，能灵活匹配左侧进料或右侧进料的操作习惯，减少操作人员转身、调整工件方向的动作，提升批量加工的操作效率。导轨部分的润滑槽沿滑动方向全程布置，日常维护时只需在润滑槽内注入少量润滑脂，就能保证滑动钳身长期运行无卡滞，钳体整体采用高强度钢材加工，整体刚性充足，承受较大切削力时不会出现钳身变形、钳口抬升的问题，能稳定保证装夹可靠性。
