车载双USB接口快充充电器结构设计

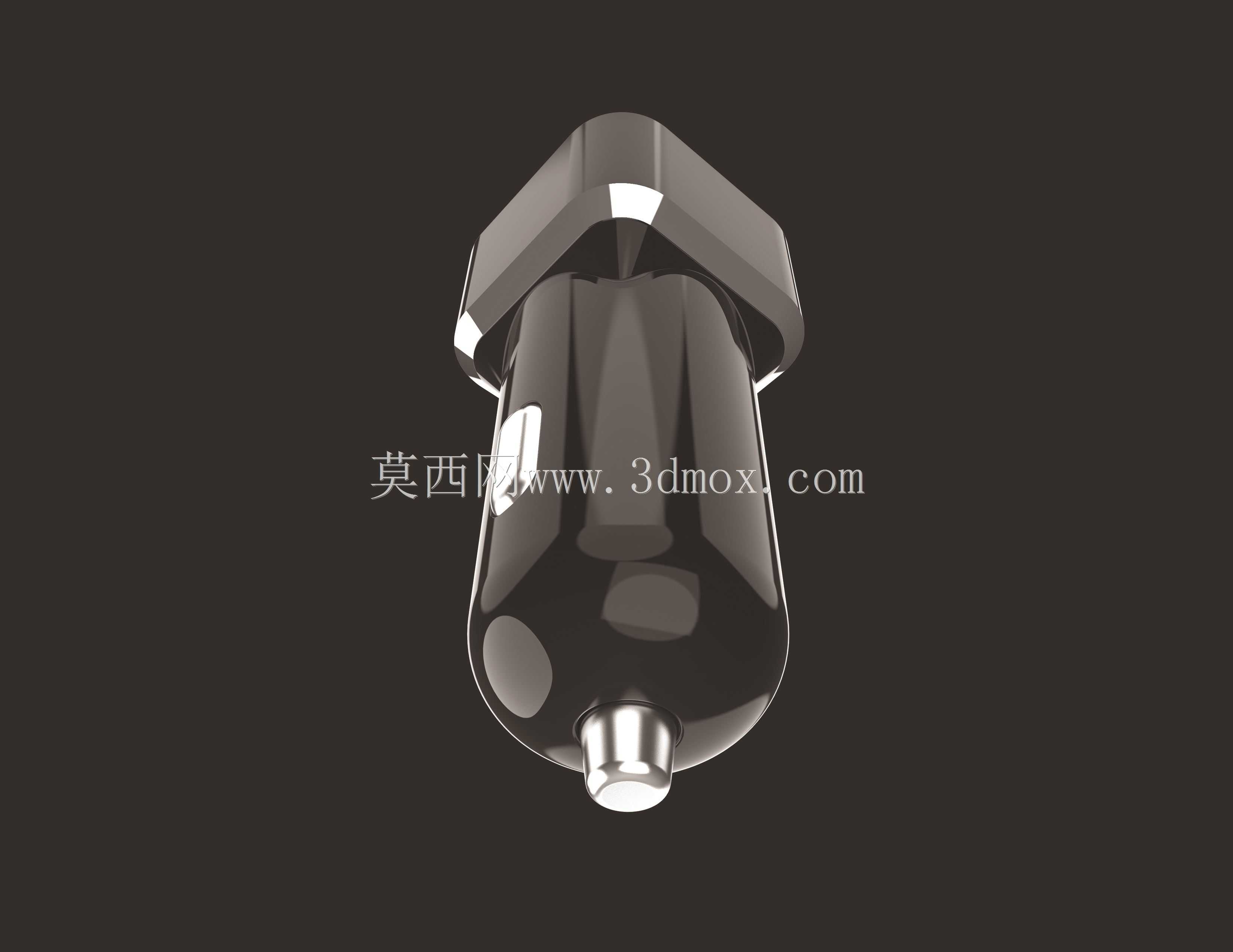

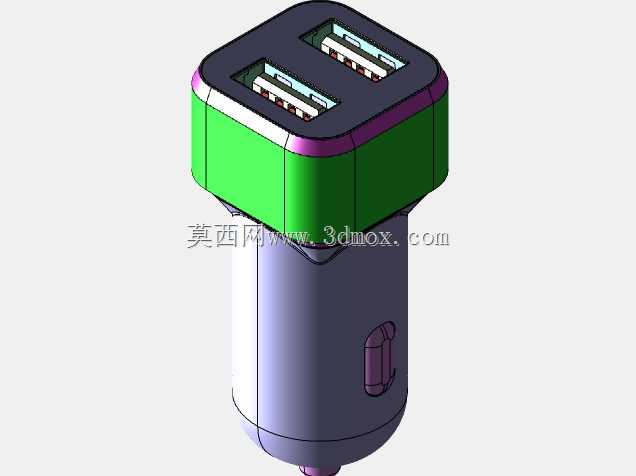

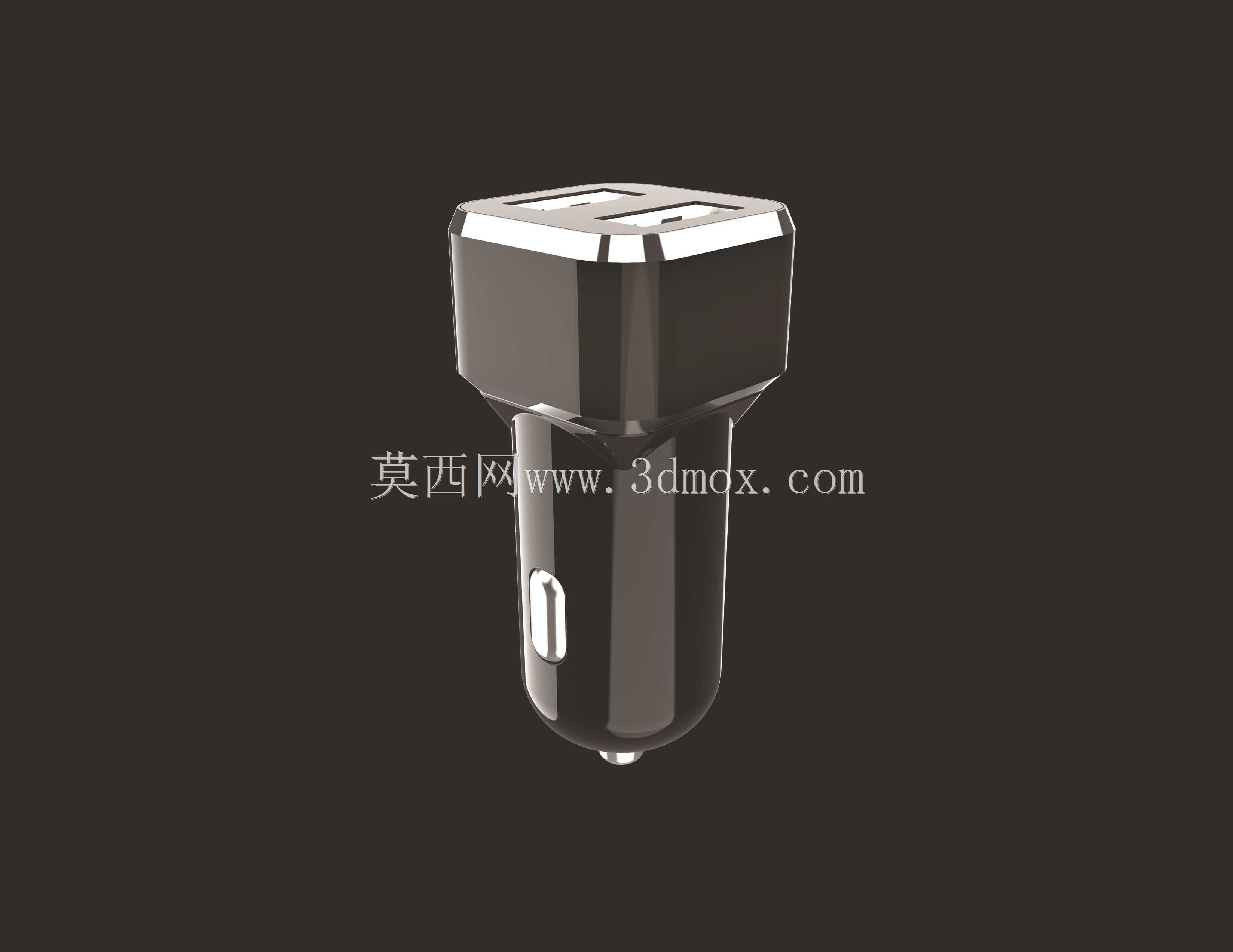

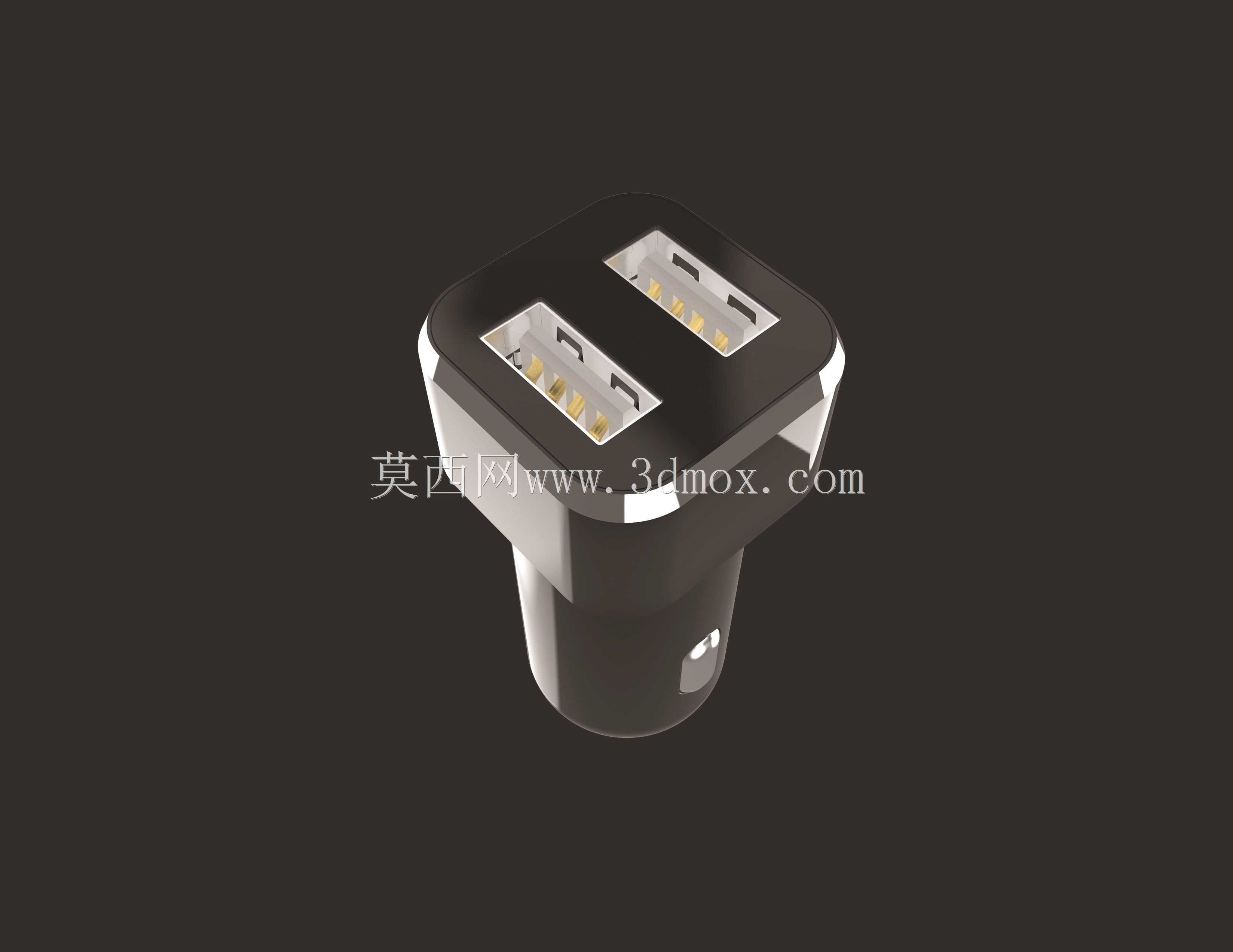

这款车载充电器的设计完全围绕车内点烟器接口的使用场景展开，日常行车过程中，驾乘人员的手机、蓝牙耳机、行车记录仪等便携数码设备经常面临电量不足的问题，这款产品就是为了解决行车途中的数码设备供电需求而开发。从功能特性来看，它采用双USB输出接口设计，可同时为两台数码设备提供电力输出，接口布局在产品顶面，插入点烟器后不会与车内换挡、杯架区域的操作产生干涉，插拔充电线的操作空间充足。设计过程中首先考虑的是安装适配性，产品下部的插接头完全匹配主流车型的12V点烟器接口尺寸，插入后接触弹片的预紧力经过反复校核，既不会因为车辆行驶中的颠簸出现接触不良、断电的情况，也不会因为插拔力过大导致用户取下车充时操作费力。整体外形采用上宽下窄的梯台加柱体组合结构，上部的主体外壳做了高光倒角处理，侧面设置的弹性接触弹片可以适配不同内径公差的点烟器安装孔，保证不同年款、不同品牌车型的适配性。外壳的壁厚设计兼顾了结构强度与内部元器件的容纳空间，内部可以完整放下降压电路板、USB接口母座、正负极接触弹片等核心组件，同时预留了足够的散热间隙，避免长时间大电流输出时热量堆积导致的元器件寿命衰减。顶面的USB接口周围做了下沉式的导向设计，用户在车内光线不足的环境下盲插充电线时，也能顺利将插头对准接口，不会因为对位不准损坏接口或充电线头。产品下部的正极接触头采用弹性伸缩结构，适配点烟器孔内不同深度的正极触点，同时可以抵消车辆行驶过程中的振动冲击，避免接触瞬间断连。外壳的棱边全部做了圆角过渡处理，没有尖锐的棱角，用户插拔时不会划伤手部，也不会在车辆紧急制动时对驾乘人员造成磕碰伤害。从结构拆分来看，整个产品由多个独立实体零件组合而成，外壳上下盖采用卡扣连接的装配方式，不需要额外的螺丝固定，装配工序简单，适合量产时的流水线快速组装，内部电路板的定位筋在外壳注塑时一体成型，装配时可以直接将电路板卡入定位槽，不需要额外打胶固定，提升生产效率的同时也方便后期的维修拆解。
