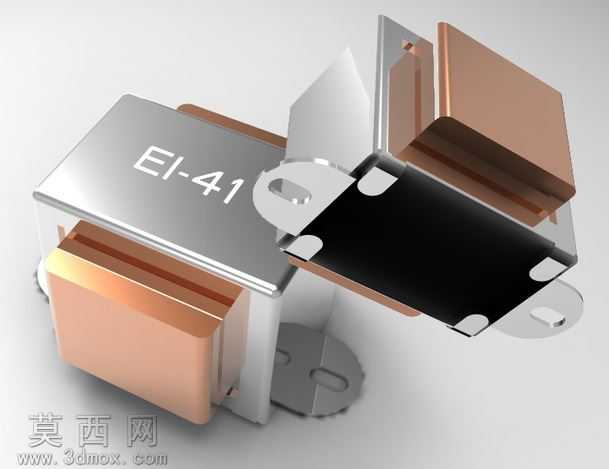

EI41型电力变压器结构三维设计作品

本作品为EI41规格电力变压器的三维数字化设计成果，建模阶段严格遵循小型工频电力变压器的通用结构规范，以EI型铁芯的标准叠片尺寸为核心基准，在三维建模环境中完成各部件的参数化搭建。建模过程中首先构建EI型硅钢片铁芯的基准特征，精准还原E片与I片的叠装卡位结构，确保铁芯窗口尺寸、叠厚参数完全匹配EI41型号的行业通用标准，为绕组的安装预留精准的装配空间。绕组部分采用分层建模逻辑，区分初级绕组与次级绕组的排布位置，还原漆包线层叠缠绕的结构特征，同时设计了绕组与铁芯之间的绝缘衬垫结构，还原真实变压器的绝缘防护设计细节。外围固定结构的建模充分考虑实际装配需求，设计了带安装孔的金属固定支架，支架的弯折角度、安装孔位尺寸均经过参数校准，可直接适配常规PCB板或设备壳体的安装场景；顶部与侧边的金属屏蔽罩采用钣金特征建模，还原屏蔽罩的卡扣卡位结构，确保屏蔽罩可与底座支架实现无干涉扣合，同时在屏蔽罩表面蚀刻EI-41型号标识，还原工业产品的标识设计细节。材质渲染阶段针对不同部件匹配对应材质属性，硅钢铁芯部件赋予银灰色金属材质，添加细微的叠片纹理质感，还原硅钢片叠压后的表面特征；绕组部分赋予铜质金属材质，调整材质的粗糙度与反射参数，还原紫铜绕组温润的金属光泽；固定支架与屏蔽罩根据部件属性分别赋予镀锌钢板与冷轧钢板材质，模拟真实五金冲压件的表面质感；绝缘衬垫部件赋予黑色哑光塑胶材质，区分金属部件与绝缘部件的视觉差异。整体装配过程严格遵循实际生产的装配顺序，完成铁芯插装、绕组套装、支架固定、屏蔽罩扣合的全流程装配校验，排查各部件之间的装配干涉问题，确保各活动卡位的配合间隙符合设计公差要求。设计过程中充分兼顾小型电力变压器的电磁性能需求与结构安装需求，所有结构尺寸均参考EI41变压器的量产通用参数，模型可直接用于产品结构演示、安装适配模拟、教学演示等场景，通过爆炸视图的渲染呈现，可清晰展示变压器内部各组件的位置关系与装配逻辑，直观呈现EI型变压器的经典结构组成。
