变压器铁芯缠绕机侧指南机构三维设计

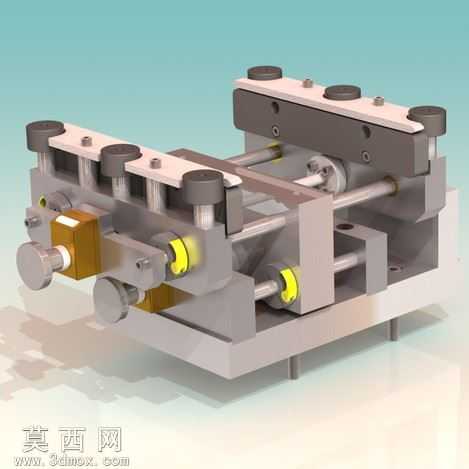

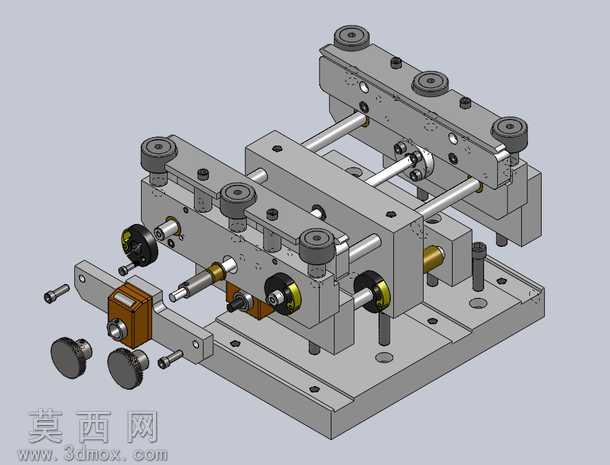

本作品为变压器铁芯缠绕机配套的侧指南机构三维设计，采用SolidWorks完成全参数化建模，整体装配遵循机械加工装配工艺规范，各零件间配合关系清晰，无干涉错配问题。建模过程中对每一个零件的特征进行了精细化构建，从底座的安装定位孔、承托面的平面度公差预留，到导向轴的同轴度约束、调节旋钮的防滑纹理、缓冲滚轮的包胶层结构，都按照实际工业生产的加工要求进行特征还原，未对非关键结构做过度简化，可直接用于工程出图与生产参考。材质配置贴合实际生产选型，底座与安装立板采用45号钢材质，渲染呈现哑光金属质感，表面做发黑防锈处理的视觉效果；导向光轴采用镀铬轴承钢，呈现高光亮面金属质感，还原其高耐磨、低摩擦的特性；调节旋钮采用电木材质，呈现深棕色哑光非金属质感；缓冲滚轮外层采用聚氨酯包胶，呈现半哑光深黑色弹性材质质感，内部轴承采用金属材质还原；紧固件均采用标准不锈钢件，还原标准件的外观特征。结构设计上，该机构采用双列平行导向轴布局，搭配多组可独立调节位置的导向座，每个导向座上配备可微调高度与角度的导向滚轮，可适配不同宽度、不同叠厚规格的变压器铁芯送料导向需求；前端设置带锁紧结构的调节组件，可通过旋钮快速调整导向间距，调整完成后通过锁紧螺母锁死位置，避免运行过程中出现位移；底部底座预留多组标准安装孔位，可直接固定在缠绕机的工作台面上，安装定位便捷；各运动部件均预留润滑注油孔位，方便后期设备维护保养。设计思路围绕变压器铁芯缠绕工序的实际痛点展开，传统缠绕作业中铁芯送料易出现偏移、跑偏问题，导致缠绕的绝缘层松紧不均、叠片错位，直接影响变压器成品的电气性能，该侧指南机构通过多方位的滚轮约束，在铁芯送进过程中从侧面、上下方向提供平稳的导向限位，避免铁芯在缠绕拉力作用下出现偏移，同时滚轮的滚动摩擦可大幅降低送进阻力，不会刮伤铁芯表面的绝缘层；模块化的导向座设计可根据不同产品规格快速调整布局，无需更换整套工装，大幅提升设备的换型效率，适配多规格小批量的变压器生产需求，整体结构紧凑，运行稳定可靠，维护便捷。
