JenOptik二极管激光棒CN安装座结构

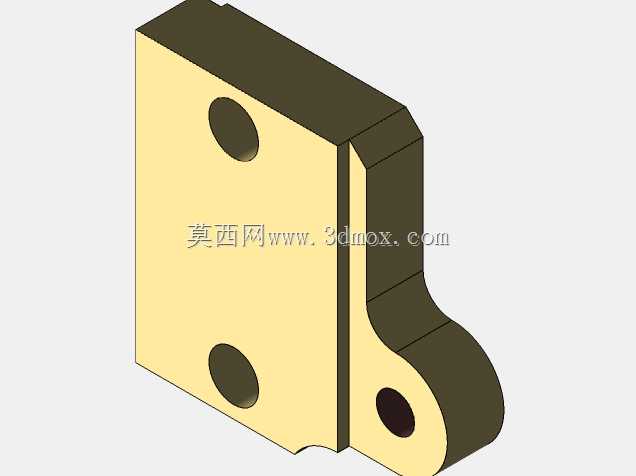

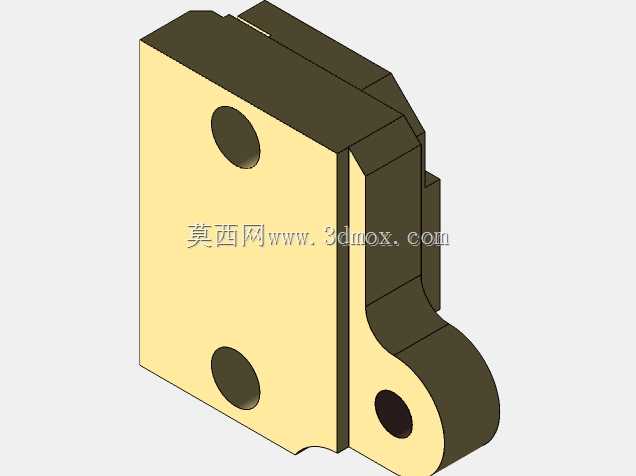

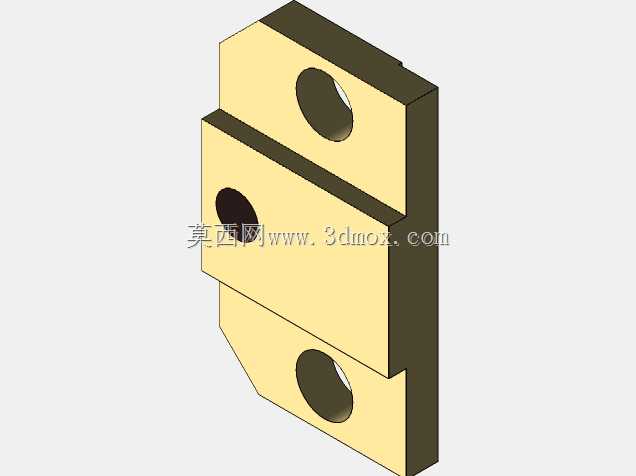

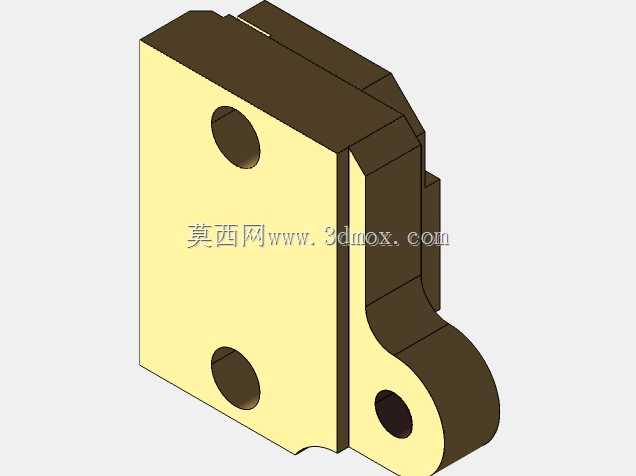

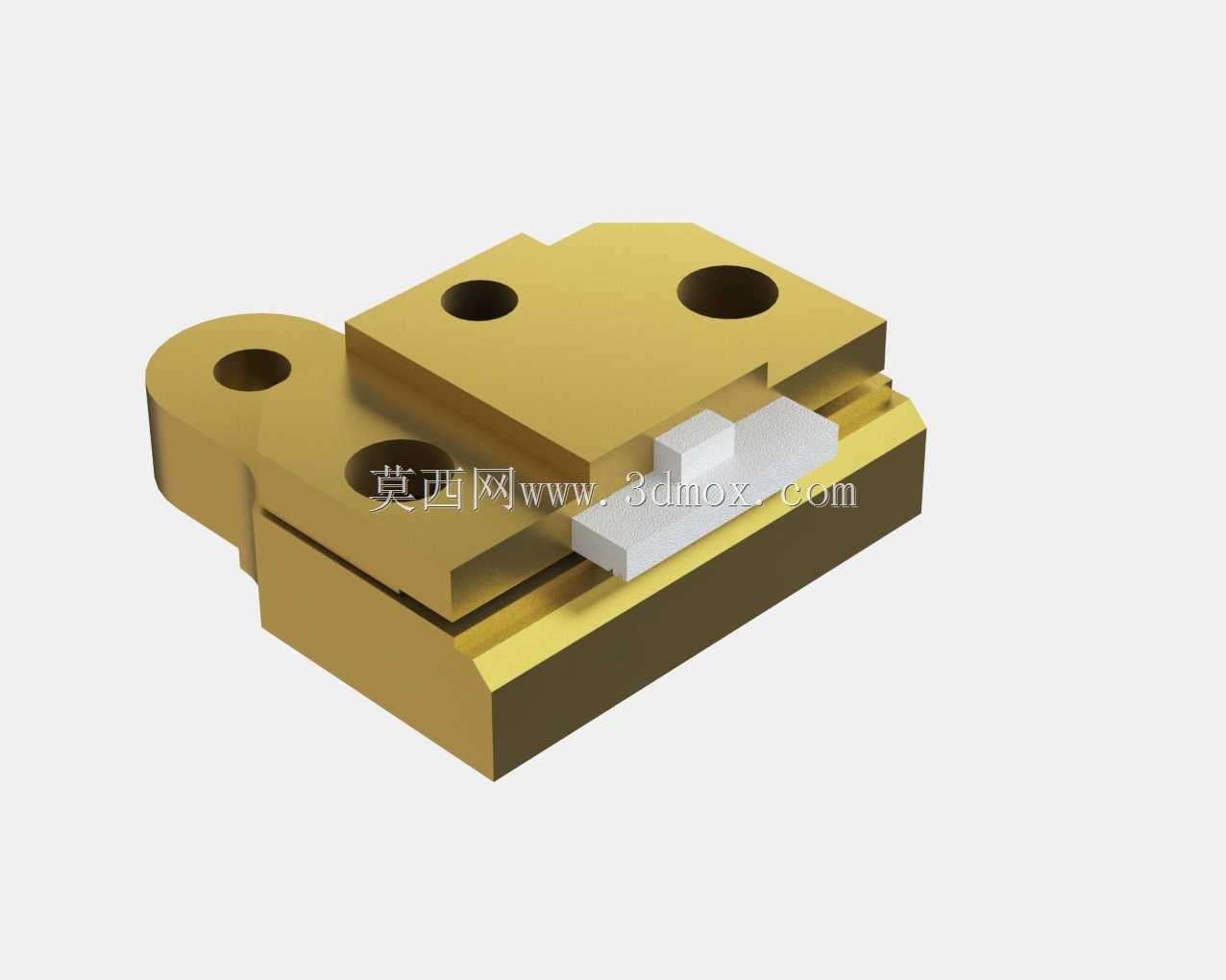

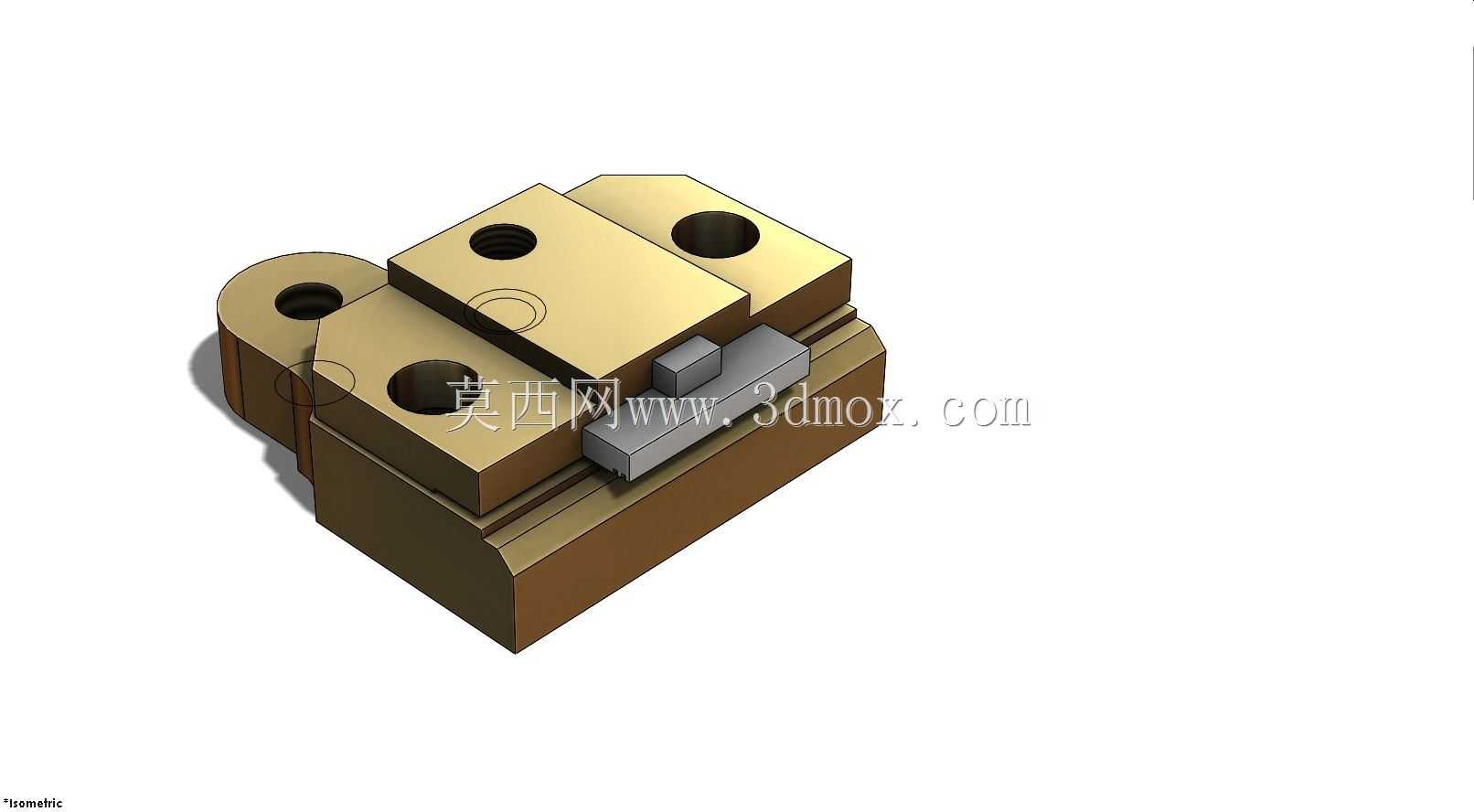

该安装结构面向高功率半导体激光应用场景设计，核心适配10毫米宽度的单个激光二极管棒，可支撑最高225W准连续波功率工况下的稳定运行，集成微通道冷却回路，能在长时间高负载出光过程中快速带走激光棒结区产生的热量，避免热透镜效应、波长漂移甚至芯片烧损等常见问题，是工业激光加工、激光泵浦源、医疗激光设备等领域中激光发射单元的核心承载部件。从结构设计逻辑来看，整体采用分体拼合式夹持方案，主体基座设置有燕尾式安装导轨，可快速嵌入对应设备的安装槽位完成初定位，基座上分布的四个沉头安装孔可配合紧固件实现与安装基面的刚性锁固，避免设备运行过程中的振动导致激光光路偏移。上部的压块结构与基座之间预留了精准的激光棒放置槽位，压块与基座贴合面加工有微米级的平面度要求，保证夹持时激光棒的受力均匀，不会因局部应力集中导致巴条碎裂，压块与基座之间的定位凸台可保证每次拆装重复定位精度控制在0.02毫米以内，满足光路装调的精度要求。冷却流道集成在基座内部，紧贴激光棒安装位的下方，流道采用微通道阵列结构，相比传统直通式水道换热效率提升40%以上，可在冷却水流量满足额定要求时，将激光棒工作时的温升控制在15摄氏度以内。安装边界方面，整体结构的外形轮廓紧凑，安装基面的导轨宽度、安装孔位间距均匹配行业通用的激光模块安装标准，可直接替换同规格的进口安装座，无需对原有设备的安装基面做二次加工。设计过程中充分考虑了装调便利性，压块的锁紧螺钉位置预留了足够的扳手操作空间，冷却接口的位置设置在结构侧方，不会与上方的光路调整元件产生干涉，同时整体结构的边角均做了倒角处理，避免装调过程中划伤操作人员或损坏光学元件。夹持结构的接触面做了镀镍处理，既提升了防锈能力，也降低了接触热阻，进一步提升散热效率，保证激光棒在长期高功率运行下的性能稳定性。
