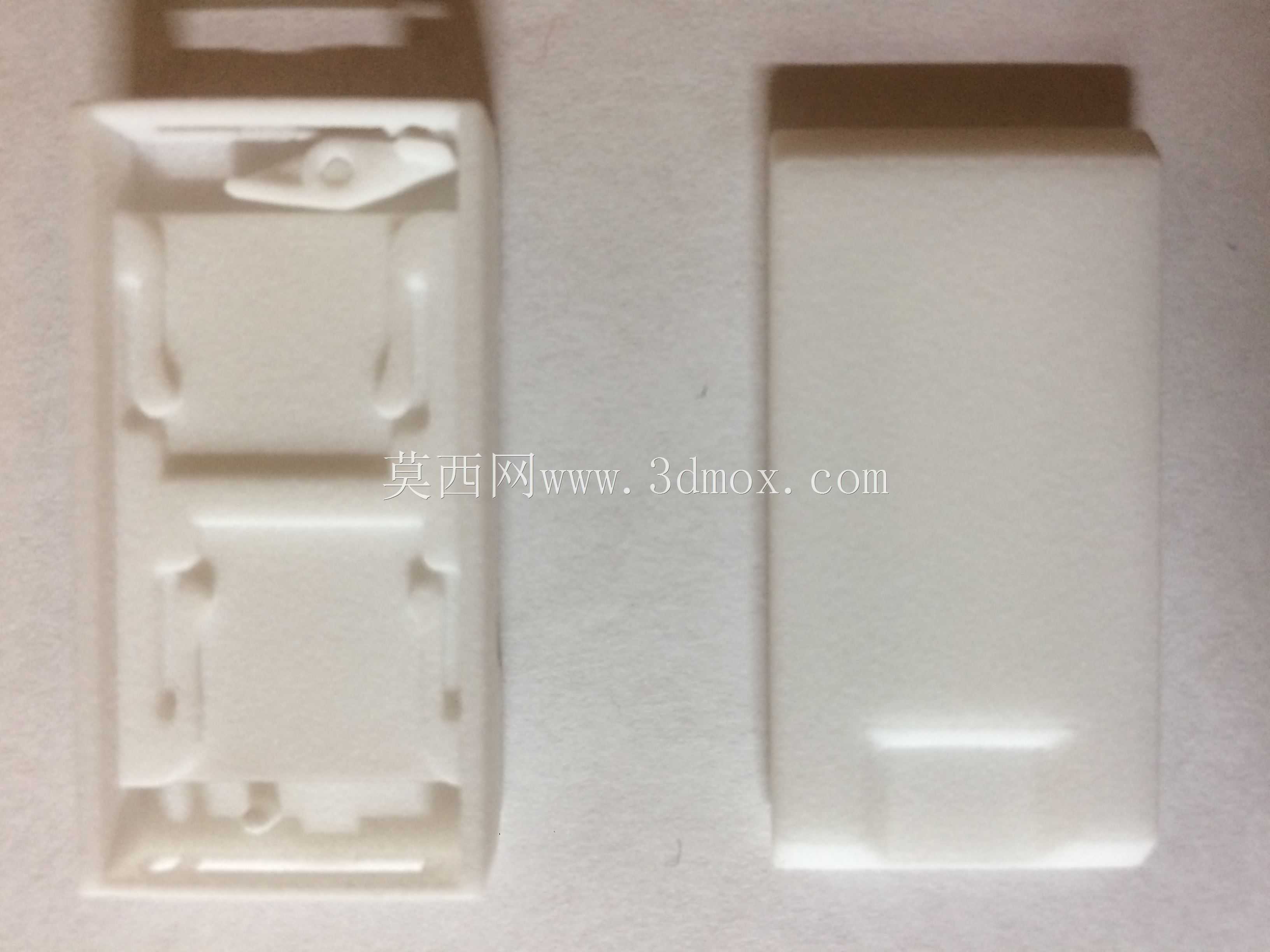

嵌入式NanoSIM卡收纳卡座结构设计

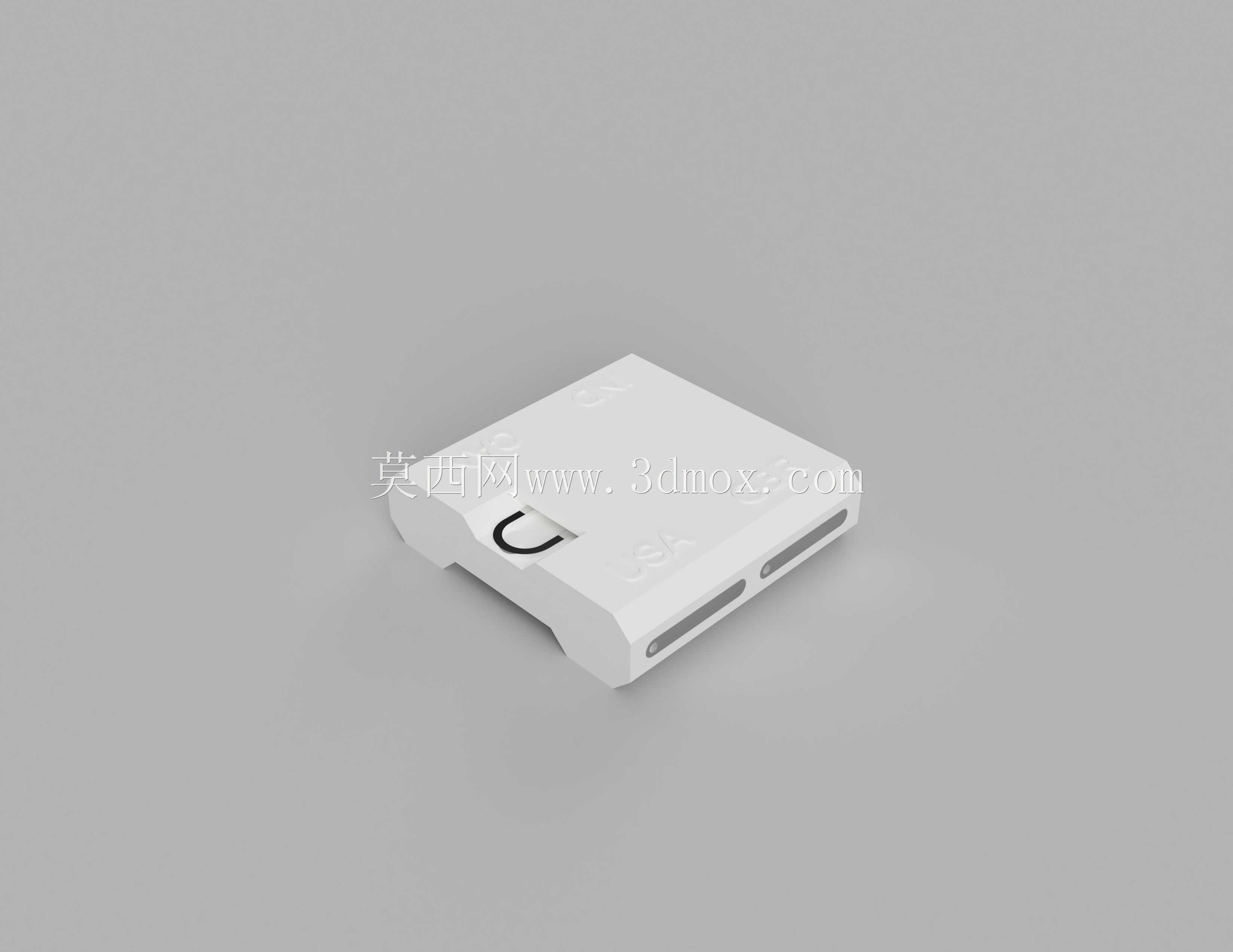

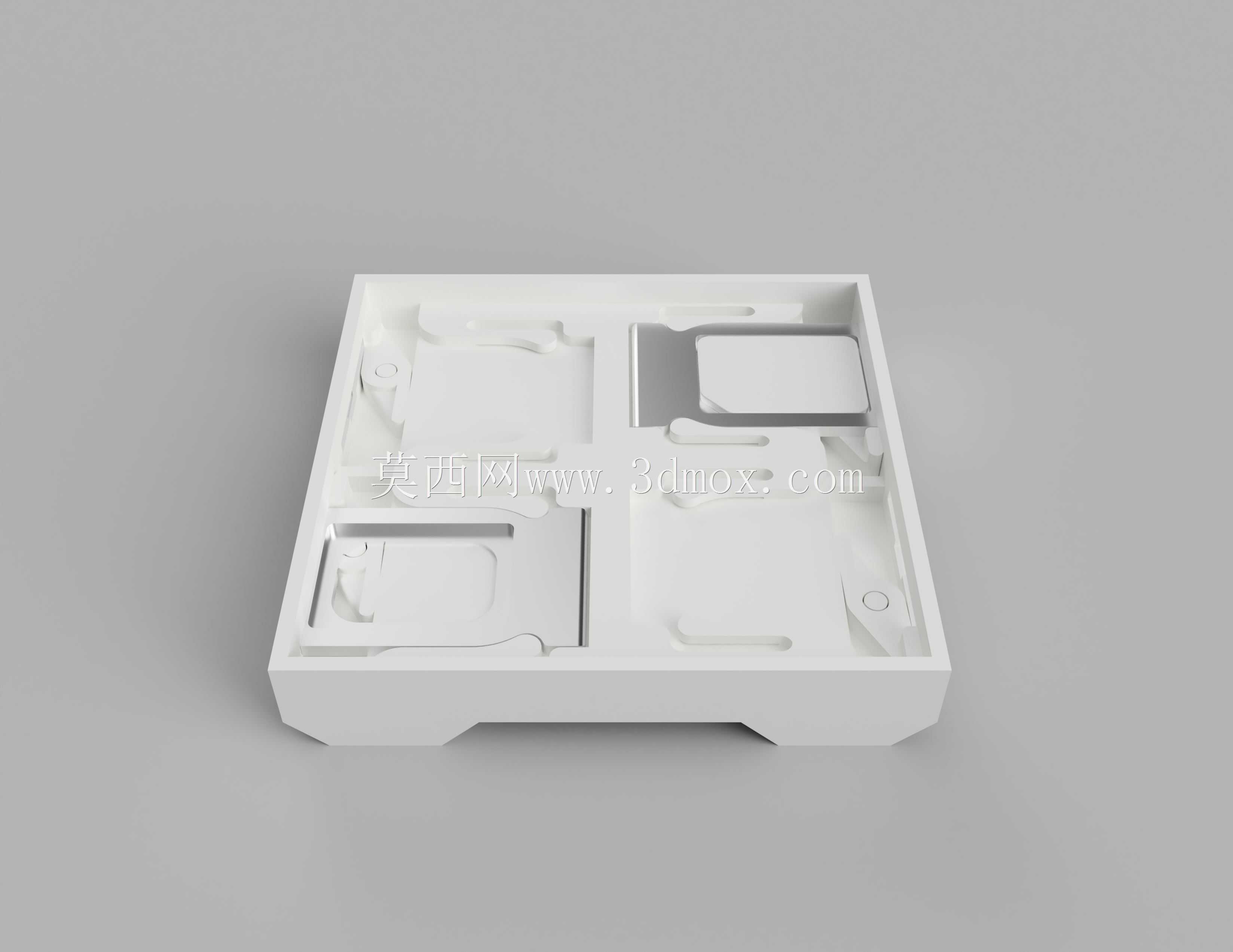

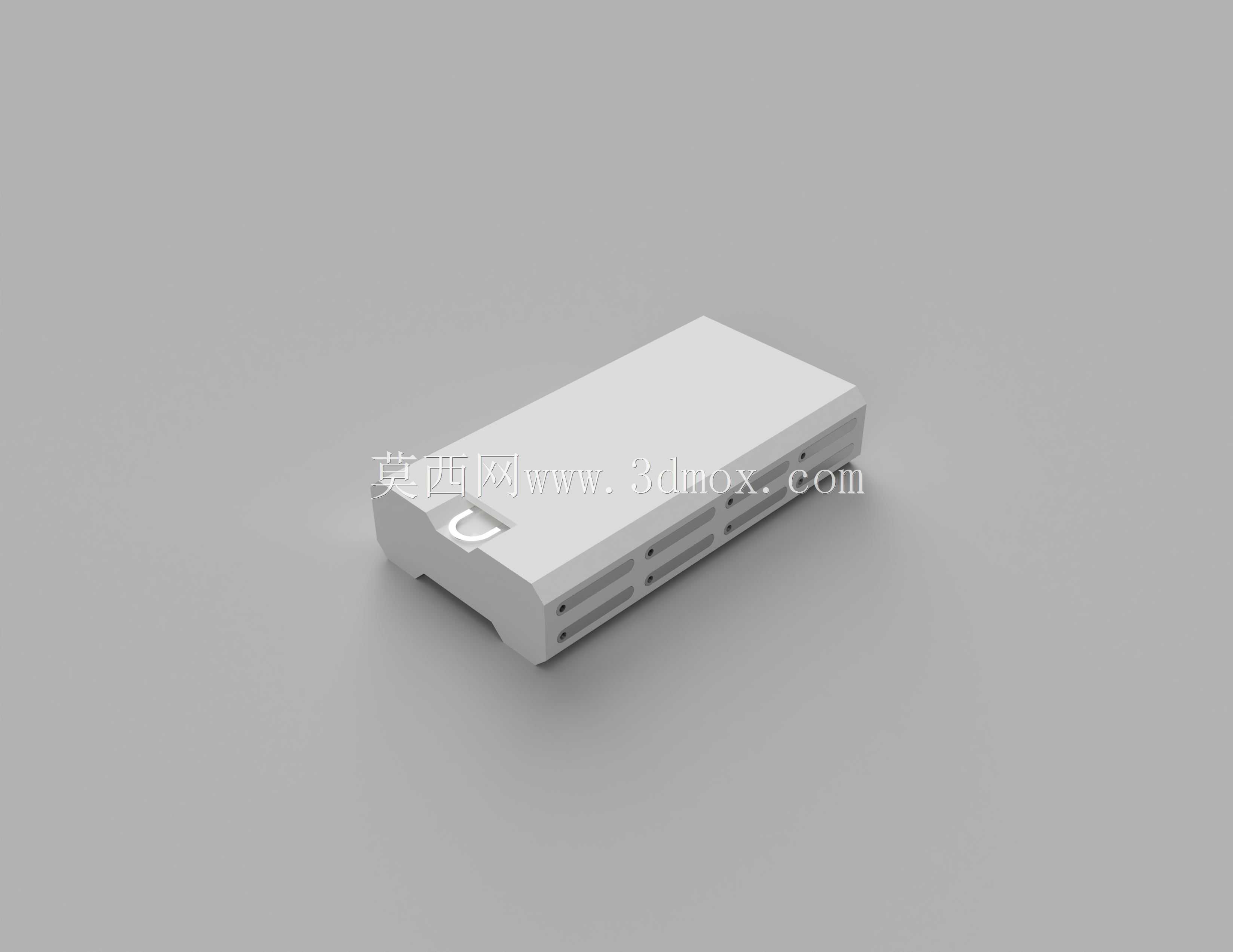

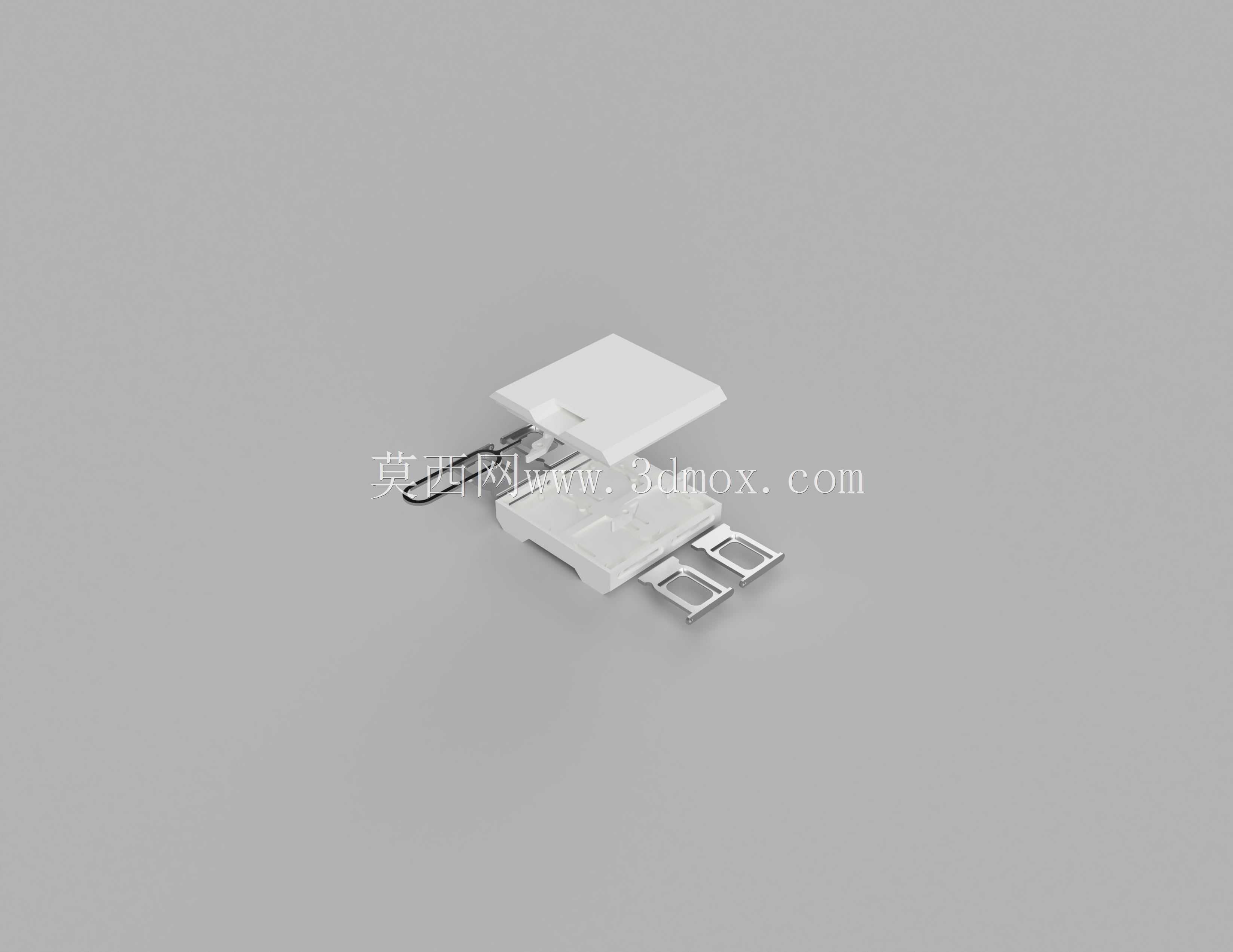

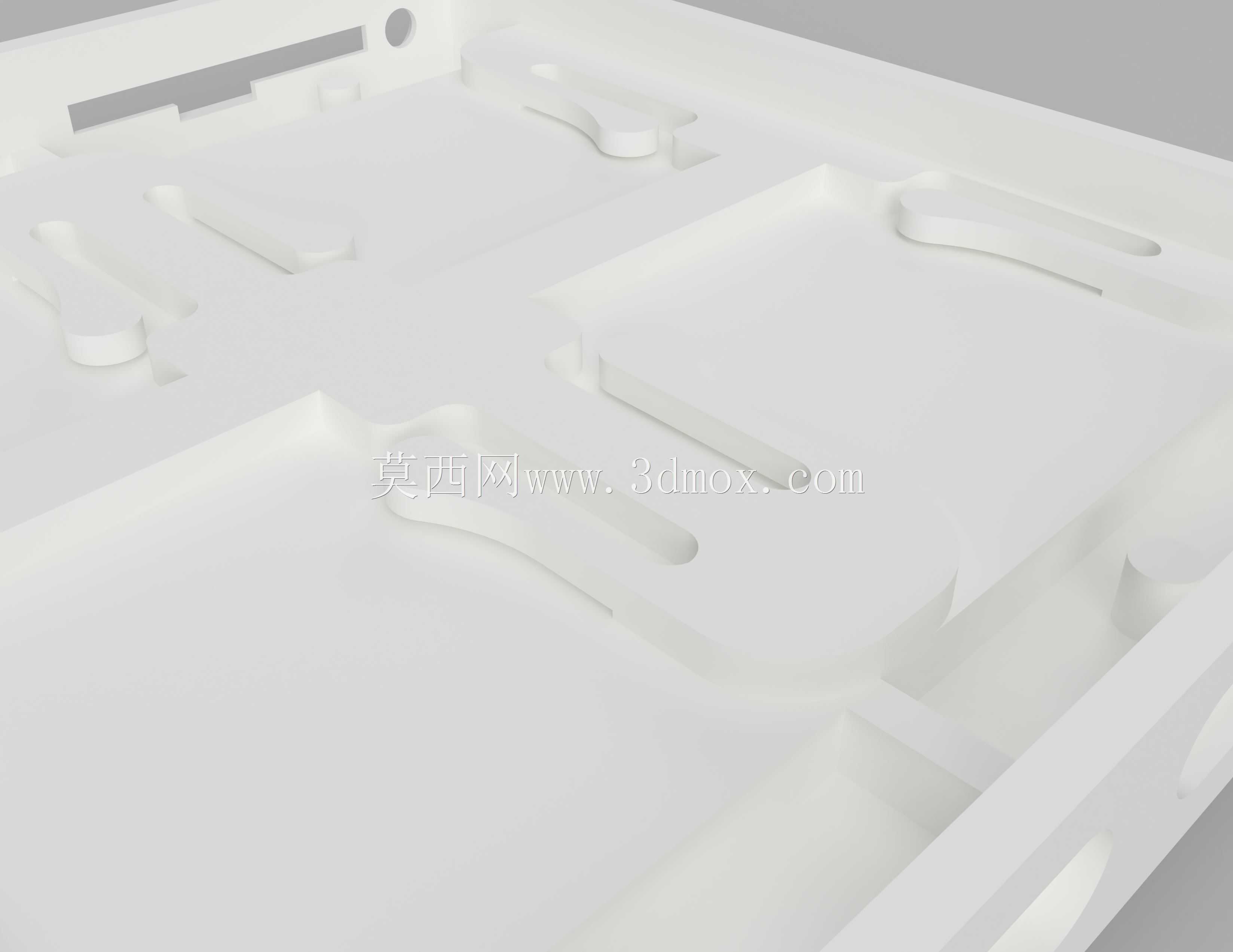

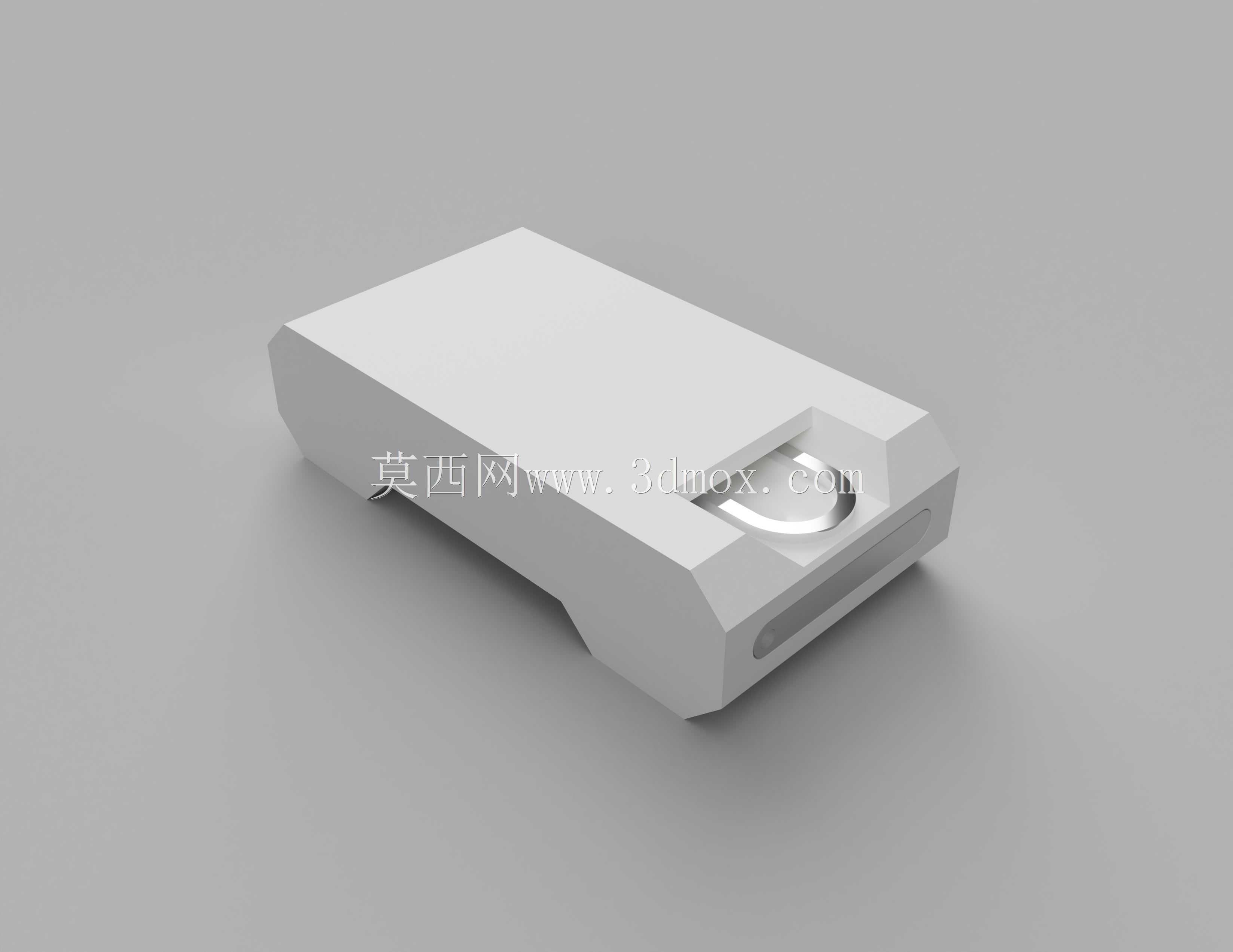

这款Nano SIM卡收纳卡座主要面向便携电子设备内部的SIM卡固定与收纳场景，常见于工业手持终端、便携数据采集设备、小型物联网网关这类需要内置SIM卡实现蜂窝通讯的产品中，区别于消费类手机常用的弹出式卡托，该结构采用嵌入式固定设计，无需额外预留弹出机构的操作空间，更适合对内部空间利用率要求高、设备外壳无额外开孔需求的工业类通讯设备。从功能特性来看，卡座整体采用一体化注塑成型的主体结构，侧边预留两个平行的卡接导向槽，SIM卡沿导向槽推入后可通过内部弹片触点实现稳定的电气连接，卡座端部设置的弹性卡扣结构可在SIM卡安装到位后自动锁止，避免设备在振动、跌落工况下出现SIM卡移位、接触不良的问题，需要取卡时只需轻推卡扣即可解锁抽出SIM卡，操作力度控制在3-5N，既不会出现误触解锁的情况，也无需借助额外的取卡针工具，适配工业场景下的快速运维需求。设计过程中优先考虑了安装边界的适配性，整体外形采用方正的低轮廓设计，主体厚度控制在1.8mm，安装时可直接通过侧边的定位凸台贴合在PCB板表面，预留的焊盘位置与常规SIM卡触点的标准间距完全匹配，无需额外定制转接电路，卡座两侧的固定耳预留了M1.2螺丝的安装孔位，也可根据生产需求选择SMT贴片固定，兼容两种主流的板端安装工艺。结构上针对长期使用的可靠性做了优化，导向槽内壁做了0.1mm的拔模斜度，减少SIM卡插拔过程中的摩擦阻力，反复插拔寿命可达万次以上，卡扣部位采用局部减薄的弹性臂结构，材料选用耐疲劳的工程塑料，避免长期反复操作后出现卡扣断裂、弹性失效的问题，卡座表面做了细微的磨砂纹理处理，既可以减少生产过程中的外观瑕疵，也能在安装时增加与周边结构件的摩擦力，避免焊接或螺丝固定后出现移位。在实际设备集成过程中，该卡座的安装位置可灵活布置在PCB板的边缘区域，无需像弹出式卡托那样对齐外壳的开孔位置，给设备内部的结构堆叠留出了更大的调整空间，尤其适合内部空间紧凑、外壳防护等级要求高的设备，无需在外壳上开设卡托弹出的开孔，可有效提升设备整体的防尘防水性能，适配户外作业、工业现场等复杂使用环境。
