无线通讯模块金属屏蔽壳体结构设计

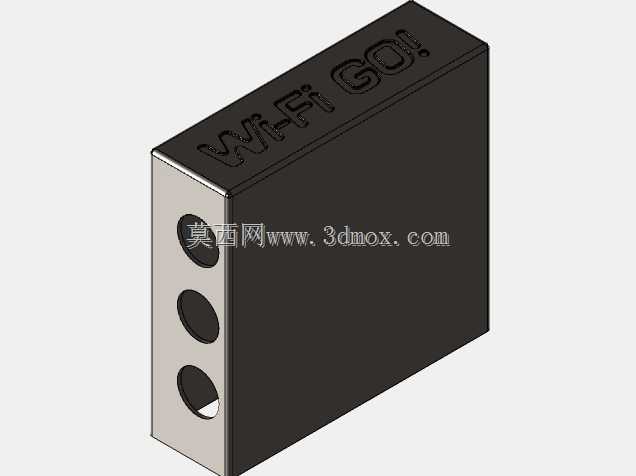

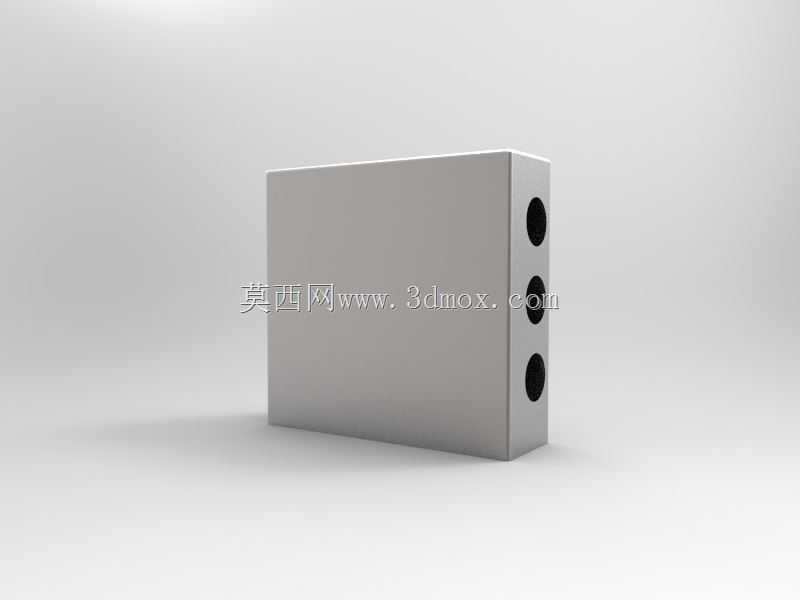

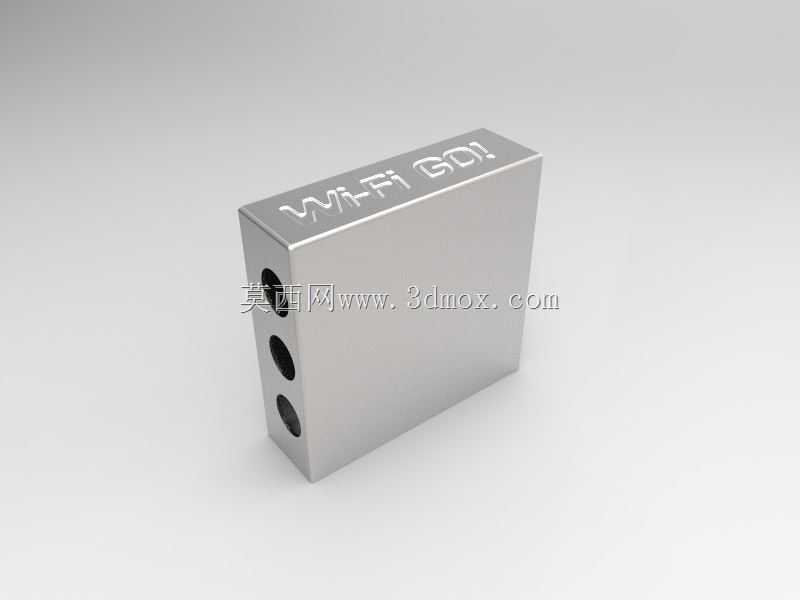

这款屏蔽壳体主要面向嵌入式无线通讯模组的配套防护场景，在工业物联网网关、智能家居控制终端、商用路由设备、工业数传电台等搭载WIFI通讯模块的设备中，承担电磁屏蔽与物理防护的双重作用。实际设备运行场景中，板载WIFI模块极易受到周边开关电源、高频信号线路、功率器件的电磁干扰，轻则导致无线传输丢包率上升、通讯延迟波动，重则出现模块断连、搜网失败的故障，同时模块自身工作产生的高频辐射也会对周边敏感器件造成串扰，这类金属屏蔽罩就是解决该类EMC问题的核心结构件。从结构设计角度看，该壳体采用一体式折弯成型的长方体腔体结构，侧壁预留的三个圆形开孔为射频接口出线位，可适配SMA接头或内置天线的馈线穿过，开孔边缘做了卷边钝化处理，避免装配时割伤线材绝缘层，同时保证出线位置的屏蔽连续性，不会因开孔造成电磁泄漏超标。壳体整体壁厚均匀，采用冲压折弯工艺加工时可保证成型后平面度控制在合理范围，装配时可直接通过壳体边缘的定位卡扣或者预留焊脚，焊接固定在PCB板对应的屏蔽区域，围合出独立的电磁屏蔽腔，将WIFI模块完全罩设在内。设计过程中需要兼顾安装边界与内部空间余量，腔体内部净空尺寸要完全覆盖WIFI模块的整体长宽高，预留出模块本体、外围匹配电路以及板载天线的安装空间，避免壳体压接元件造成短路；外部轮廓尺寸要匹配PCB板上预留的屏蔽罩焊盘位置，不能与周边接插件、 tall 电容、散热片等元件产生装配干涉。壳体侧壁的开孔位置需要精准对应模块的天线馈点或外接接口位置，保证装配时线材可无弯折应力连接，同时开孔直径要匹配接头尺寸，减少缝隙带来的屏蔽效能下降。实际选型应用时，这类屏蔽壳体多采用镀锡钢板或者铝合金材质，表面导电层连续，可实现良好的接地效果，将模块工作产生的高频干扰通过壳体导到PCB接地层，同时阻隔外部杂散信号进入模块工作区域，在复杂电磁环境的工业现场，加装这类屏蔽罩的WIFI模块，无线传输稳定性可得到明显提升，丢包率可控制在极低水平，满足工业场景下的可靠通讯要求。结构设计时还需要考虑量产加工的工艺性，一体式折弯结构减少了拼接缝隙，不需要额外的拼接固定工序，冲压成型效率高，成本可控，适合批量配套使用，壳体边角做了小圆角过渡，既避免加工过程中应力集中导致的壳体变形，也能在装配操作时防止划伤操作人员。
