直插式LM339电压比较器集成电路三维造型

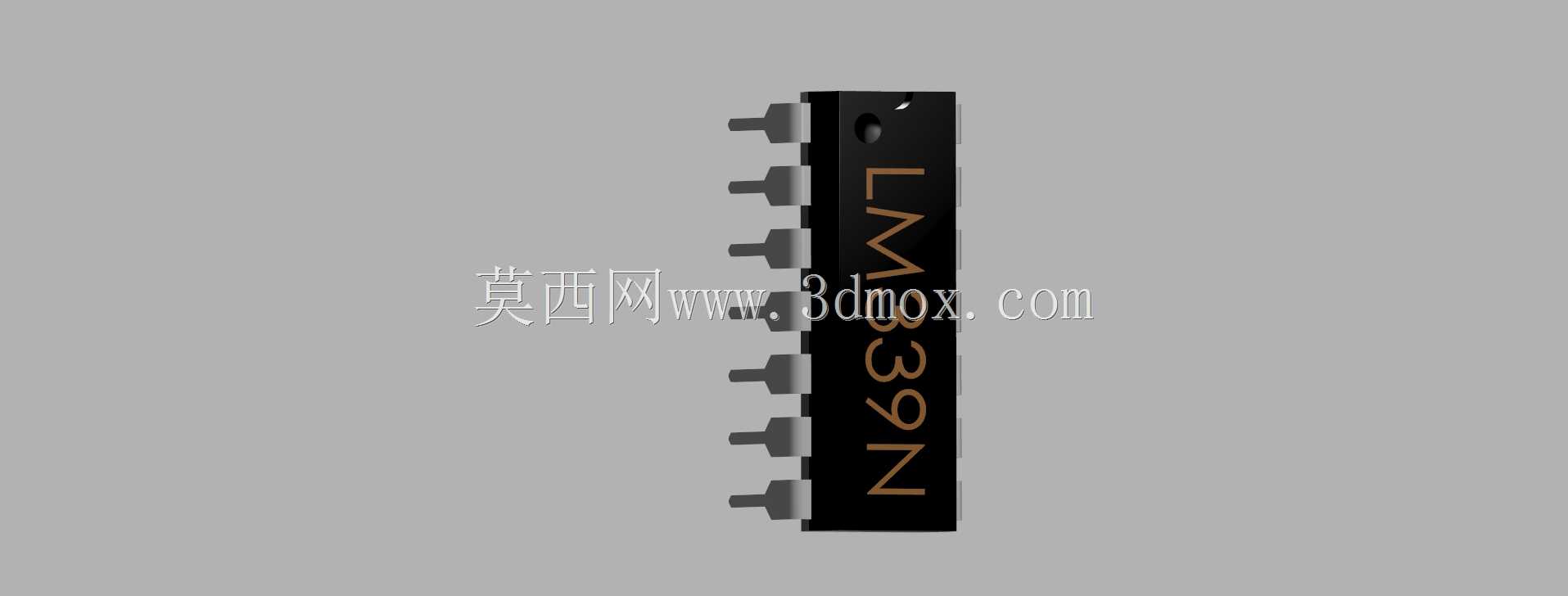

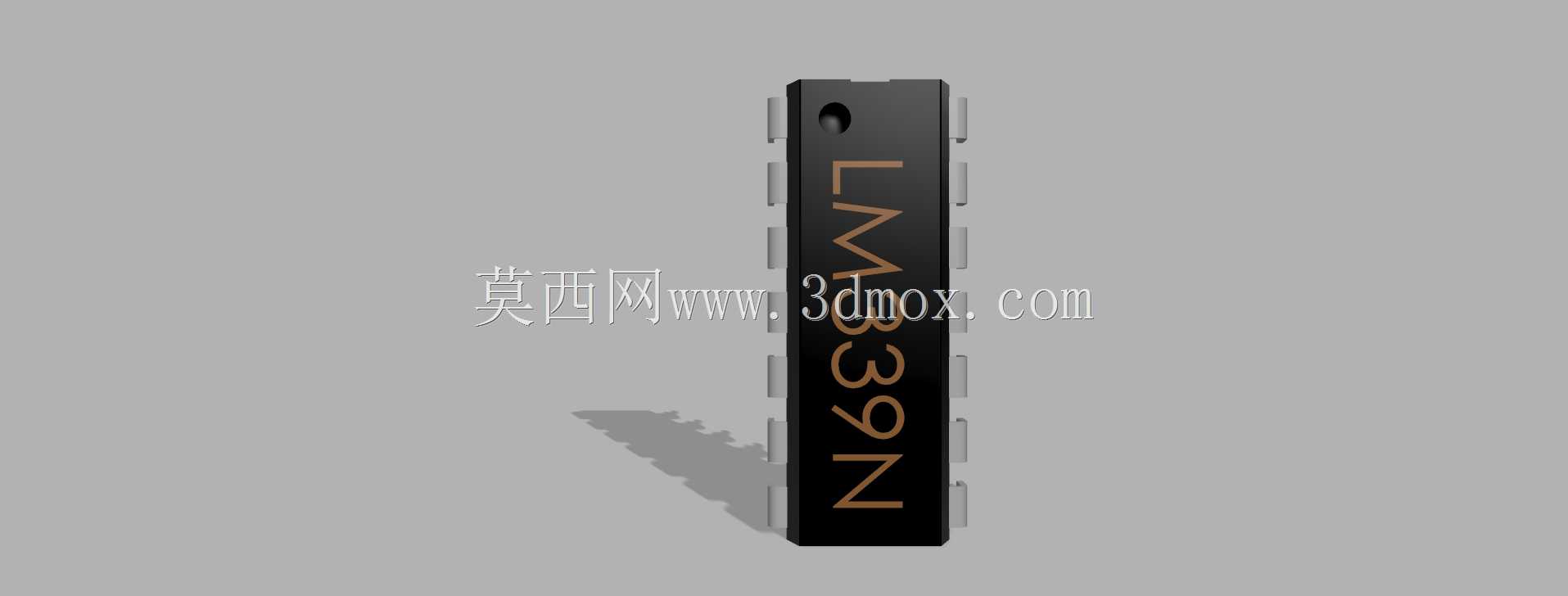

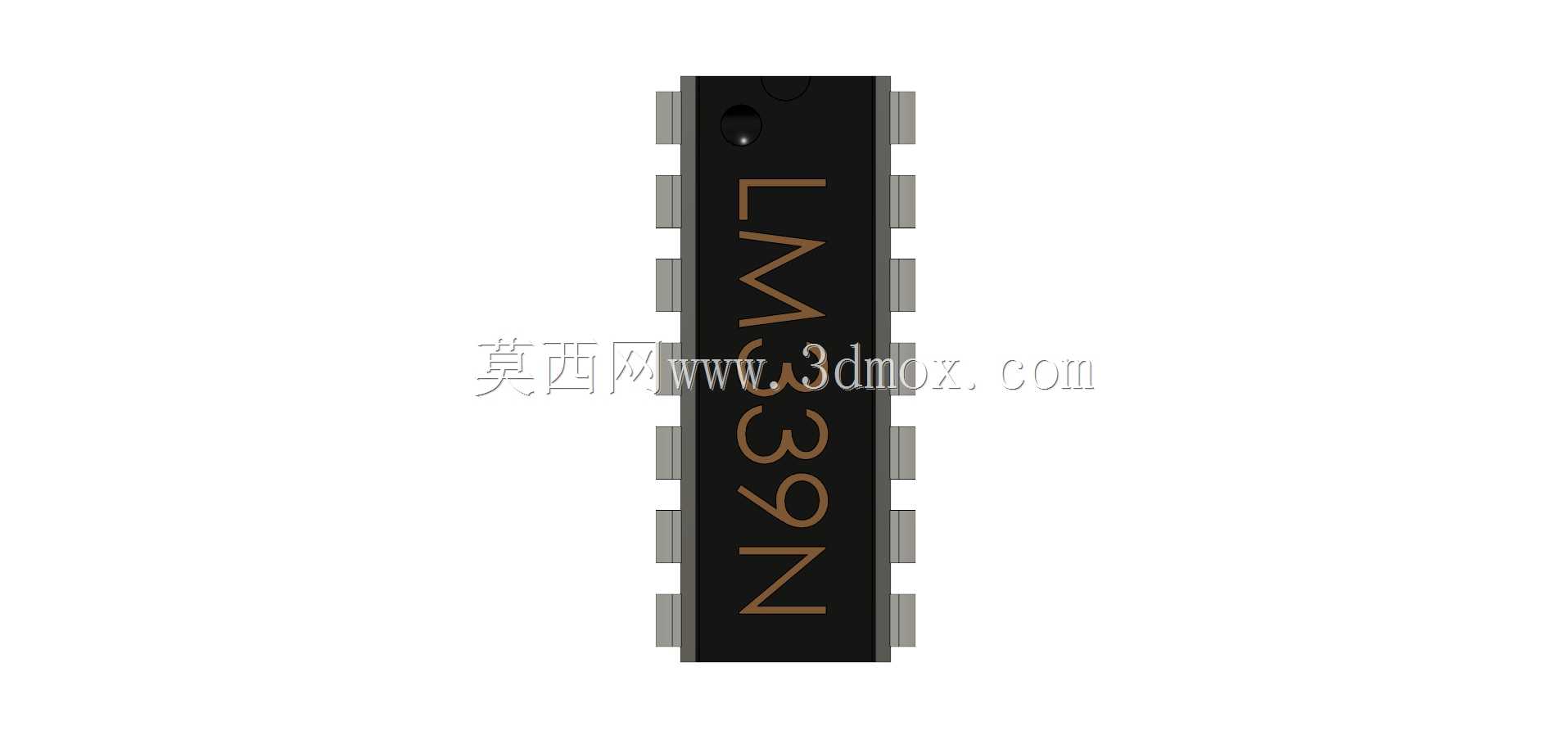

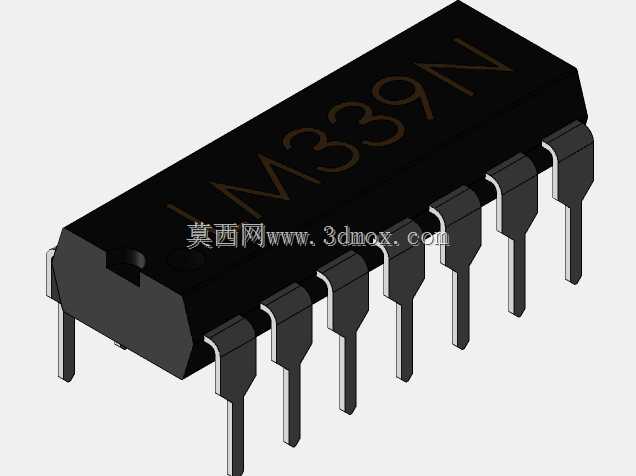

在工业控制板卡、消费电子电源模块、传感器信号调理电路的设计开发环节，直插封装的电压比较器是极为常用的模拟信号处理器件，本次完成的LM339器件三维造型，完全围绕实际电路设计中的装配需求展开建模，还原了双列直插封装的全部结构细节。从实际应用场景来看，这类四通道电压比较器常被用于过压检测电路、阈值触发装置、电平转换模块、振荡电路当中，能够在宽电压供电范围内完成两路模拟信号的电压幅值比对，输出适配数字电路的电平信号，是模拟前端与数字逻辑电路衔接的常用器件。建模过程中首先还原了器件的核心外形特征：黑色环氧塑封本体的长宽高尺寸严格参照器件手册的安装边界设定，本体表面的型号标识区域做了对应结构还原，两侧的直插引脚完全按照标准DIP-14封装的引脚间距、引脚伸出长度、引脚弯折弧度进行建模，每根引脚的截面尺寸、引脚与塑封本体的衔接位置都做了精准还原，能够直接导入PCB装配仿真环节，验证器件与板卡、周边接插件、散热结构的装配干涉情况。从设计思路上，建模时优先保障安装尺寸的准确性，因为在电路板布局阶段，工程师需要精准的器件三维模型来确认焊盘位置与器件本体的匹配度，避免出现引脚对位偏差、本体与周边 tall 元件干涉的问题；其次还原了塑封本体的倒角、引脚的金属质感细节，能够用于产品爆炸图、装配演示动画的渲染输出，不需要二次调整模型结构。实际选型使用中，这类直插封装的比较器多用于通孔焊接的工艺场景，相比贴片封装具备更强的机械固定强度，适合在振动工况下的工业设备板卡上使用，建模时也特意还原了引脚根部的塑封包裹结构，对应实际生产中引脚与塑封本体的结合强度设计，能够帮助结构工程师在做板卡抗振设计时，直观判断引脚的受力支撑位置。模型的所有安装边界都留足了焊接工艺所需的操作空间，引脚伸出本体的长度既符合波峰焊的工艺要求，也匹配标准IC插座的安装尺寸，不管是直接焊接在电路板上，还是搭配IC插座做可拆式设计，都能通过该模型完成前期的布局校验。在信号调理类电路的结构设计中，这类多通道比较器往往会和运算放大器、电阻电容等元件密集排布，精准的三维模型能够帮助工程师在布局阶段就规避元件堆叠、引脚碰接的问题，减少打样后的改板次数，提升硬件开发的效率。
