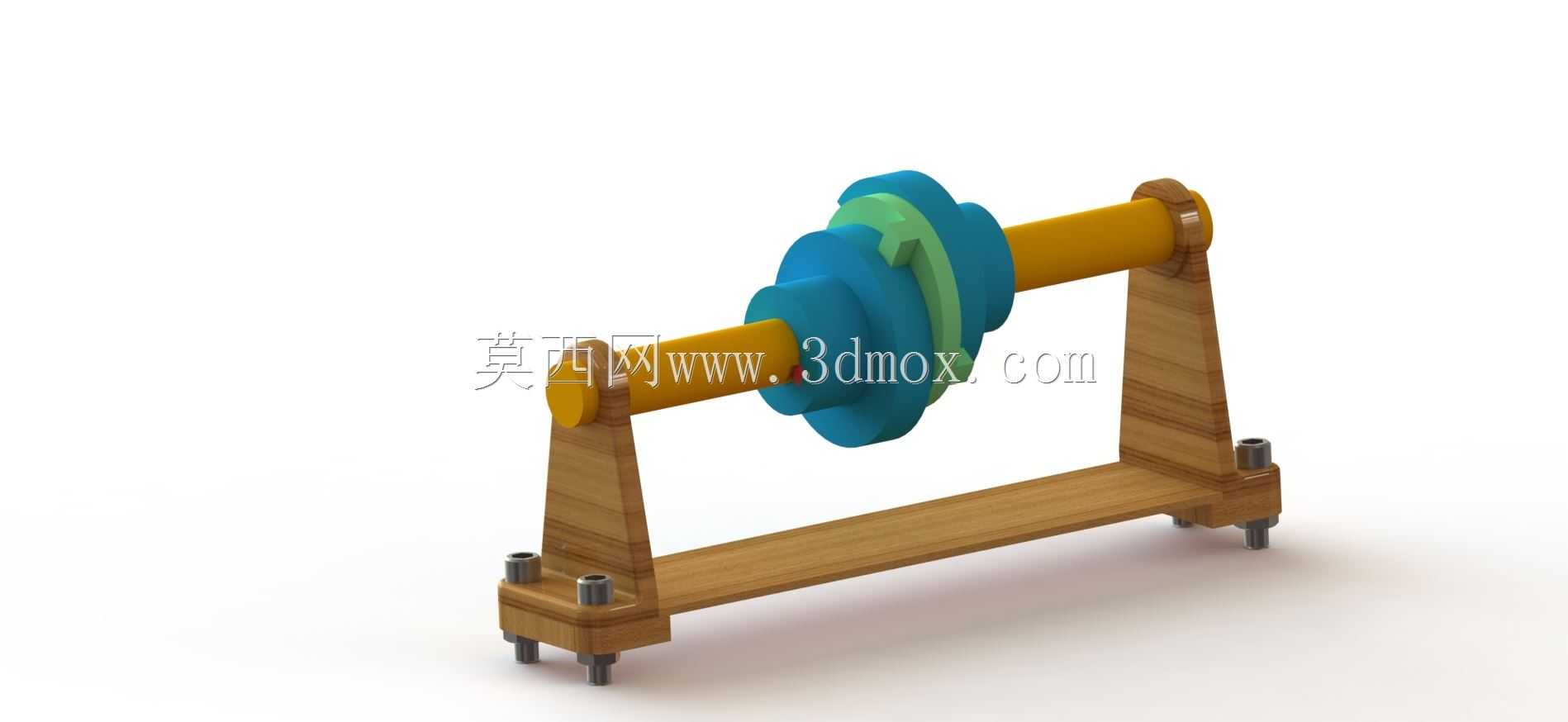

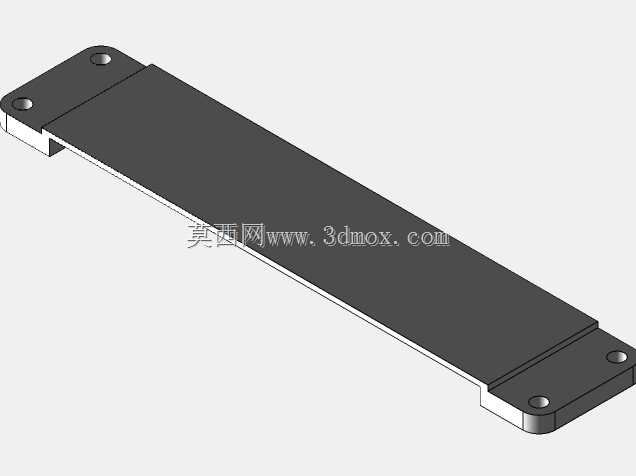

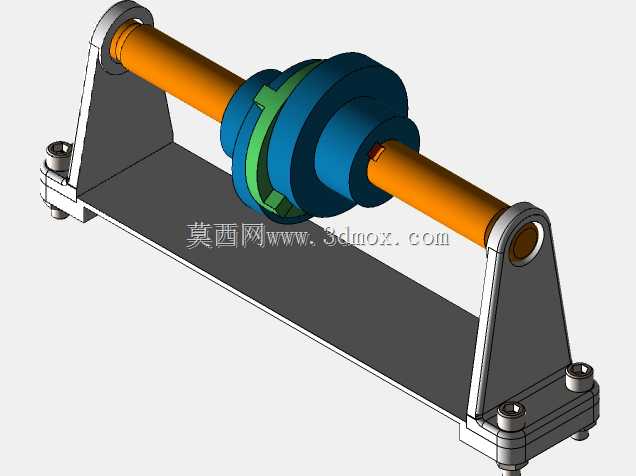

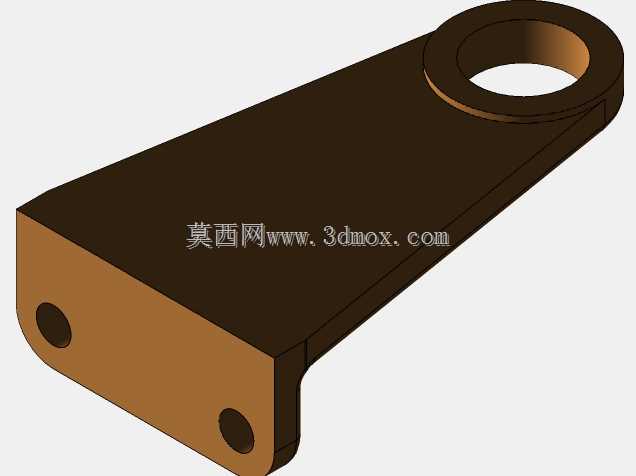

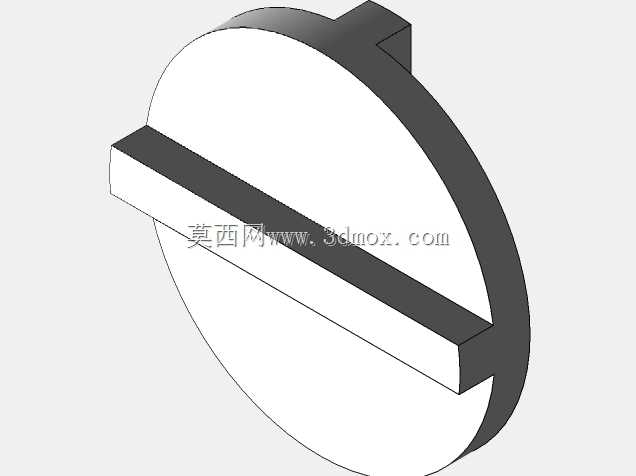

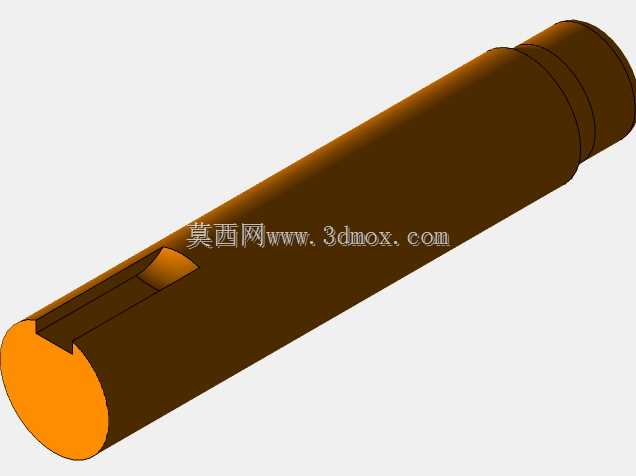

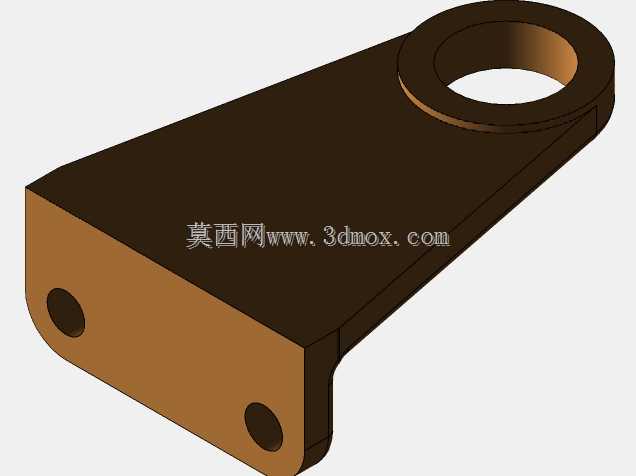

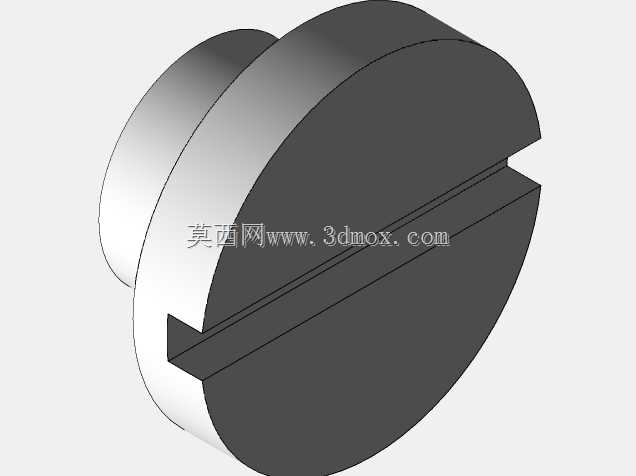

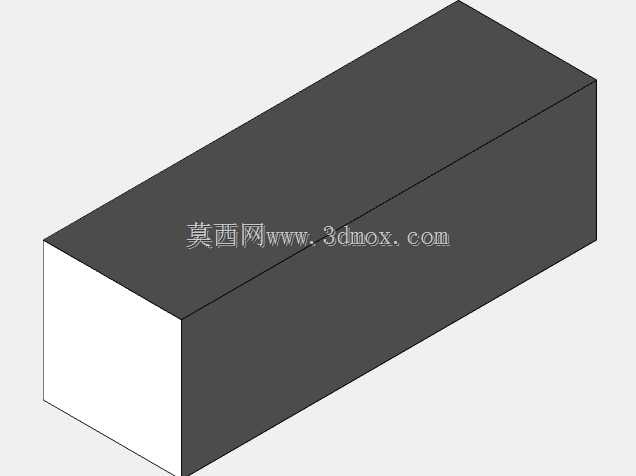

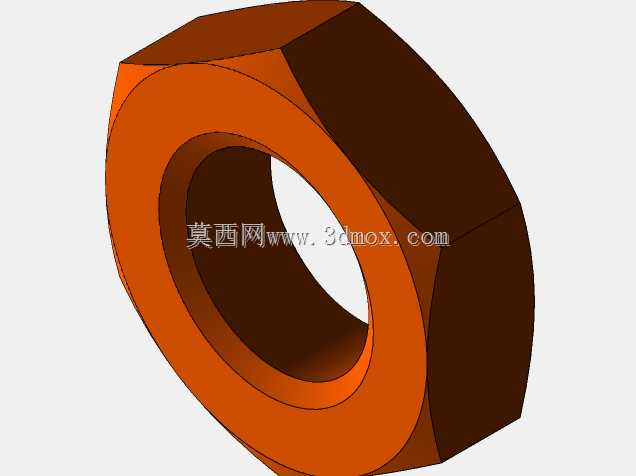

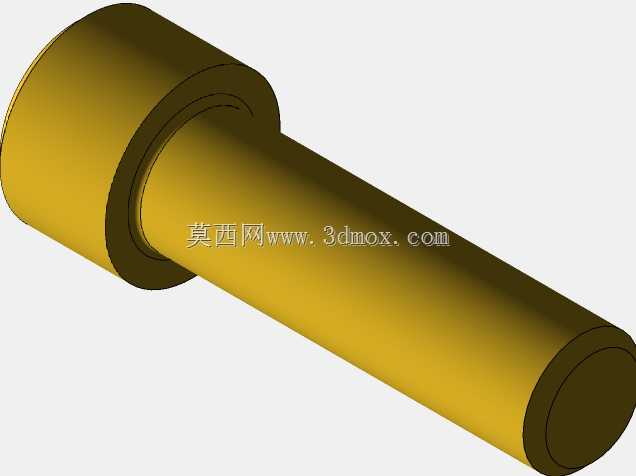

在精密传动场景里,很多布局紧凑的设备会遇到两根平行轴轴线间距很小的连接需求,这类场景往往对传动回差有严格要求,普通十字滑块或者弹性联轴器要么安装空间占比过大,要么长期运行后存在磨损间隙,无法满足高精度运动控制的传动要求,奥德姆联轴器正是针对这类工况设计的传动连接件。从结构设计逻辑来看,这类联轴器采用中间浮动滑块的错位补偿原理,中间盘与两侧轴套的嵌合结构采用大接触面的滑动配合,不需要额外的弹性元件来补偿偏移,因此可以做到零齿隙传动,在频繁正反转的运动控制场景下,不会因为弹性元件的形变产生传动滞后,也不会因为间隙存在导致定位精度丢失。实际选型安装时,需要先确认两端被连接轴的轴径公差,轴与轴套的配合建议选用过渡配合,通过顶丝或者键槽实现周向固定,避免传动过程中出现轴与轴套的相对滑动;安装时要严格控制两轴的平行度偏差,虽然联轴器本身具备一定的偏移补偿能力,但过大的平行度偏差会加剧中间滑块的磨损,缩短整体使用寿命。配套的安装支架采用对称式支撑结构,两个支撑座的安装孔位需要保证同轴度,底座的连接横梁采用刚性结构设计,避免设备运行过程中支撑结构产生形变,导致两轴的相对位置发生偏移。从应用场景来看,这类联轴器广泛用在小型精密输送设备、桌面级自动化工作站、精密检测仪器的传动链路中,尤其是在需要频繁启停、正反转切换的工位,零背隙的特性可以保证传动的响应速度,同时小尺寸的结构设计不会占用过多的设备内部空间,适配紧凑化的设备布局需求。建模过程中,需要重点关注中间滑块与两侧轴套的配合间隙,间隙过大会导致传动回差,间隙过小则会在两轴存在微小偏移时出现卡滞,滑动接触面的粗糙度需要控制在合理范围,降低滑动摩擦带来的磨损,支撑座的安装孔位需要预留足够的螺栓调节空间,方便现场安装时调整两轴的相对位置,保证联轴器处于最佳的工作状态。
