发动机配气机构气门弹簧三维结构设计

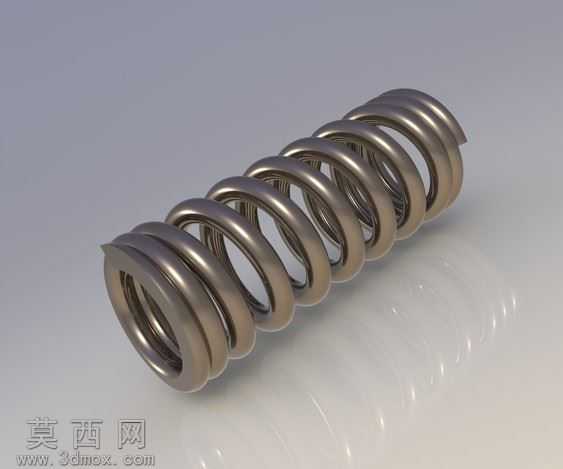

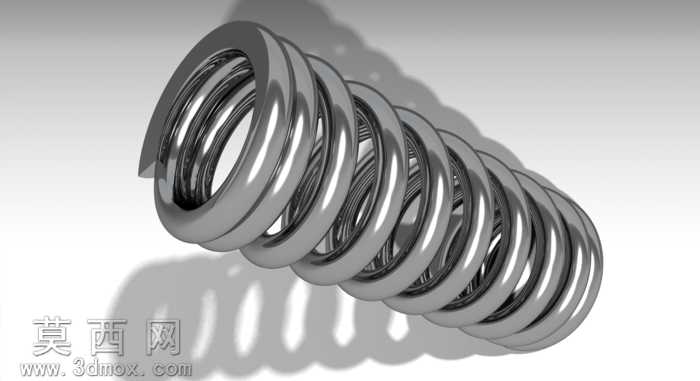

本作品为发动机配气机构所用的气门弹簧三维建模成果，建模过程依托参数化设计思路完成，首先梳理气门弹簧的核心功能需求：作为配气机构的关键弹性复位元件，需要在气门启闭循环中提供稳定的回弹力，保证气门与气门座紧密贴合，同时克服高速运转下的惯性力，避免气门出现跳脱、落座冲击过大等问题。建模阶段首先确定弹簧的基础结构参数，包括弹簧中径、钢丝线径、有效圈数、支承圈数、自由高度、节距等核心尺寸，采用螺旋扫描特征生成弹簧的主体螺旋实体，针对弹簧两端的并圈磨平结构，通过端面切除特征完成支承端的平整处理，保证弹簧安装时的端面贴合度，避免工作过程中出现偏载、歪斜的问题。材质设定上选用气门弹簧常用的优质合金弹簧钢材质，渲染阶段赋予模型高光泽金属材质，调整环境反射参数模拟弹簧表面的镀铬或喷丸处理后的金属质感，添加柔和的环境阴影突出弹簧的螺旋曲面结构，清晰展现每一圈簧丝的轮廓形态与螺旋升角特征。结构设计上充分考虑气门弹簧的工作特性，簧丝截面为标准圆形，螺旋升角匹配弹簧的工作行程需求，两端并紧磨平的支承圈结构能够有效分散安装时的压力，保证弹簧工作时的受力均匀性，避免局部应力集中导致的簧丝断裂问题。建模过程中对弹簧的螺旋线轨迹进行了精准约束，保证每一圈簧丝的节距均匀一致，相邻簧丝之间的间隙满足气门最大升程时的压缩需求，不会出现并圈碰擦的情况。整体模型结构完整，细节处理到位，能够直观展现气门弹簧的三维形态与结构特征，可用于配气机构的装配干涉检查、运动仿真分析，也可作为机械设计教学中弹性元件建模的参考案例，帮助理解圆柱螺旋压缩弹簧的结构特点与建模逻辑。
