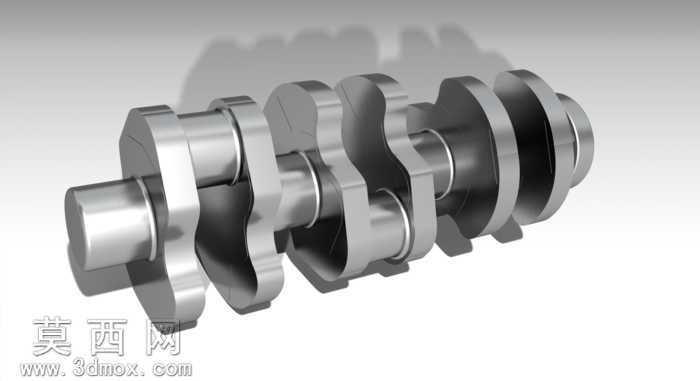

三缸汽油发动机曲轴结构三维设计

本模型为三缸汽油发动机配套曲轴，采用CATIA软件完成全参数化三维建模，建模过程严格遵循内燃机曲轴设计规范，以实际量产三缸汽油机的工作逻辑为核心依据，首先确定720度工作循环下各曲柄销间隔240度的相位排布，对应1-3-2的做功顺序，保证三缸机运转过程中的一阶、二阶惯性力平衡设计要求。建模阶段先绘制主轴颈、曲柄销的回转体基础轮廓，通过旋转特征生成各轴段主体结构，再依次绘制曲柄臂的异形轮廓，采用拉伸、拔模、圆角过渡特征完成曲柄臂与轴颈的衔接结构，针对轴颈与曲柄臂连接的应力集中区域，严格按照工程设计要求设置过渡圆角，避免应力集中导致的部件疲劳失效。模型完整还原了曲轴的油道通路结构，通过螺旋扫描、布尔运算完成内部润滑油道的贯通设计，保证主轴颈与曲柄销之间的润滑油路连通，满足发动机运转过程中的压力润滑需求。材质设置上采用锻钢材质的渲染参数，赋予模型金属磨砂质感，对轴颈工作面设置高光金属材质，还原精加工表面的光洁度效果，曲柄臂非加工面保留锻造成型的哑光质感，通过光影渲染突出曲轴各部位的结构层次与加工特征差异。结构设计上充分考虑三缸机的平衡特性，在对应曲柄臂位置预留平衡块安装结构，平衡块的轮廓与重量分布经过参数化调整，可匹配不同排量三缸汽油机的平衡需求，各轴段的直径、长度参数均参考成熟量产机型设定，主轴颈与曲柄销的重叠量符合高强度曲轴设计标准，能够承受三缸机做功过程中的交变冲击载荷。模型同时完成了装配基准的设定，各轴段的同轴度、曲柄销的相位角度公差均在建模参数中预留调整空间，可直接用于后续的运动仿真、有限元强度分析，也可作为发动机整机装配设计的核心配套部件，适配不同排量的三缸汽油发动机开发需求，为后续的工程化设计、样机试制提供精准的三维数模基础。
