双罐体并联结构柴油过滤装置

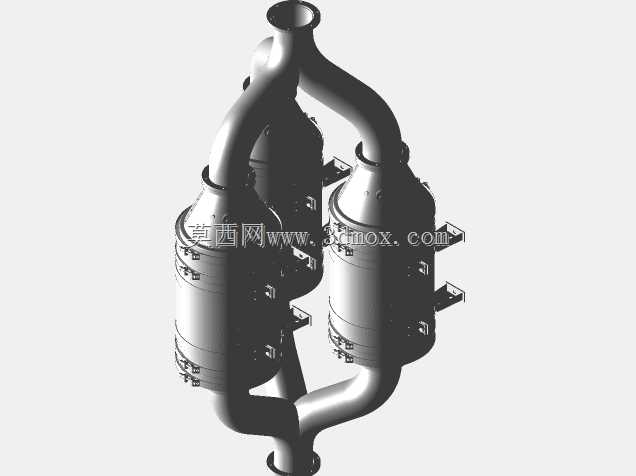

在燃油输送与动力供给系统中，这类双罐体并联的过滤装置主要承担柴油介质的杂质截留、水分分离功能，常见于固定式柴油发电机组、大型工程机械设备的燃油供给回路，也可适配中小型船舶的燃油预处理单元，相比单罐过滤结构，并联布局能实现单罐检修维护时的不停机切换，避免设备因过滤单元保养中断运行，适配连续作业要求高的工业场景。从结构设计逻辑来看，装置采用上下对称的弯管布局实现双罐的并联连通，顶部弯管为待过滤柴油的进液分流通道，底部弯管为过滤后洁净柴油的汇流出液通道，每个罐体上下端均采用快拆式密封连接结构，方便后期更换内部过滤滤芯，罐体侧面预留的多组安装支耳，可直接通过螺栓将整套装置固定在设备机架的安装立面，安装时需预留罐体轴向的抽拉空间，满足滤芯更换的操作距离要求。设计过程中，管路的弯折半径经过流体阻力校核，避免直角弯折造成的压损过大，进出液管路的通径匹配常规柴油输送管路的接口规格，可直接对接标准法兰或快接接头，无需额外做变径转接。罐体的承压能力按照常规燃油系统的工作压力做冗余设计，壳体壁厚满足1.5倍工作压力的强度要求，支耳的焊接位置经过重心校核，整套装置固定后不会出现偏载应力集中的问题。在实际选型适配时，需要注意装置的安装边界：双罐并列布置的横向宽度要预留足够的安装空间，罐体上下方的管路弯折区域不能与周边其他管线、结构件产生干涉，进液端建议加装前置粗滤单元，延长这套精滤装置的滤芯更换周期，出液端可根据系统需求加装压力传感器，实时监测过滤单元的压损情况，判断滤芯是否需要更换。这套结构的过滤装置相比传统单罐结构，在相同流量要求下可以降低单个罐体的尺寸规格，同时双罐冗余设计提升了系统运行可靠性，适合对燃油清洁度要求较高、停机维护成本高的动力设备配套使用，建模过程中对罐体的焊缝位置、管路对接的同轴度、支耳的安装孔位都做了精准还原，可直接用于配套设备的布局干涉检查、安装模拟以及后续的加工出图参考。
