ZFC系列微型真空过滤器件结构设计

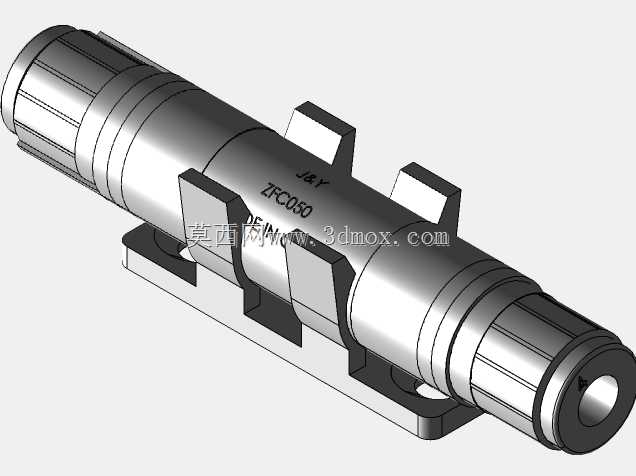

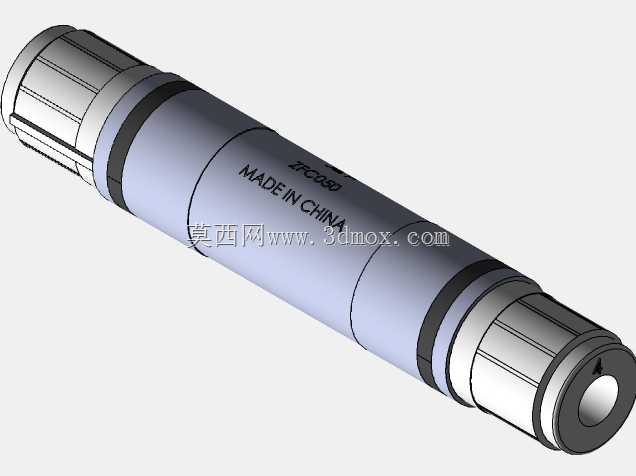

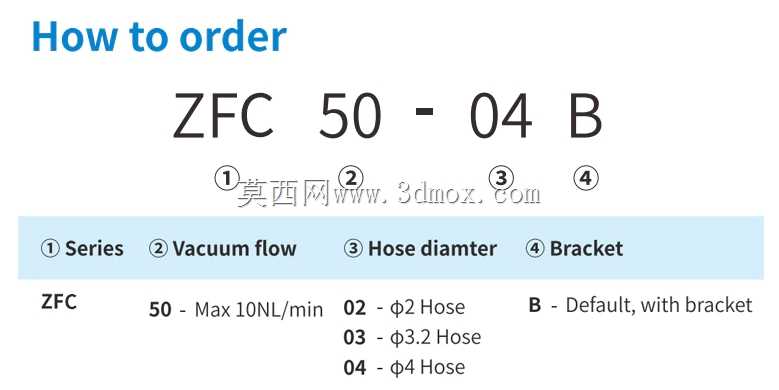

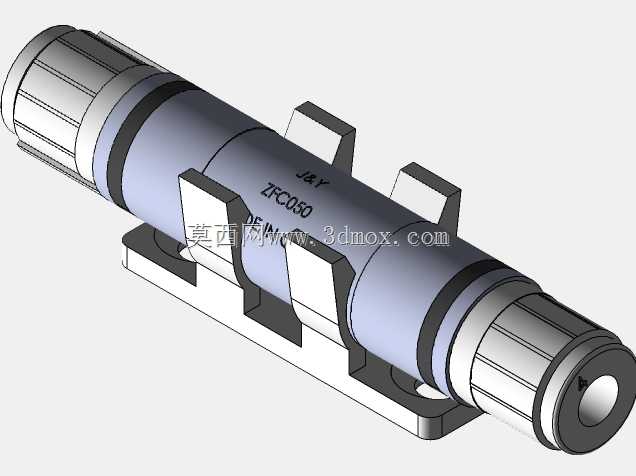

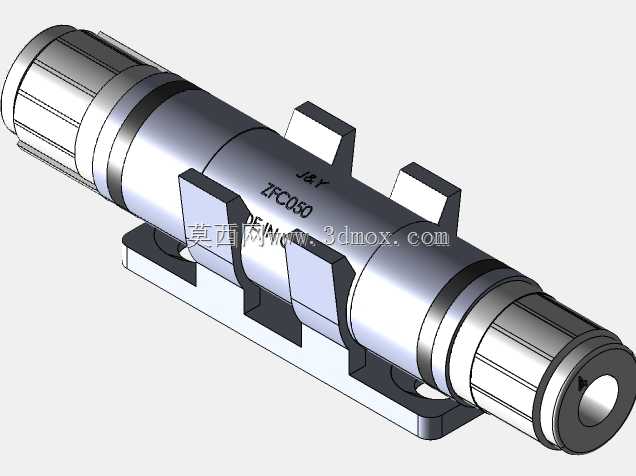

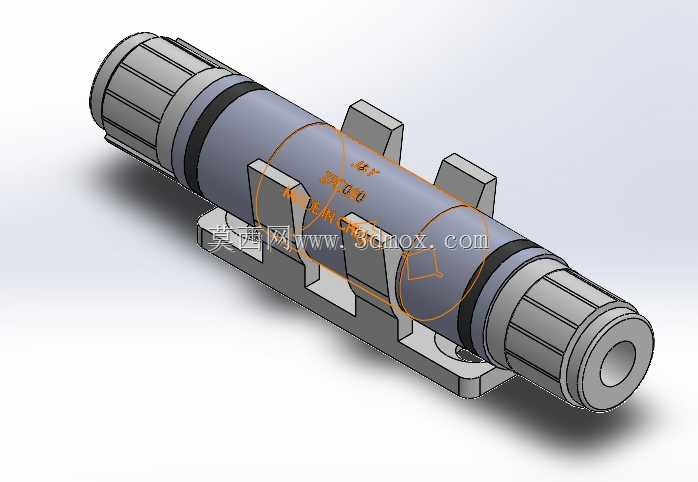

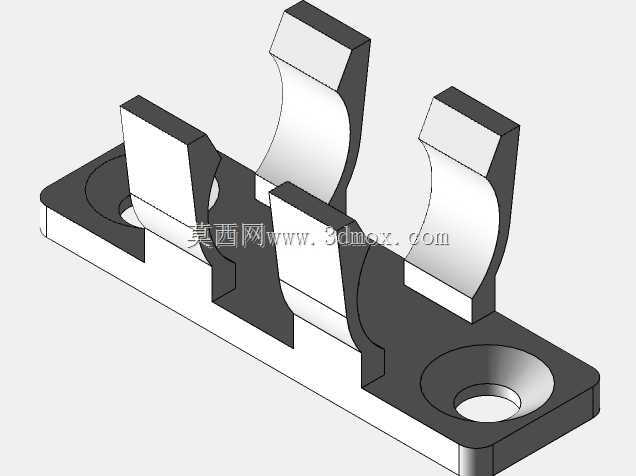

在气动真空回路的实际搭建场景中，很多工程师容易忽略气源杂质对真空发生元件、执行端的损耗问题——车间压缩空气管网携带的金属碎屑、密封胶残渣、环境粉尘随气流进入真空发生器内部，会逐渐磨损喷嘴节流面、堵塞吸附气路，轻则导致真空度不足、吸件掉落，重则直接造成真空发生器报废，这类故障在小型自动化装配台、电子元件拾取工位的高频启停工况下尤为常见。这款微型真空过滤器的设计，正是针对小流量真空回路的前置防护需求开发，整体采用直通式筒状结构，两端预留标准快插接口适配常用气动软管，无需额外转接接头即可直接串入气路，降低管路改造成本。从结构设计逻辑来看，筒体内部采用可拆卸的滤芯腔体设计，日常维护时只需旋开两端端盖即可更换过滤滤芯，无需整体拆除管路，适配生产线快速维保的作业节奏；外部配套的安装支架采用带安装孔的卡箍式结构，既可以通过支架上的通孔将过滤器固定在设备安装板、型材立面上，也可以直接利用卡箍抱紧筒体做无支架的管路固定，适配不同的安装空间约束。从安装边界来看，这款过滤器的径向尺寸控制在极小范围内，不会占用过多阀岛周边的排布空间，轴向长度也适配紧凑气路的排布需求，不会因为加装过滤元件导致管路弯折半径不足。在功能特性上，该过滤器的过滤精度针对真空回路的常见杂质做了匹配，既可以有效拦截粒径足以损伤真空喷嘴的固体颗粒，又不会产生过大的气阻影响真空响应速度，避免因为加装过滤元件导致真空建立时间延长、影响设备节拍。实际选型应用中，这类微型过滤器常布置在真空吸盘与真空发生器之间的管路上，也可根据现场气源洁净度情况布置在真空发生器的进气端，从源头阻断杂质进入核心元件；针对电子行业的小型拾取工位、包装机械的小尺寸吸具工位、实验室小型气动实验台这类空间紧凑、气路流量不大的场景，该结构的过滤器相比大型气源处理三联件，占用空间更小、安装更灵活，同时能满足核心元件的防护需求。建模过程中对筒体的密封槽位置、端盖旋合螺纹的配合公差、支架卡箍的抱紧间隙都做了参数化处理，方便设计人员根据不同的接口尺寸、流量需求快速调整参数衍生不同规格的型号，也能直接提取工程图标注用于零件加工，结构上规避了常规过滤器容易出现的密封漏气、支架固定松动等常见问题，所有配合面的公差设定都符合气动元件的行业通用标准，可直接用于实际产品的开发参考。
