易制造铝型材机架式通风装置结构

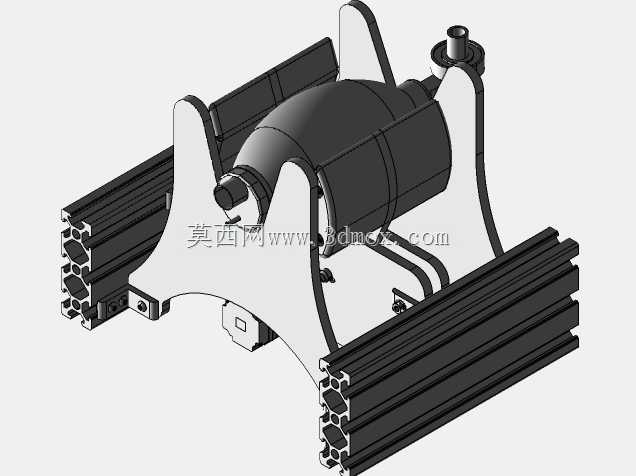

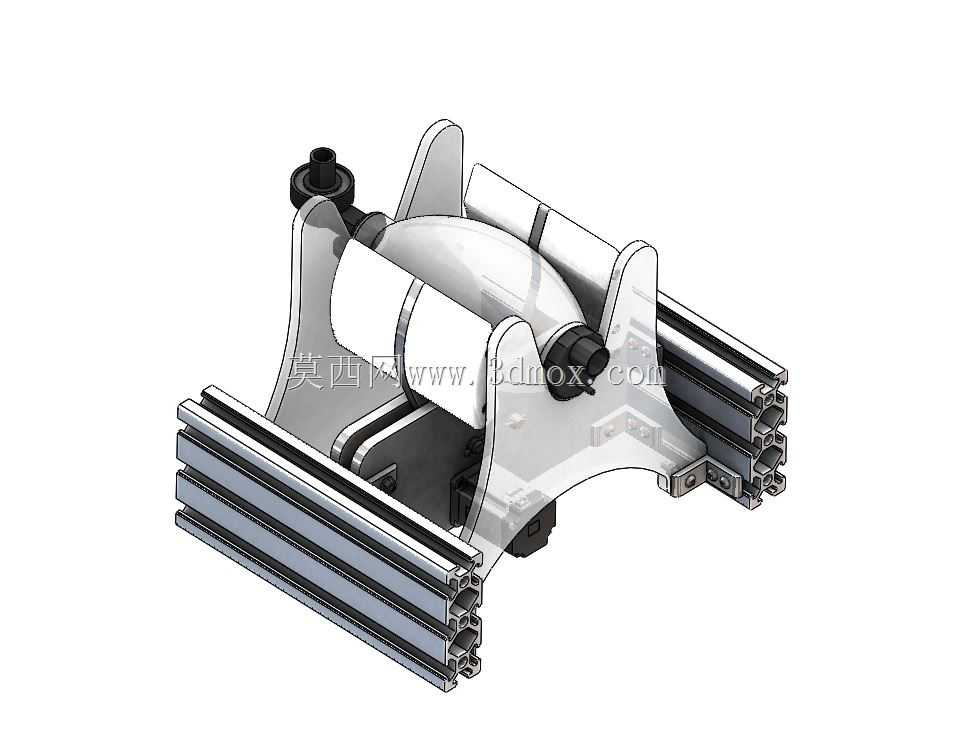

这款通风装置采用铝型材搭建主体安装机架，适配小型工位送风、设备局部散热、密闭小空间空气置换等常见工业场景，区别于传统一体式铸造或焊接风机结构，整体设计偏向易加工、快组装的落地需求，无需复杂的专用工装即可完成整机组装，适合小批量定制化的通风配套场景使用。从功能实现来看，核心送风组件采用居中卧式布置，两侧支撑件直接卡接固定在铝型材机架的槽位内，省去了额外的转接安装板，减少了零件加工数量，风筒两端预留标准接口，可直接对接柔性通风管或硬质导风通道，根据现场需求调整送风方向与覆盖范围，顶部设置的调节旋钮可直接调整风叶角度，实现不同档位的风量输出，满足不同场景下的通风量需求。设计过程中优先考虑了加工便利性，所有结构件均采用常规板材折弯、型材切割工艺制作，无复杂曲面加工需求，普通钣金加工车间即可完成全部零件生产，支撑件与铝型材的连接采用标准T型螺栓与螺母，无需焊接工序，现场组装仅需内六角扳手即可完成全部装配作业，大幅降低了生产与安装的门槛。安装边界方面，铝型材机架采用标准40系列工业铝型材拼接，底部预留充足的安装固定孔位，可直接固定在工作台面、设备机架顶部或者地面支架上，整体横向宽度适配常规设备的安装间距，纵向高度可通过更换不同长度的铝型材立柱进行调整，无需修改核心送风组件的结构，风筒的旋转角度可在支撑件的弧形槽内进行调整，覆盖从水平送风到斜向上45度的送风范围，适配不同高度的送风点位需求。结构细节上，风筒与支撑件的连接位置设置了耐磨衬套，长期调整角度也不会出现磨损松动的问题，驱动部件隐藏在风筒侧端的护罩内，避免现场杂物卷入传动部位，同时预留了标准的电气接线位，可直接对接现场的供电线路，无需额外布置走线槽，整体结构没有冗余的装饰部件，所有结构均服务于安装便利性与送风功能的实现，适合作为小型自动化设备配套散热、工位局部通风、小型仓储空间换气的通用通风部件使用，在设计建模过程中所有配合尺寸均按照常规工业装配公差设定，零件之间无过盈配合需求，普通加工精度即可满足装配要求，大幅降低了生产过程中的品控难度。
