弧形转角石质民用阳台护栏结构设计

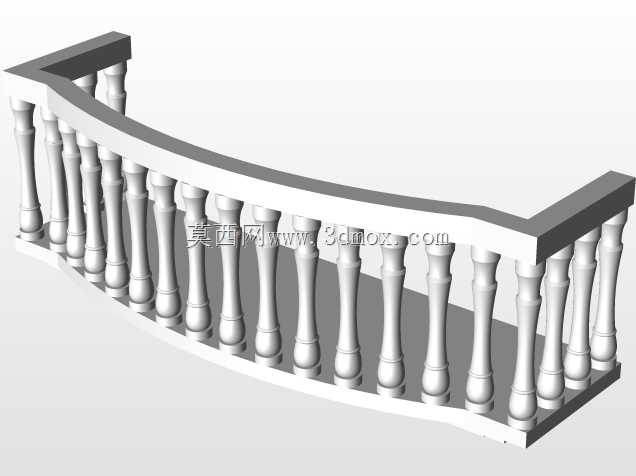

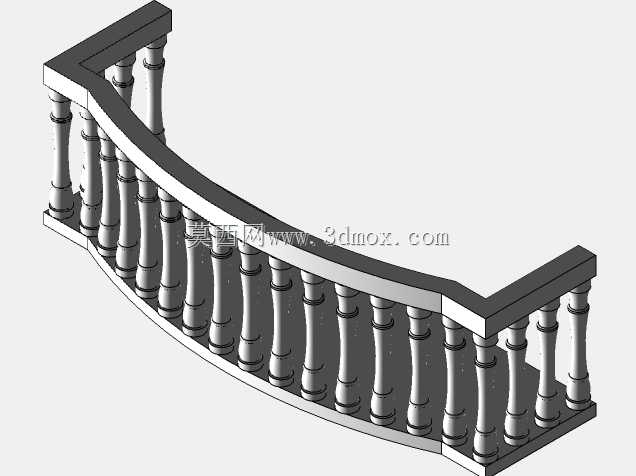

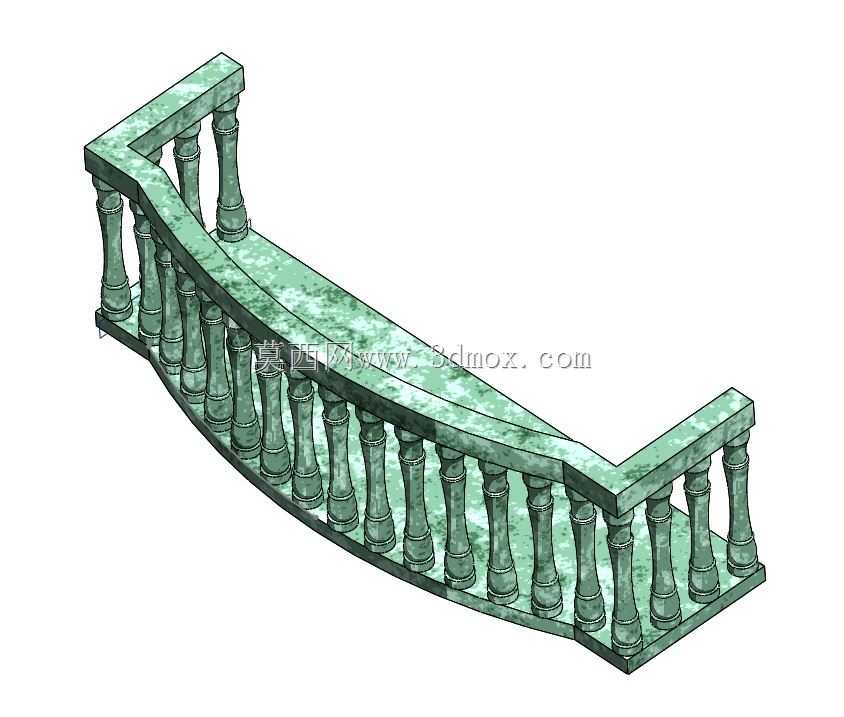

　　做民用建筑外围护结构建模的时候，这类弧形转角阳台护栏是很容易出细节问题的构件，很多新手建模时容易忽略安装边界的公差配合，最后导出的模型到现场安装时出现拼接缝隙过大、扶手线形不顺的问题。这个模型还原的是宝瓶柱式石质阳台护栏的弧形转角段，整体线形做了流畅的弧度过渡，没有生硬的折角，适配带弧形外凸的阳台外立面，在低层民用住宅、独栋别墅、民宿类建筑的外阳台区域应用较多，主要承担临边防护、外立面装饰的双重作用。

　　从功能特性来看，这类护栏的宝瓶柱采用等间距排布，每根立柱的上下端都做了收边处理，下端嵌入地袱梁的预留安装槽内，上端承托扶手梁，整体受力路径清晰，竖向荷载通过宝瓶柱传递到下部的地袱结构，侧向推力由扶手梁整体拉结分散，避免单根立柱受力过大出现断裂。扶手顶面做了微弧找坡，日常使用中不会积存雨水，能减少石材长期浸水出现的返碱、风化问题，延长构件的户外使用寿命。地袱梁作为整个护栏的基座，宽度比立柱排布宽度宽出20mm左右，既可以遮盖阳台结构板的边缘施工误差，也能给安装时的位置微调留出余量，现场施工时不需要额外对结构板做过多打磨处理，降低现场作业的工作量。

　　设计思路上，整个转角段采用对称式的弧度过渡，转角处的宝瓶柱做了角度微调，保证每根立柱都保持垂直状态，不会因为弧形排布出现立柱倾斜的问题，这一点和直段护栏的排布逻辑有明显区别——直段护栏的立柱都是平行排布，而弧形段的立柱延长线都指向圆弧的圆心，这样才能保证扶手的线形顺滑，相邻立柱之间的净空距离保持一致，符合民用建筑临边防护的间距要求，避免出现空隙过大导致的儿童坠落风险。扶手梁的截面采用上窄下宽的梯形截面，人手扶握的时候贴合度更好，不会有硌手的感觉，同时下部和立柱连接的位置做了加宽的连接边，增大粘接或者干挂时的接触面积，提升连接强度。

　　外形尺寸方面，整个转角段的护栏总高度控制在1100mm，符合民用建筑临边防护的最低高度要求，宝瓶柱的直径在120mm左右，相邻立柱之间的净空不大于110mm，满足安全规范要求。安装边界上，地袱梁底部需要和阳台结构板的完成面贴合，安装时需要在结构板上预留100mm宽的安装基准线，转角的两个直段延伸端都做了平接接口，可以和同规格的直段护栏直接拼接，接口处预留3mm的打胶缝隙，用来填充密封胶，避免雨水从拼接位置渗入构件内部。建模的时候需要注意，弧形段的扶手和地袱梁都采用扫掠特征生成，不能用多段直线拼接模拟圆弧，否则加工出来的构件会出现折线感，影响外立面的美观度；每根宝瓶柱的角度需要和所在位置的圆弧法线保持一致，装配的时候要逐根调整角度，不能直接阵列复制，否则会出现立柱和扶手、地袱梁无法贴合的问题。另外，这类石质构件的建模还要考虑石材加工的工艺特性，所有外露的棱角都做了3mm的圆角处理，避免加工、运输、安装过程中出现崩边掉角的问题，也能防止日常使用时棱角磕碰伤人。在实际项目应用中，这类护栏除了用天然石材制作，也可以根据模型调整材质参数，适配混凝土预制、人造石、GRC材料等不同材质的生产需求，只需要调整构件的壁厚参数就可以匹配不同材料的加工工艺要求，不需要重新搭建整体结构模型。
