尤文图斯足球俱乐部立体队徽标识造型

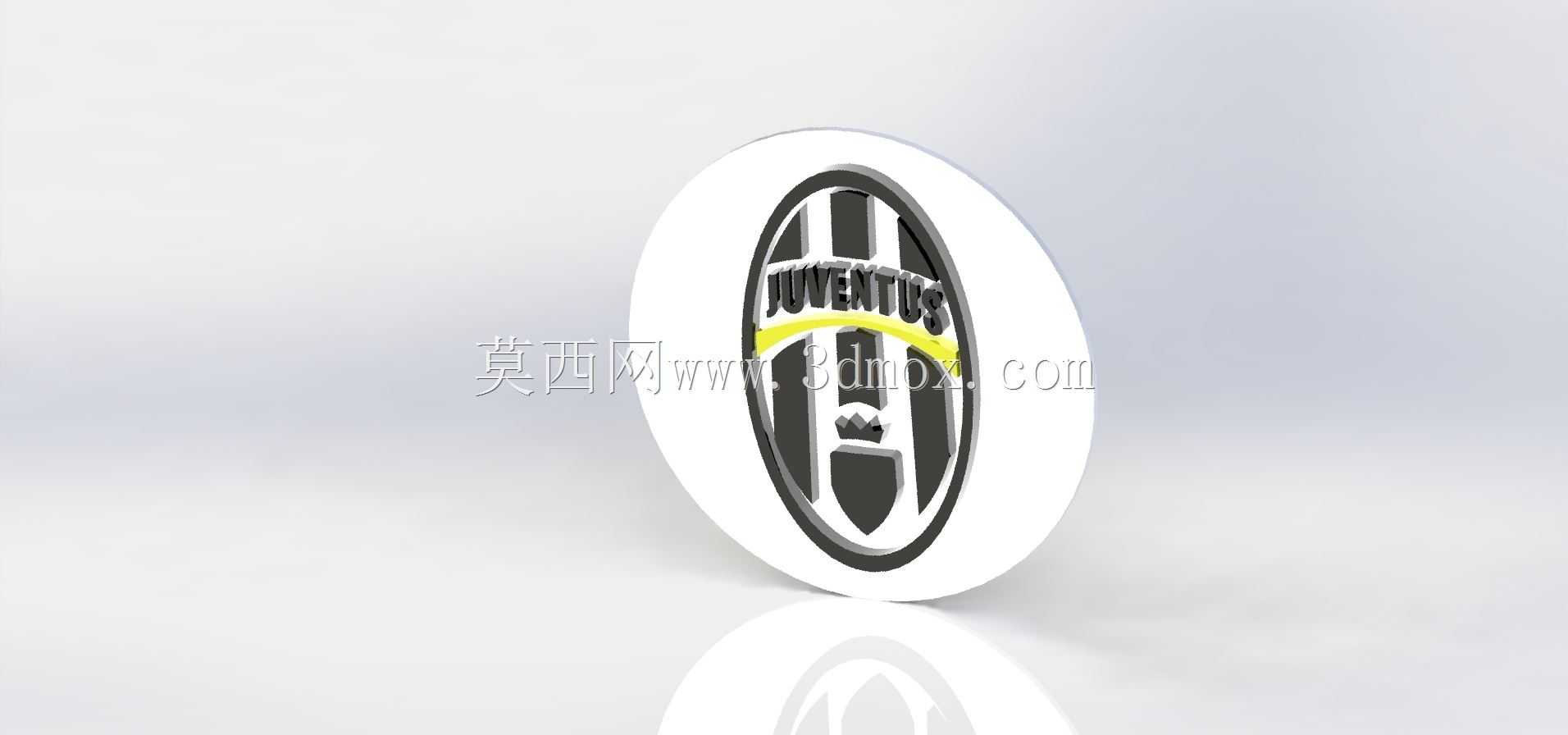

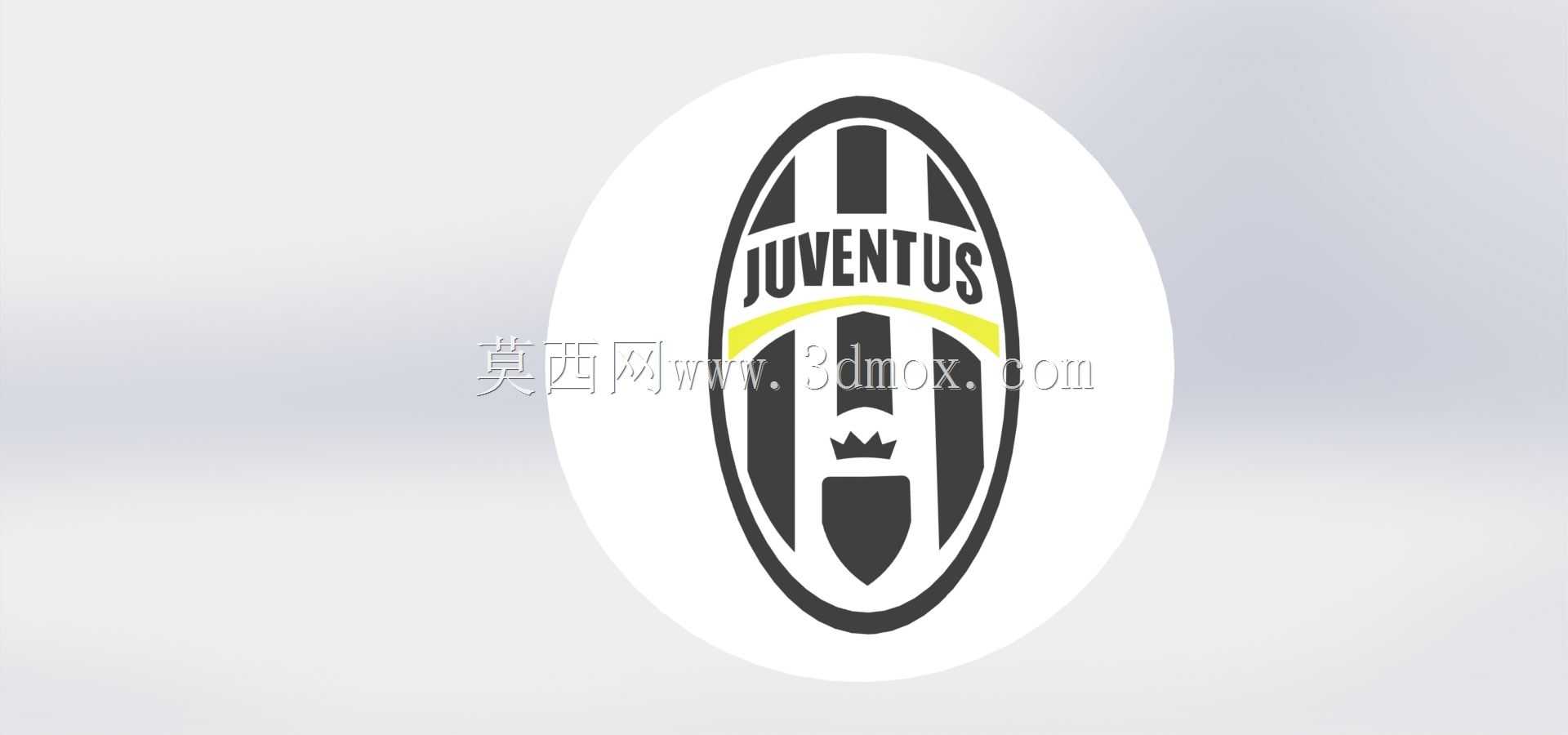

　　这款立体标识造型的设计，最初是为体育场馆周边导视系统、球迷周边产品开发、俱乐部线下活动展示场景做的结构方案，日常可应用在球迷商店陈列展架、俱乐部主题空间墙面装饰、官方周边衍生产品的结构参照等场景，区别于平面印刷的队徽，立体结构能在不同光照角度下呈现更具层次感的视觉效果，适配线下实体展示的立体视觉需求。从结构设计思路来看，整体采用椭圆外框作为基础承载轮廓，外框做等宽的凸起围边处理，围边厚度控制在8mm，既保证手持或安装时的结构强度，也不会因厚度过大显得笨重；内部的黑白竖条纹区域做下沉0.5mm的凹槽处理，条纹宽度严格按照队徽视觉比例均分，避免视觉上的宽窄失衡，中间的JUVENTUS字样区域做微凸1mm的浮雕处理，

　　字样下方的黄色飘带元素采用0.8mm的凸起高度，和文字区域形成细微的高度差，既保证触摸时的层次感，也不会因高度差过大积灰。底部的皇冠与盾牌元素，采用分层叠加的结构设计，皇冠部分的凸起高度为1.2mm，盾牌轮廓做0.3mm的倒角处理，避免尖锐边角在日常使用中造成磕碰划伤。整个标识的背部预留了3mm厚度的平整安装基面，基面中心位置预留了直径6mm、深度2mm的磁吸安装槽，可嵌入强磁片实现金属表面的免打孔安装，同时基面四周预留了四个直径2mm的沉头安装孔，可适配螺丝固定的安装场景，满足墙面、展架、桌面摆件等不同安装载体的固定需求。外形尺寸上，整体椭圆轮廓的长轴为120mm，短轴为90mm，整体最大厚度为15mm，

　　安装基面的平整度公差控制在0.1mm以内，保证安装后和安装面完全贴合，不会出现翘边缝隙。在细节处理上，所有凸起结构的边缘都做了R0.5mm的圆角过渡，避免加工过程中出现应力集中导致的崩边问题，同时不同高度的结构面之间采用平缓的斜面过渡，没有直角陡变，不管是采用3D打印加工还是注塑开模生产，都能顺利脱模，减少后续的打磨修整工作量。不同区域的高度差设计，也适配后续的分色喷涂工艺，下沉的条纹区域可直接遮蔽喷涂黑色，凸起的文字、飘带、皇冠区域可单独做分色处理，不需要额外制作复杂的遮蔽治具，能有效降低后续生产加工的工艺难度。作为标识类立体造型，结构设计上充分考虑了不同加工工艺的适配性，不管是小批量的3D打印打样，还是大批量的注塑生产，

　　都不需要对结构做大幅调整，安装结构的双方案设计，也让这款造型能适配更多的使用场景，不管是作为桌面摆件的底座安装，还是墙面的壁挂安装，亦或是金属展架的磁吸安装，都能直接通过预留的安装结构实现，不需要额外做结构改装。在实际使用中，这款立体标识相比平面标识，在灯光照射下会形成自然的阴影层次，在展会、球迷活动现场的远距离视觉识别度更高，不会因为光线反光导致标识内容看不清，同时立体的触感也能提升周边产品的质感，区别于普通的平面印刷周边。结构设计时也充分考虑了日常清洁的需求，所有结构缝隙的宽度都控制在1mm以上，不会因为缝隙过窄积攒灰尘后难以清理，表面的平整区域占比超过60%，日常擦拭清洁时不会有清洁死角。
