翻盖式金属板收纳盒结构设计

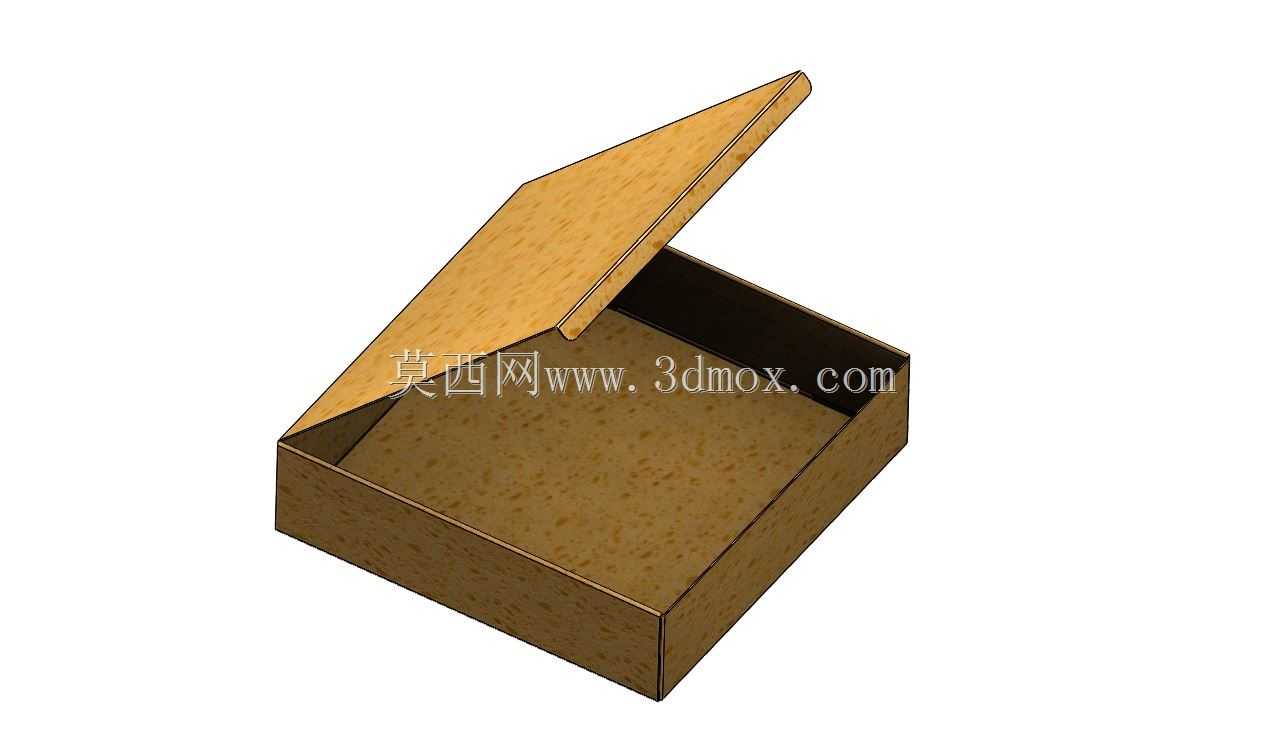

　　日常工业生产与民用场景中，这类翻盖式金属板收纳盒的应用覆盖范围极广，小到车间工位的零散紧固件收纳、检测工位的小型样件存放，大到民用场景的文创产品包装、精密小配件的储运防护，都能见到这类结构的身影。不同于注塑成型的塑料盒体，采用金属板材加工的盒体拥有更高的结构强度，抗磕碰、抗挤压性能更优，在存在轻微磕碰、油污沾染的工业工位场景下，使用寿命远高于普通塑料收纳容器。从结构设计逻辑来看，这款盒体采用一体式折弯成型的主体结构，盒身四个侧壁由整块金属板材通过折弯工艺拼接成型，接缝处采用焊接或者咬边工艺完成固定，避免额外拼接件带来的结构缝隙，既提升了盒体的整体刚性，也减少了藏污纳垢的死角，在需要定期清洁的工位场景下，擦拭清理的效率更高。

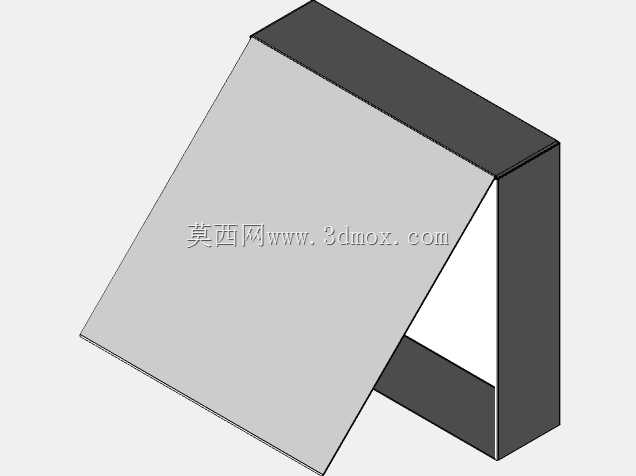

　　盒盖与盒身的连接采用一体折弯的铰接位，没有额外加装独立合页零件，这种设计一方面减少了装配工序，降低加工过程中的零件管理成本，另一方面也避免了小尺寸合页容易受外力变形脱落的问题，在频繁开合的使用场景下，铰接位的耐用性更有保障。盒盖的折弯边做了适配盒身内壁的尺寸匹配，盖合状态下折弯边嵌入盒身内侧，能够实现较好的限位效果，避免盒盖在搬运过程中出现横向滑移，同时也能在一定程度上阻挡外界粉尘进入盒体内部，对存放的物件起到基础防护作用。从尺寸边界来看，这类盒体的外形尺寸可以根据实际存放需求做灵活调整，设计过程中需要重点关注折弯工艺的圆角半径，金属板材折弯时的内R角通常与板材厚度保持一致，避免折弯处出现应力集中导致的开裂问题，

　　盒身侧壁的高度与盒盖折弯边的长度需要做尺寸匹配，预留0.2到0.3毫米的装配间隙，保证开合过程顺畅无卡滞，同时不会因为间隙过大导致盖合后松动。盒体底部通常会做微幅的折边处理，折边宽度控制在5到8毫米即可，既能够提升盒体底部的结构刚性，避免盛放较重物件时底部出现鼓胀变形，也能让盒体放置在工作台面时拥有更平稳的支撑面，减少放置时的剐蹭划痕。在实际选型应用中，如果是用于车间存放金属零件，可以在板材表面做喷塑或者镀锌处理，提升防锈抗腐蚀能力；如果是用于民用文创类场景，可以在板材表面做覆膜、转印处理，适配不同的外观需求。不同于带锁扣的重型金属箱，这款轻量化的翻盖盒没有额外的锁止结构，依靠盒盖与盒身的尺寸配合实现盖合固定，适合存放重量较轻、

　　不需要高等级密封防护的物件，开合操作单手即可完成，在需要频繁取放物件的工位上使用，操作效率更高。设计过程中还需要注意板材厚度的选择，常规尺寸下选用0.5到1毫米厚度的冷轧钢板即可满足结构强度需求，如果需要盛放重量更大的物件，可以适当提升板材厚度，同时在盒身侧壁增加压筋结构，在不增加过多板材重量的前提下提升侧壁的抗变形能力。盒盖开启后的最大角度控制在100度到110度之间即可，避免开启角度过大导致铰接位长期受反向应力出现变形，同时也能保证开启状态下盒盖不会遮挡取放物件的操作空间。这类钣金结构的盒体在加工时不需要复杂的模具，通过激光切割下料、数控折弯、焊接打磨即可完成小批量生产，生产灵活性高，针对不同场景的定制化调整成本更低，相比注塑盒体需要开模的前期投入，小批量定制场景下的综合成本优势十分明显。在实际装配测试中，需要重点验证铰接位的开合顺畅度，反复开合测试后铰接位不应出现松动、卡滞或者板材开裂的问题，盒体放置在水平面上时的翘曲量不应超过0.5毫米，保证放置平稳，盖合后盒盖与盒身的缝隙均匀，最大缝隙差不超过0.3毫米，避免出现一侧缝隙过大的问题。
