西门子TP1500舒适型人机交互操作终端

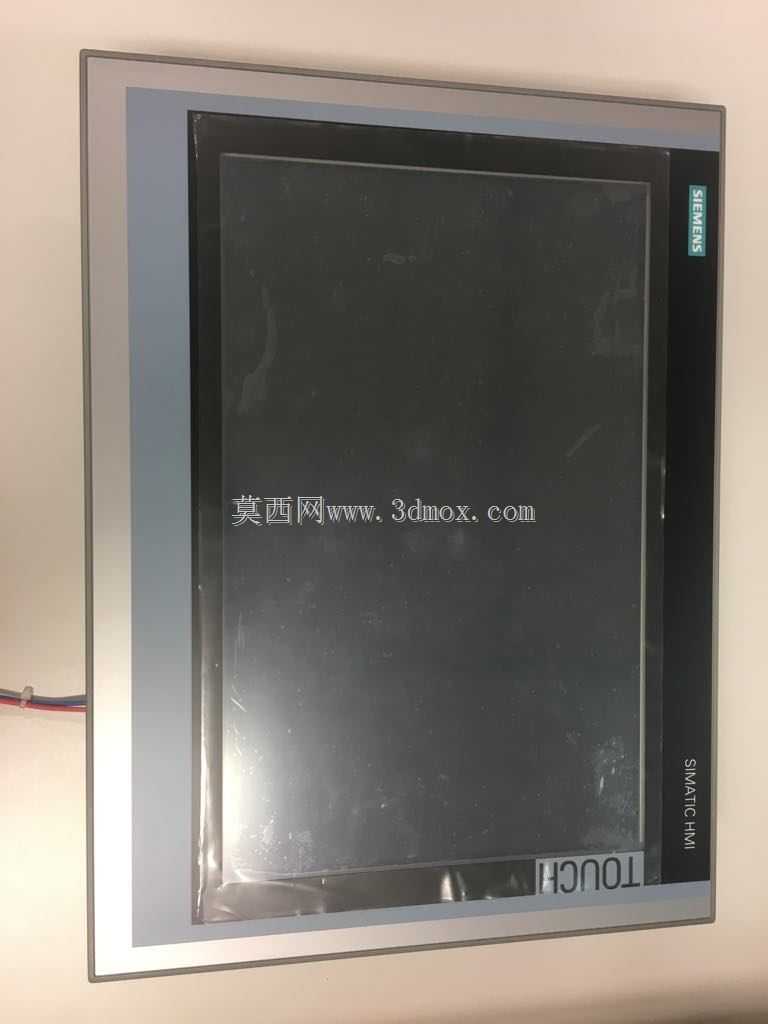

在自动化产线改造、智能装备集成的现场调试环节，触控式人机交互终端是连接操作人员与底层控制系统的核心节点，这款西门子TP1500舒适型操作终端的三维结构，完全还原了实体设备的安装与外观细节，能直接嵌入电控柜面板完成装配适配。从实际使用场景来看，这类终端常部署在生产线主控工位、单机设备操作侧、车间集中监控台位置，承担工艺参数下发、设备运行状态可视化、故障报警弹窗提示、生产数据实时采集展示的功能，操作人员无需深入PLC程序层，即可通过触控交互完成设备启停、参数微调、配方切换等日常操作，大幅降低一线操作的技术门槛。

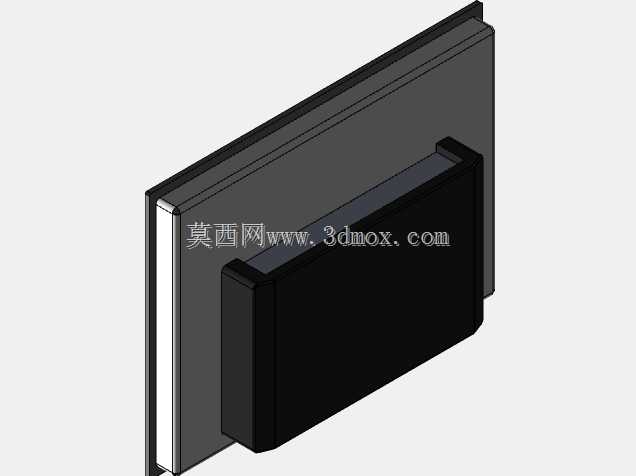

设计层面，这款终端采用前屏薄型面板加后置安装盒的分体式结构，前面板做了窄边处理，屏幕区域占比充足，触控区域覆盖整块显示面板，操作时的误触概率被控制在较低水平；后置的安装腔体预留了接线、通讯模块插接的空间，安装时仅需在电控柜面板开出对应尺寸的矩形开孔，将终端从面板前侧嵌入后，通过配套的卡扣从柜体内部锁紧即可完成固定，无需额外的打孔固定工序，适配常规厚度的冷轧钢电控柜面板。

从安装边界来看，建模时严格还原了设备的外轮廓尺寸，前面板的外延尺寸略大于柜体开孔尺寸，能完全覆盖开孔边缘的裁切毛刺与缝隙，配合面板背面的密封胶条，可达到常规工业现场的防尘防泼溅要求，适配车间多尘、存在少量切削液飞溅的使用环境；后置腔体的深度尺寸经过精准还原，设计电控柜内部布局时，可直接参考模型预留安装空间，避免出现接线端子挤压、与柜内线槽或其他电气元件干涉的问题。终端后侧的接口位置也完全按照实体设备排布，建模时预留了通讯口、电源口的对应位置，在做三维布线设计时，可直接从模型接口位置引出线缆走向，完成柜内布线的预规划，减少现场接线的返工量。

不同于普通消费级触控屏，这款工业级操作终端的前面板采用硬质耐磨材质，能耐受现场操作人员频繁触控操作的磨损，长期使用也不会出现表面划痕影响显示效果的问题；整体结构无外露的可拆卸螺丝，外观整洁的同时，也避免了车间粉尘、水汽从装配缝隙渗入设备内部的风险，能在常规工业环境下长期稳定运行。在做设备三维方案布局时，直接调用该模型即可完成操作工位的人机交互点位布置，无需从零开始建模，能大幅缩短方案设计阶段的建模周期，同时保证布局尺寸与实际安装尺寸完全匹配，避免后期安装时出现尺寸不符的问题。
