车床加工带滚花外螺纹连接销轴结构

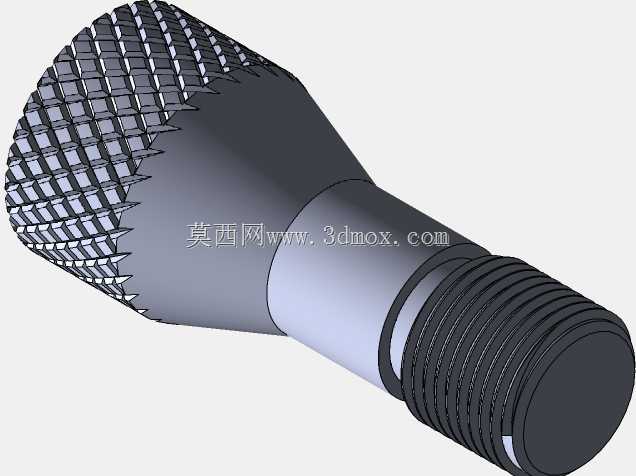

该零件属于机械装配场景中常用的轴类连接构件，主要用于工装夹具、小型设备模组之间的定位与可拆卸连接场景，在车间日常设备改造、工装自制环节中使用频率较高。零件头部采用网纹滚花结构设计，滚花区域覆盖整个大径端头外表面，网纹齿形均匀排布，该结构的核心作用是在无工具辅助的手动装配场景下，增大手指与零件表面的摩擦力，方便操作人员手动拧紧或调整零件位置，避免装配过程中出现打滑，尤其适合需要频繁拆装调整的工位使用。零件主体采用阶梯轴结构设计，从滚花端头向内依次设置过渡锥面、光轴定位段、外螺纹连接段，各段之间通过圆弧过渡衔接，减少应力集中风险。光轴定位段的外径尺寸与对应安装孔采用间隙配合设计，装配时可快速插入定位孔完成初定位，保证零件与安装基体的同轴度，避免螺纹段承受径向剪切力，提升连接结构的使用寿命。尾部的外螺纹段采用标准普通三角螺纹设计，螺纹牙型规整，可与标准螺母直接配合锁紧，实现两个构件之间的紧固连接，螺纹段末端设置有微小的倒角结构，方便螺母旋入时的对中，避免首牙螺纹磕碰损坏。设计过程中优先考虑了车床加工的工艺可行性，整个零件除滚花工序外，其余外圆、锥面、螺纹结构均可在普通卧式车床上一次装夹完成加工，无需二次掉头装夹，有效保证各段结构的同轴度公差，减少装夹辅助时间，适配车间小批量自制加工的生产条件。滚花工序安排在精车外圆之后进行，滚花时控制合适的进给压力与主轴转速，保证网纹清晰无乱牙，滚花后大径尺寸略大于光轴段外径，可同时起到轴向限位的作用，避免零件从安装孔中意外脱出。零件的整体长度根据实际安装空间确定，光轴段长度匹配被连接件的总厚度，螺纹段长度预留足够的螺母锁紧行程，同时避免螺纹过长导致装配后与其他零部件发生干涉。实际使用中，该类零件可替代部分标准销轴使用，针对非标准安装场景的适配性更强，滚花结构的加入让手动调节环节无需额外工具，在车间快速换模、工装调试等场景下能有效提升装配效率，结构简单可靠，加工难度低，适合车间现场按需加工制作。
