带内置缓冲结构的低摩擦线轴支撑座

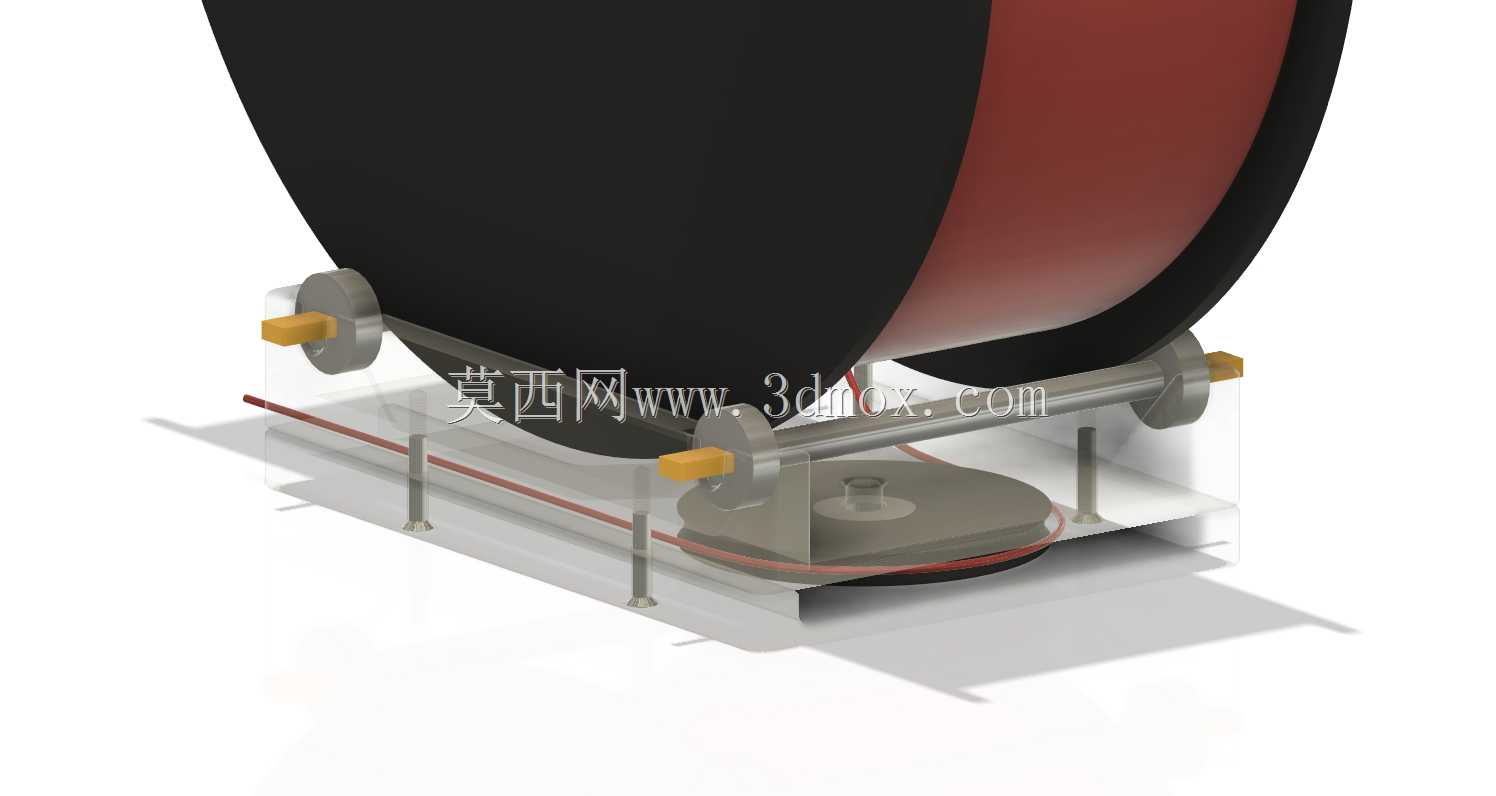

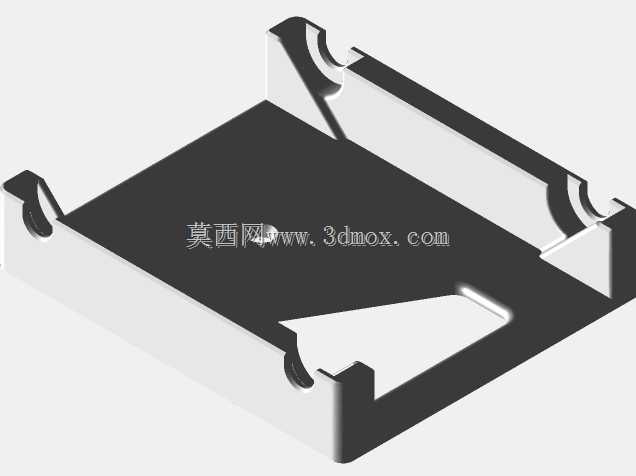

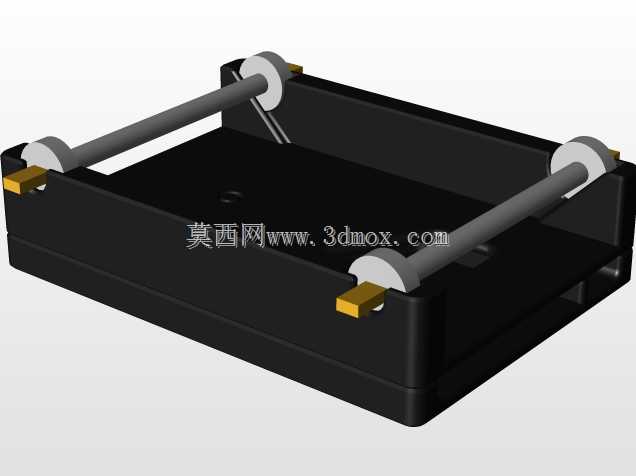

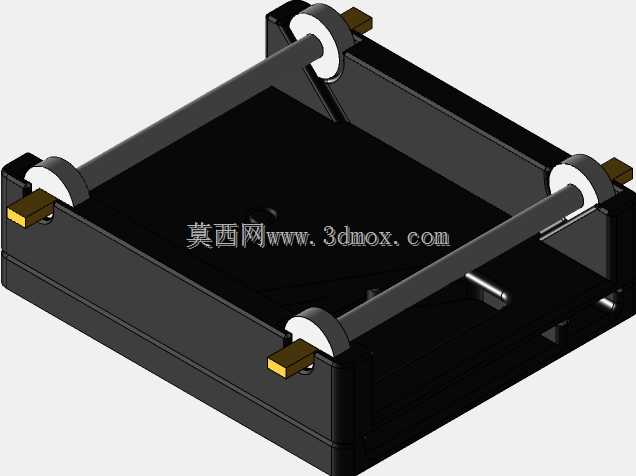

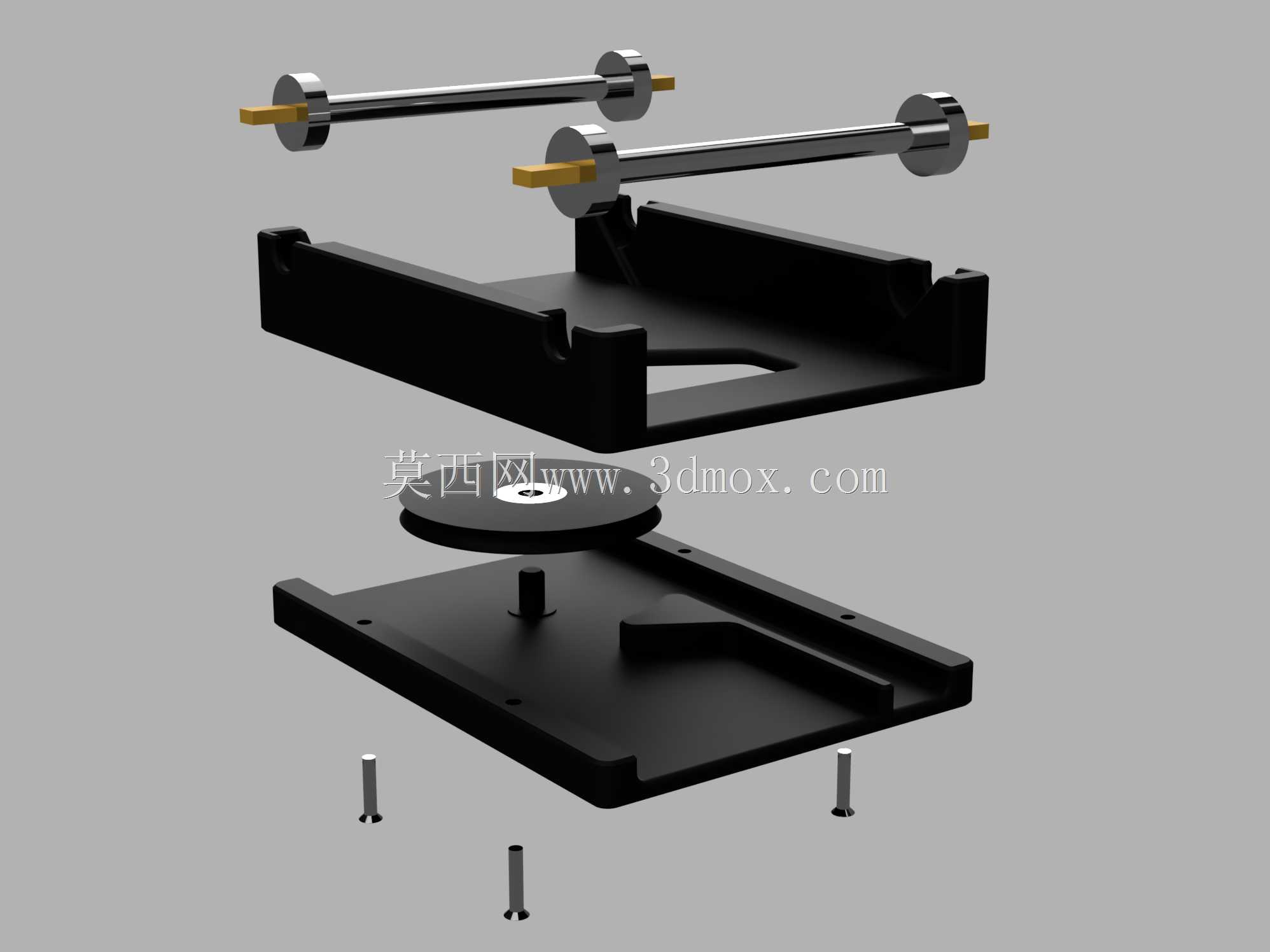

这款线轴支撑结构最初围绕FDM 3D打印设备的多材料供料场景开发，核心解决打印过程中线轴转动卡滞、拉扯耗材导致的打印断料、层纹偏移问题，同时适配不同重量规格的耗材线轴使用需求。结构采用分层式布局，底部为带安装孔位的平板基座，可直接通过螺栓固定在设备框架或独立工作台面上，基座预留的安装孔位兼容常见2020、3030铝型材的槽距标准，也可通过打孔适配木质、亚克力等自定义机架的安装需求，安装边界可根据实际使用场景调整固定位置，无需额外定制转接件。中层设置内置缓冲承托结构，通过中心定位柱与旋转承托盘配合，承托盘与基座之间预留缓冲行程，可抵消线轴转动过程中的径向跳动，避免耗材拉扯力突变传递到送料机构。上层设置两根平行的悬臂式导向轴，轴端搭配限位挡块，线轴可直接套设在导向轴上实现转动，导向轴表面做低摩擦处理，配合轴端的顺滑转动结构，即使满卷耗材重量达到2公斤，也能保证线轴转动阻力极小，不会出现送料滞后的问题。设计过程中特意做了模块化拆分，所有部件无复杂倒扣结构，可直接通过FDM工艺打印制作，无需额外支撑结构，装配时仅需少量标准紧固件即可完成组装，日常维护时可直接拆卸更换磨损的转动部件。除了3D打印供料场景外，该结构也可适配小型线材放卷、缝纫线架、电子线束放线等需要低摩擦转动支撑的场景，使用时可根据待承托线轴的宽度调整两根导向轴的间距，适配不同内孔直径、不同宽度的线轴使用，缓冲结构可抵消线轴因绕线不均产生的偏摆，保证线材输出张力稳定。结构整体采用对称式布局，承重受力均匀，长时间承载满卷线轴也不会出现结构变形，悬臂轴的承重冗余足够覆盖1公斤到2公斤的常规线轴重量，若需承载更重的线轴，可直接加厚基座板材厚度、更换更高强度的导向轴即可拓展承重范围，无需改动整体安装接口。
