Ender3端部止动器自动校准支架结构

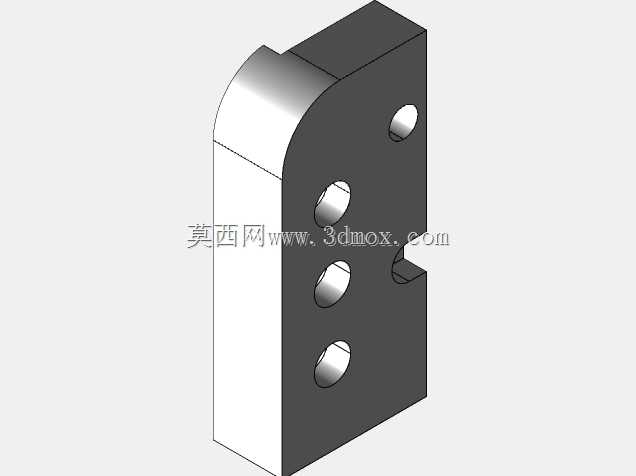

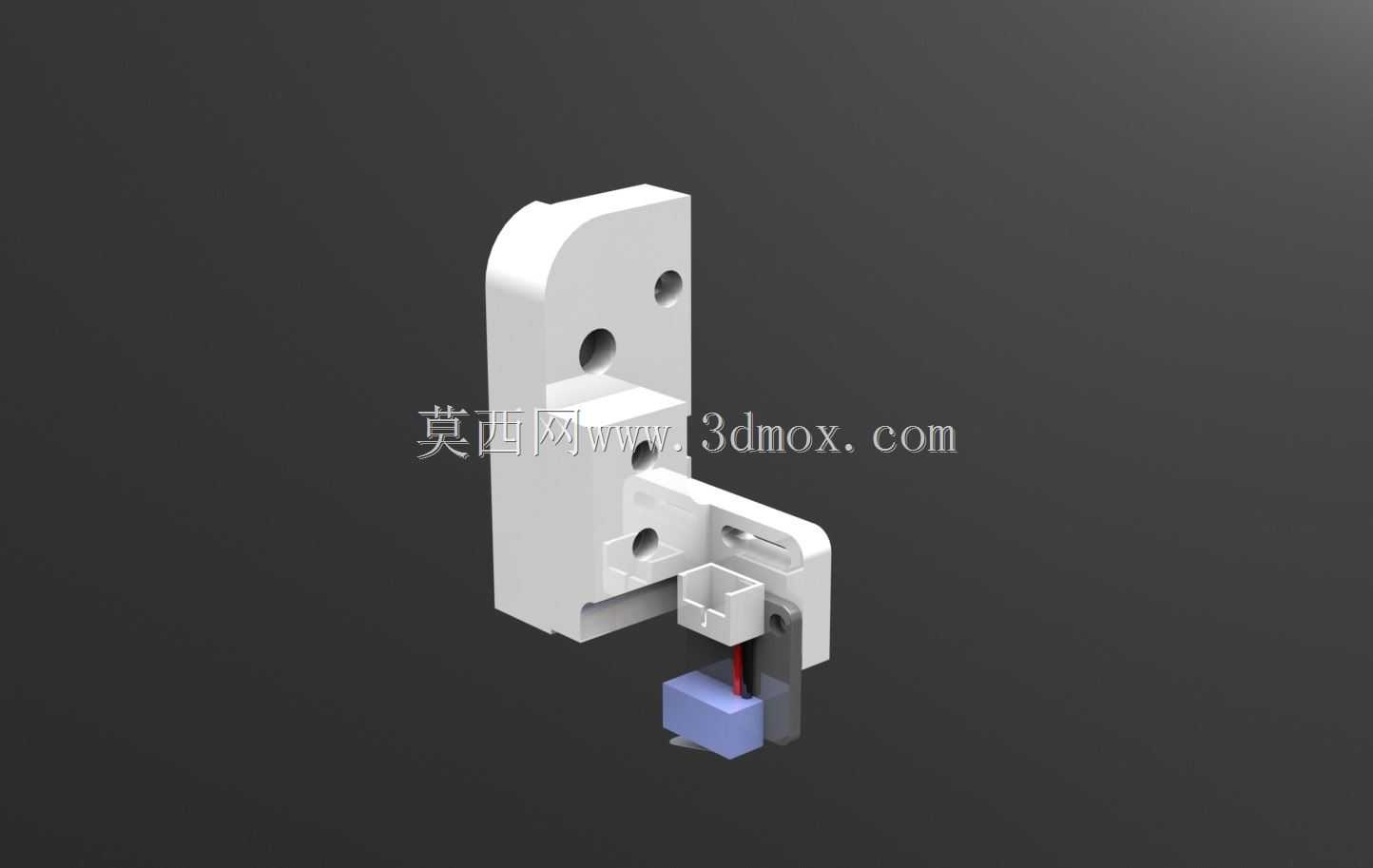

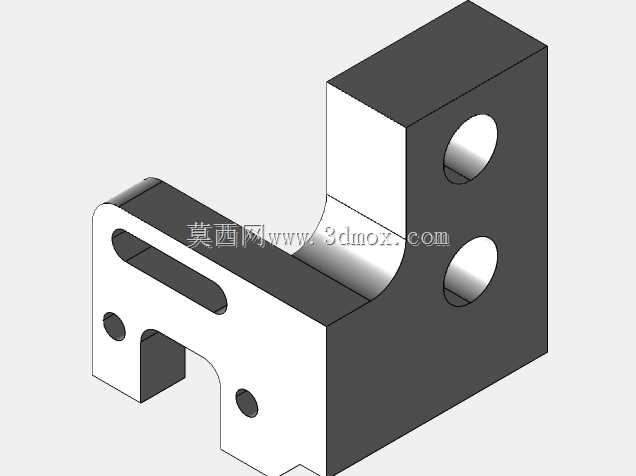

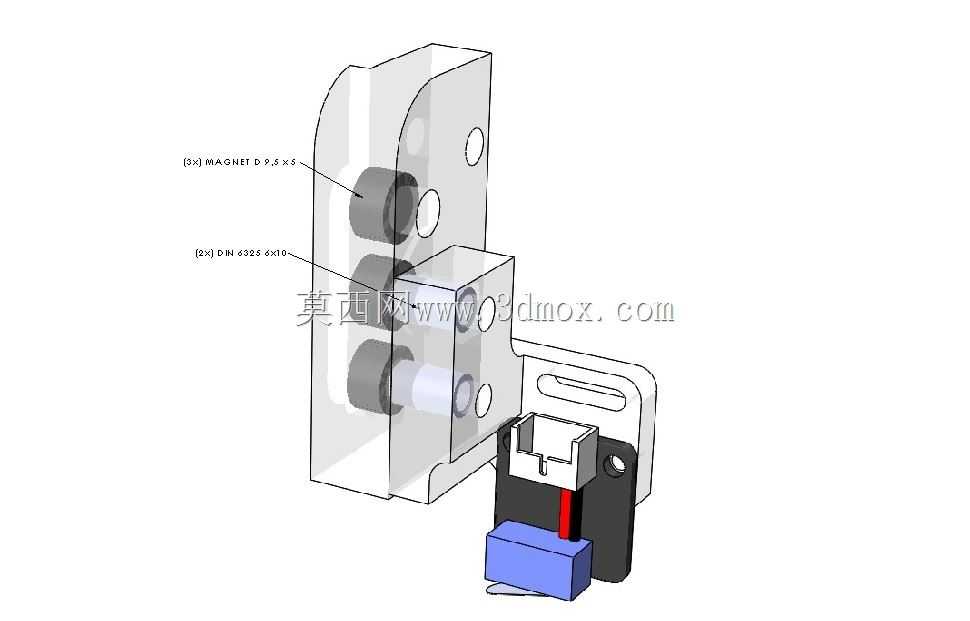

桌面级FDM3D打印机的端部止动定位精度，直接决定了打印起始位的校准效率与首层打印成功率，传统固定式止动支架仅能提供单一位置的硬限位，每次更换打印头、调整热床高度后都需要手动拧动螺丝调整触发位置，反复对位耗时长且容易出现校准偏差，这款适配Ender3机型的端部止动器支架，正是针对桌面级设备日常校准的痛点做的结构优化。从实际装机的适配边界来看，支架主体采用L型弯折的安装基座，基座上预留的三个沉头安装孔完全匹配Ender3机型X轴端部铝型材的原有安装孔位，不需要对原有设备做任何打孔、切割改装，直接替换原有支架即可完成装配，基座侧边的让位槽完全避开了同步带、走线槽的原有运动路径，不会出现运动干涉问题。结构设计上最核心的改动是给止动器保持架做了双位置切换的结构，保持架通过转轴与基座连接，可在上下两个工作位之间灵活切换，保持架上预留了标准的磁铁嵌装槽，下位对应设备自动校准的工作位置，此时止动器触发位置对准热床校准探针的触发行程，设备启动自动调平流程时可以精准触发行程开关，完成Z轴零点的自动校准；当校准流程结束进入打印作业状态时，可将保持架拨动至上位，此时止动器的触发位置抬升，避开打印过程中打印头、模型的运动路径，不会出现打印过程中误触止动器导致打印中断的问题。保持架上的止动器安装槽做了0.2mm的间隙余量设计，既可以保证常用的机械式行程开关卡装后不会出现晃动，也预留了小范围的位置微调空间，使用者可以根据自己装配的探针实际长度，微调开关的前后位置，适配不同改装方案的触发需求。支架上的所有转角位置都做了R2的圆角过渡，没有尖锐的直角棱边，装配时不会划伤线材或者操作人员的手部，磁吸定位的结构让位置切换不需要拧动任何紧固件，手动拨动即可完成档位切换，长期使用也不会出现螺丝滑牙、定位偏移的问题。从实际使用场景来看，不管是日常做设备维护更换配件后的校准，还是日常打印前的零点确认，这款支架都能省去反复调整限位螺丝的步骤，双位置的结构设计同时兼顾了自动校准的触发精度需求和打印过程中的运动安全需求，结构上没有多余的冗余设计，整体重量控制在15g以内，不会给X轴运动端增加额外的负载，不会影响打印头的运动响应速度。
