CSWA认证练习用带曲面叶片轮盘零件

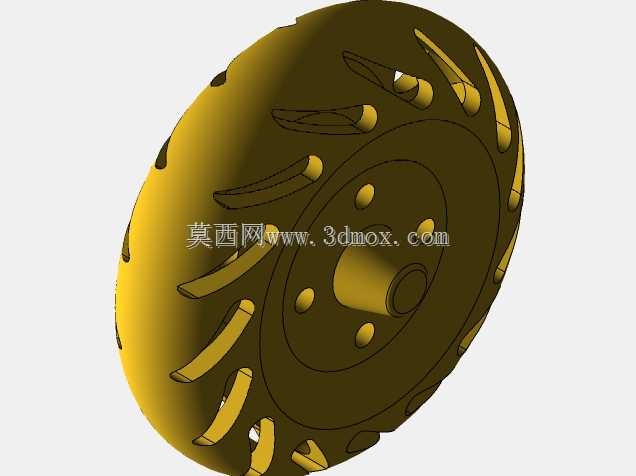

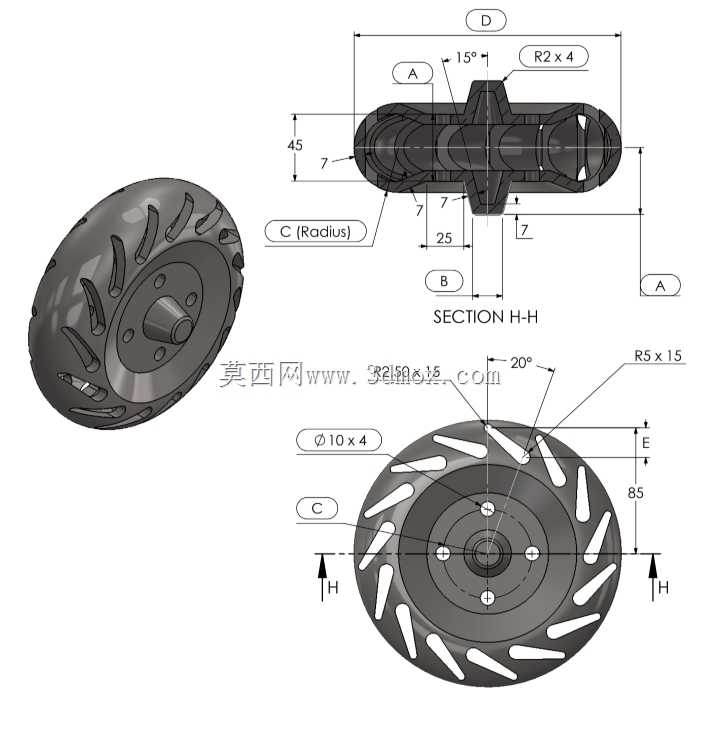

该轮盘类零件属于典型的CSWA技能考核练习建模对象，整体为回转类带周向均布曲面叶片的结构，核心应用场景覆盖小型流体输送设备叶轮、轻型行走机构驱动轮、教学实训建模考核三大类方向。从实际用途来看，作为叶轮使用时，周向分布的曲面叶片可在回转过程中推动流体介质形成定向流动，适配小型低压风机、微型水泵的动力端结构需求；作为行走轮使用时，外轮廓分布的凸起叶片结构可增大与松软接触面的抓附力，适配小型勘探机器人、农用作业小车的行走端部件需求；作为建模练习对象时，其融合了回转基体建模、周向阵列、曲面切除、凸台定位等多项核心建模操作，能够有效检验建模人员对基础特征命令的掌握程度。从功能特性来看，零件中心设置有带定位台阶的安装轴孔，可直接与对应直径的驱动轴配合，轴孔周边均布的四个小圆凸台为安装锁紧位，可穿入紧固件实现轮盘与轴端的轴向固定，避免回转过程中出现周向打滑或轴向窜动。周向分布的曲面叶片采用变曲率流线型设计，作为叶轮使用时可减少流体冲击带来的能量损耗，降低运转过程中的紊流噪音；作为行走轮使用时，叶片的倾斜角度可在接触地面时形成楔入效应，提升在泥泞、草地等非硬化路面的通过性能。设计思路上，整体采用回转基体作为核心主体，先通过旋转命令构建轮盘的基础盘体与中心轴孔结构，再完成单个曲面叶片的特征构建，通过圆周阵列命令实现所有叶片的均布排布，最后完成安装孔、边缘减重缺口的细节特征，建模过程中需重点把控叶片的曲面曲率与阵列角度公差，避免出现阵列后特征错位、曲面接合处出现缝隙的问题。外形尺寸与安装边界方面，零件整体为等直径回转结构，外圆轮廓无超出回转直径的凸起结构，中心安装轴孔的深度与盘体厚度保持一致，安装锁紧孔的中心圆直径小于叶片根部的分布直径，装配时可直接从轴端套入，紧固件锁紧后叶片部分不会与相邻的安装支座产生运动干涉，边缘的减重缺口可在不影响结构强度的前提下降低零件整体重量，减少回转过程中的转动惯量，提升启停阶段的响应速度。
