双层阶梯式金属框架作业操作台设计

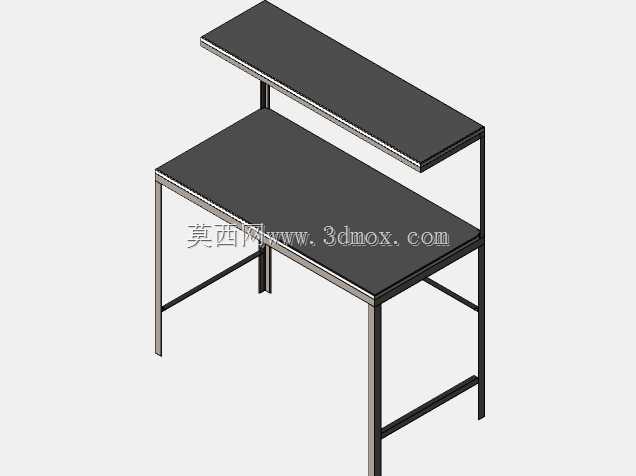

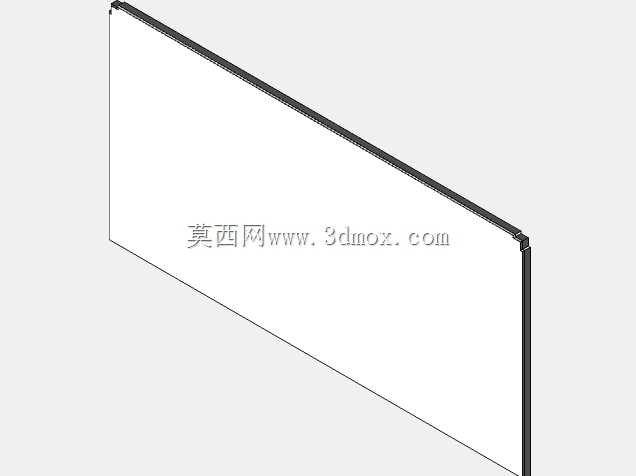

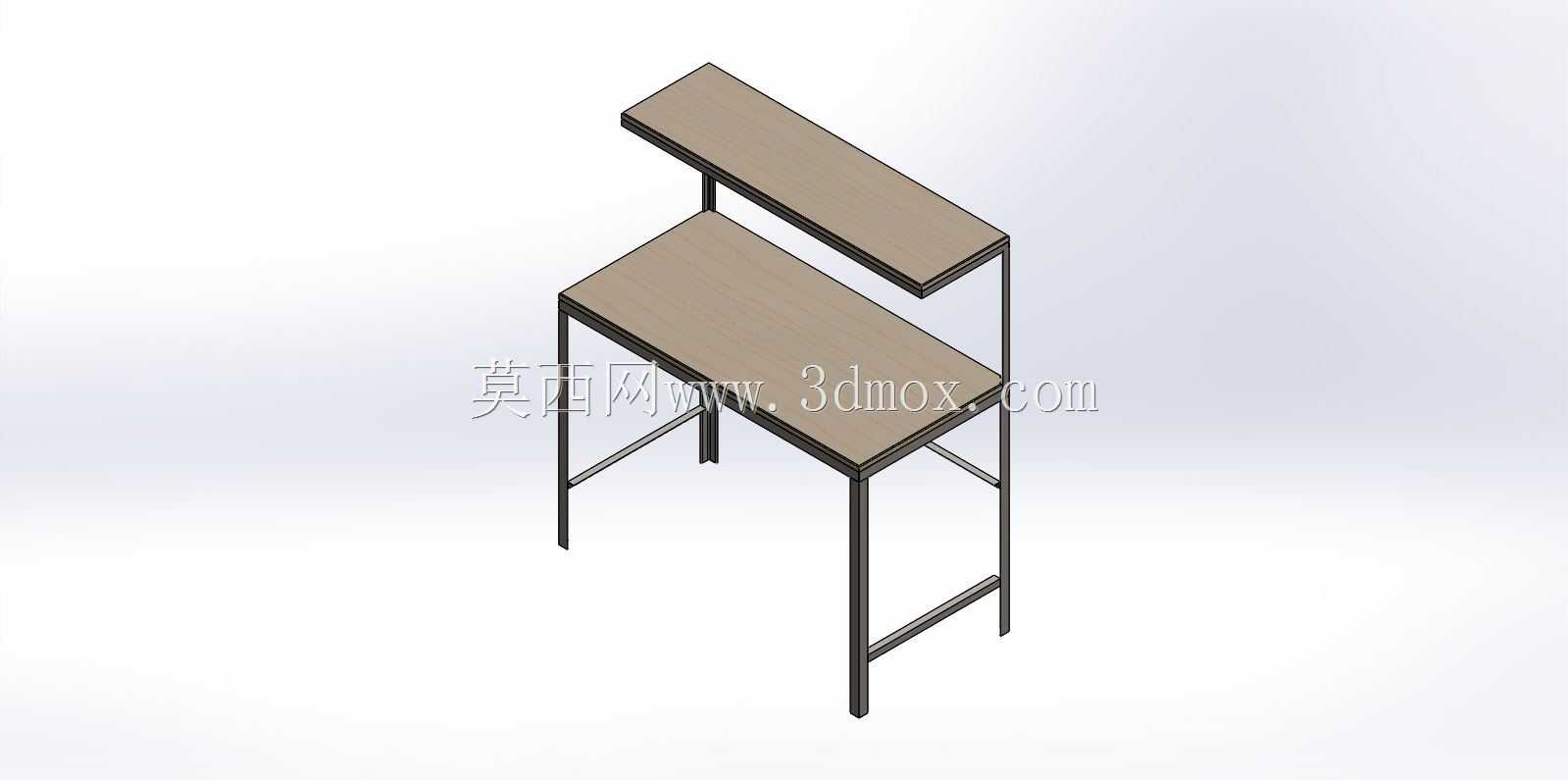

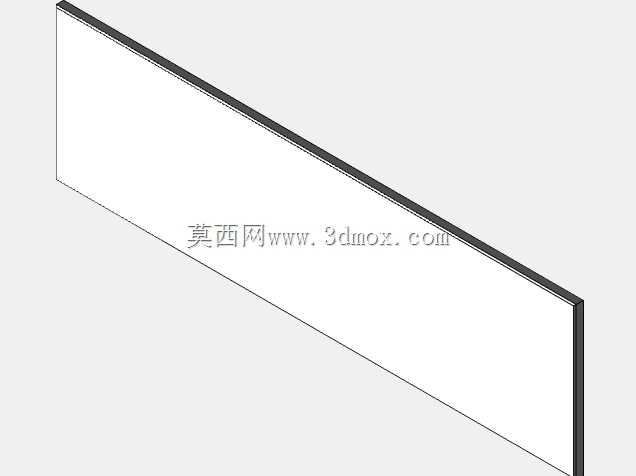

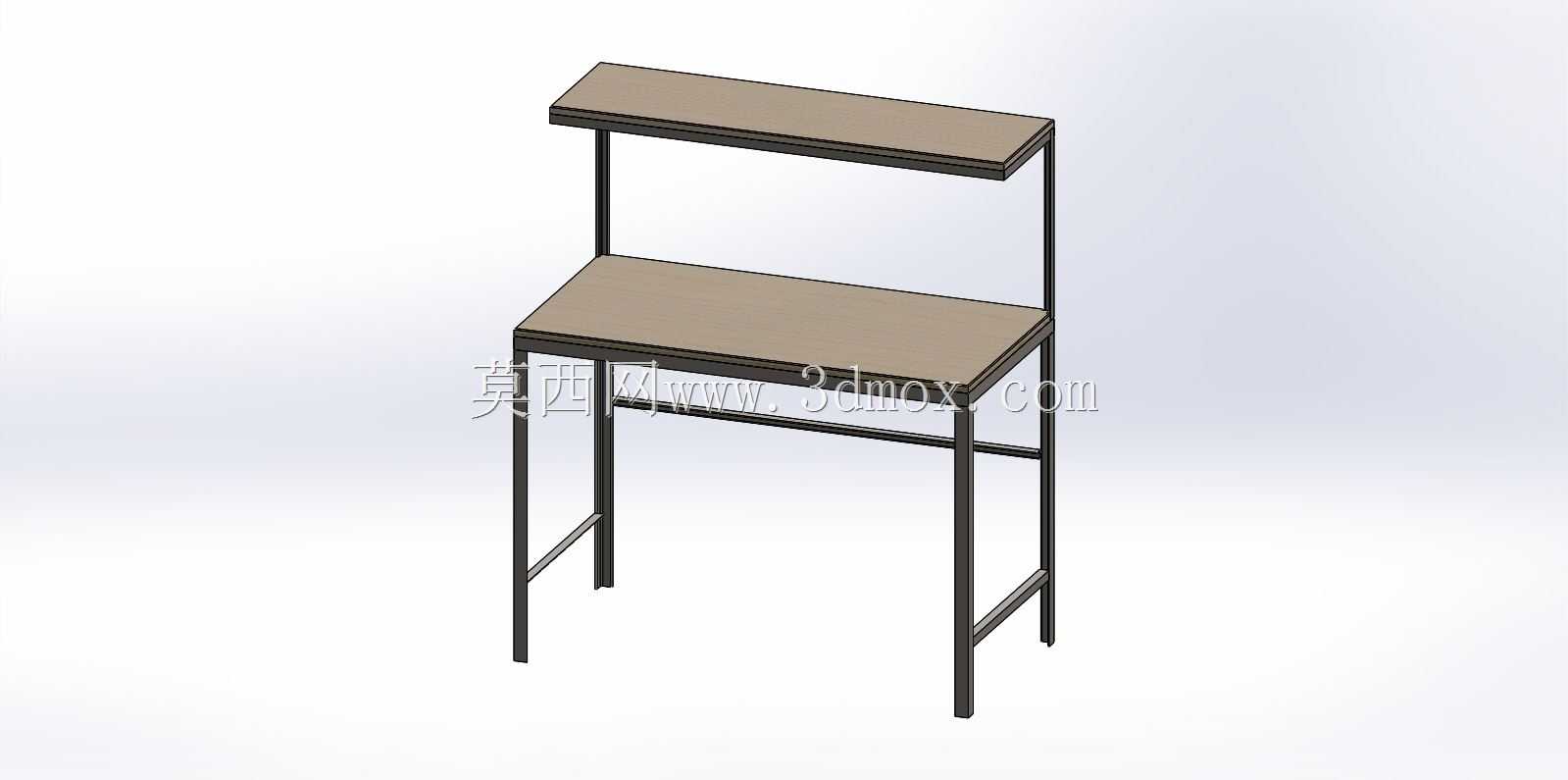

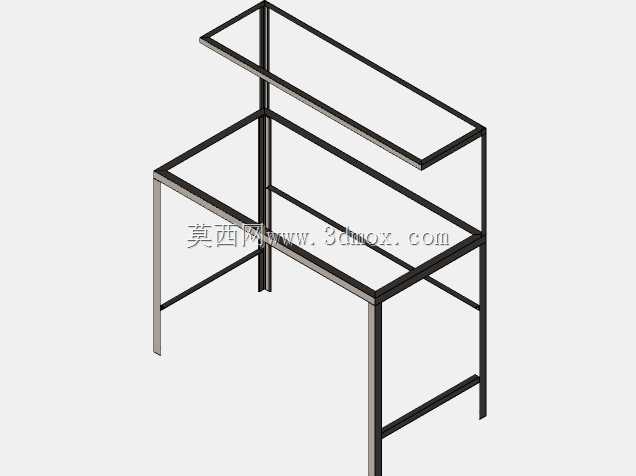

这款双层阶梯式作业操作台，主要面向车间工位物料分层摆放、小型工件装配作业、检测工位工具收纳这类场景设计，区别于常规单层工作台，上下两层台面存在明确的高度差与进深差，能有效利用垂直空间，避免单层台面上工具、工件、待检物料混放导致的拿取混乱问题。从实际使用逻辑出发，下层台面作为核心作业面，预留了充足的腿部活动空间，框架采用方管焊接成型，支腿垂直落地，在支腿中下部设置横向连接杆件，一方面强化整体框架的抗扭刚度，避免操作人员倚靠或放置较重工件时出现框架晃动，另一方面也可作为脚踏支撑，适配不同身高操作人员的作业姿态调整。上层台面进深更窄，安装位置靠后且高度高于下层作业面，不会遮挡下层作业的操作视线，主要用于放置常用工具、作业指导文件、小型量具或者待装配的小型零部件，操作人员无需弯腰或者大幅转身即可拿取上层物料，能有效减少作业过程中的无效动作幅度，提升长时间工位作业的舒适度。设计过程中优先考虑焊接结构的工艺性，所有框架连接节点均采用直角对接焊接，无需复杂的弯管或者异形切削加工，普通焊接工位即可完成框架的成型制作，台面采用平板铺装，与框架上表面通过沉头连接件固定，保证台面平整无凸起，不会刮伤工件或者勾挂操作人员衣物。安装边界方面，整体占地投影为矩形，支腿底部可搭配可调脚垫，适配车间地面不平整的安装场景，无需额外打膨胀螺栓固定即可保证放置稳定性，上层台面的悬挑长度经过受力校核，即使在台面边缘放置满负载的工具盒，也不会出现框架前倾失稳的问题。两层台面的高度差经过实际作业姿态验证，站立作业时视线自然下落即可覆盖下层作业面，抬眼即可清晰看到上层台面上的标识与物料，不会因为上层台过高遮挡车间照明光线，在下层作业面的下方未设置额外的柜体或者隔板，预留出充足的腿部伸入空间，操作人员既可以站立作业，也可以搭配高脚凳采取坐姿作业，适配不同作业时长的工位需求。框架的横向连接杆除了结构强化作用外，也可临时悬挂轻型工具挂架或者废料收集袋，拓展工位的收纳能力，整体结构无易积尘的异形死角，日常车间清洁维护时可直接擦拭台面与框架表面，适配多粉尘、多油污的生产车间使用环境。
