餐饮后厨不锈钢隔油池结构设计

在商用餐饮后厨的给排水系统设计中，隔油池是必不可少的配套处理单元，主要承担餐厨含油废水的预处理功能，避免油脂直接排入市政管网造成管道堵塞、污水站处理负荷超标等问题。这款隔油池采用箱体式一体化结构，主体外壳选用不锈钢板材焊接成型，适配后厨潮湿、多油污的使用环境，具备良好的抗腐蚀能力与结构强度，日常清洁维护时可直接用高压水枪冲洗内壁，不易附着油污残渣。

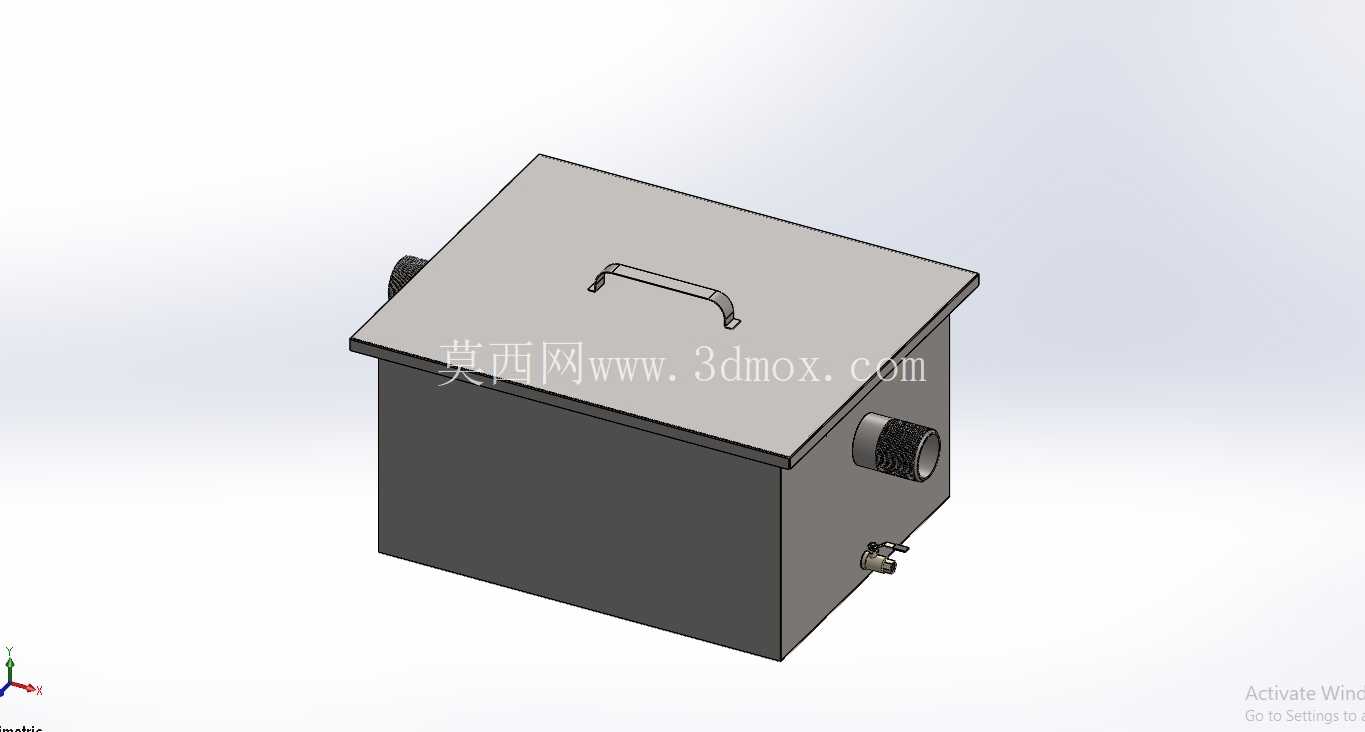

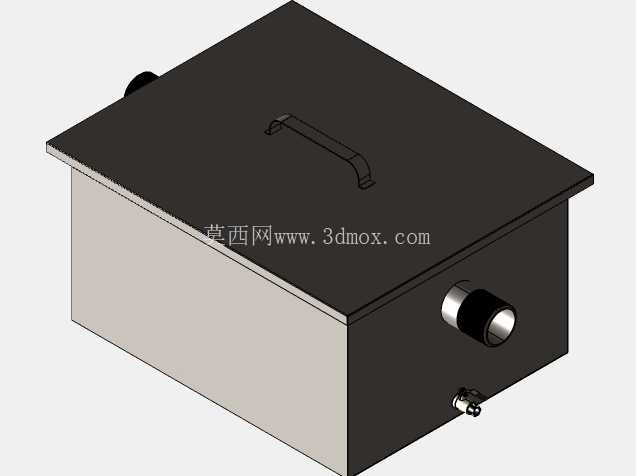

从结构布局来看，设备整体为方正箱型结构，顶部设置带提手的密封盖板，盖板与箱体上沿做台阶式搭接设计，可避免废水溢出，同时提手采用内嵌式折弯结构，无突出尖锐棱角，操作人员开启盖板清理内部沉渣时不会出现磕碰划伤的风险。箱体侧面设置两个不同高度的管路接口，高位接口为处理后清水的排水口，低位接口为沉淀杂质的排污口，进水接口设置在箱体另一侧对应位置，整体流道采用折流设计，含油废水进入箱体后流速降低，利用油脂与水的密度差实现自然分层，浮油聚集在箱体上部液面，经分离后的清水从高位排水口排出，底部沉积的食物残渣可定期通过低位排污口放空清理。

设计过程中充分考虑了后厨的安装边界条件，箱体底部做平整支撑面，可直接放置在地面预留的安装工位上，无需额外做混凝土基础固定，设备整体外轮廓尺寸适配常规后厨橱柜下方的预留空间，进出水口的位置与通用给排水管路的安装高度匹配，现场安装时只需对接对应管路即可投入使用，无需对现有管路做大规模改造。箱体侧壁的接口采用标准外螺纹结构，可直接对接市面通用的给排水管件，降低现场安装的配件适配成本。

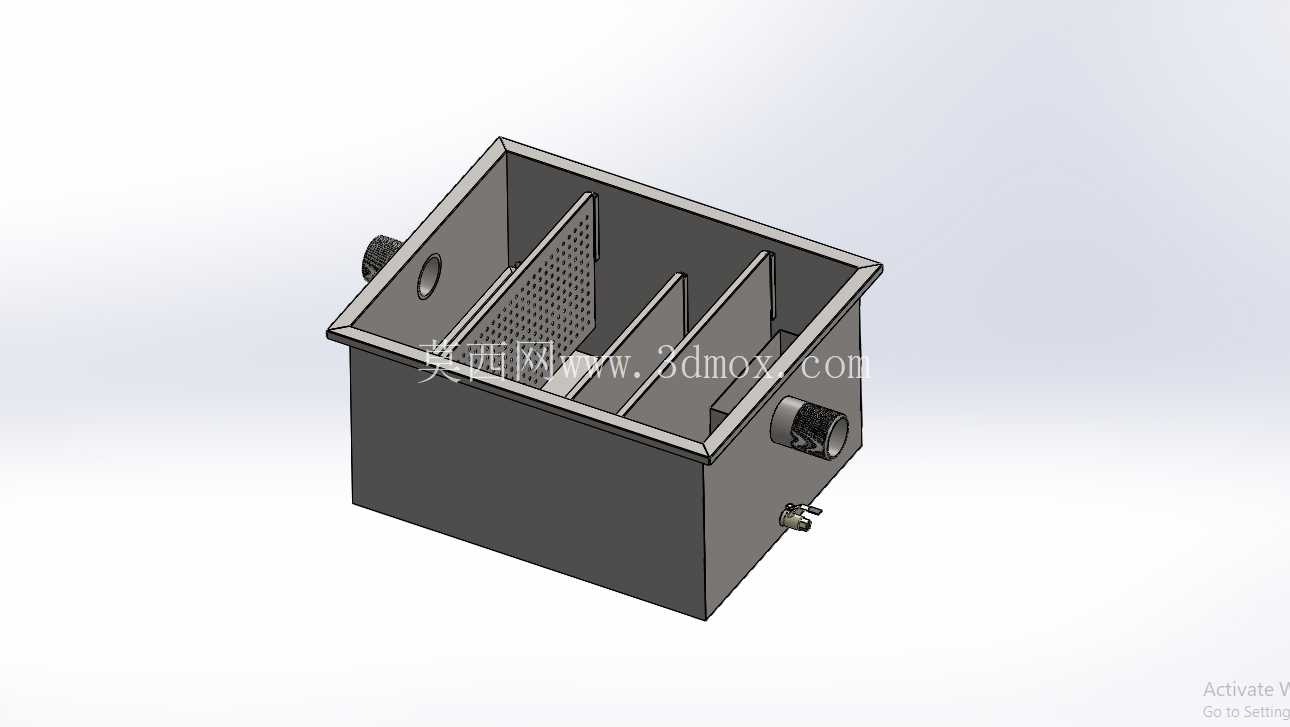

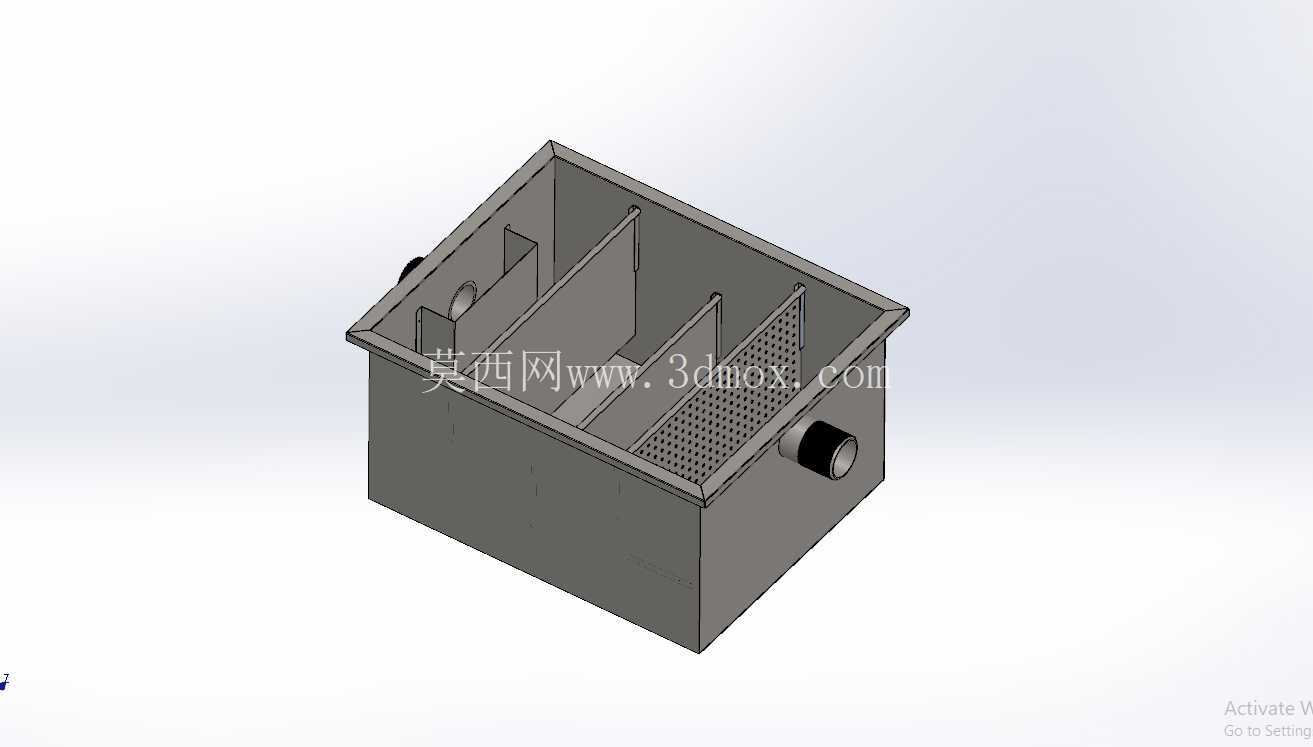

内部结构设置多层挡油隔板，隔板高度经过流道仿真校核，可有效延长废水在箱体内的停留时间，避免短流现象导致的油水分离不彻底问题，同时隔板采用可拆卸式安装结构，长期使用后可将隔板取出彻底清理附着的油垢，避免隔板堵塞影响处理效果。盖板与箱体的搭接位置设置耐油橡胶密封条，可有效阻隔箱体内的异味散出，避免后厨空间出现异味积聚的问题。

在实际使用场景中，这类隔油池可适配中小型餐馆、单位食堂、中央厨房等场所的餐厨废水预处理需求，处理量可根据箱体容积匹配对应规模的后厨排水峰值，日常运维仅需定期打开盖板清理浮油与沉渣、开启排污阀排出底部沉积物即可，无需复杂的电控系统配合，无动力消耗，运行稳定性高，不会出现电气故障导致的设备停运问题。箱体的焊缝位置做满焊后打磨抛光处理，无焊接死角，避免长期使用后焊缝位置积存油污滋生细菌，符合餐饮场所的卫生要求。

从建模角度来看，该模型完整还原了设备的所有结构细节，包括盖板提手的折弯弧度、管路接口的螺纹段长度、排污阀的结构外形、箱体板材的拼接焊缝位置，可直接用于后厨给排水系统的布局设计校核、设备安装干涉检查，也可作为商用厨房设备选型的三维参考模型，帮助设计人员在方案阶段准确评估设备的安装空间需求、管路对接位置，减少现场施工时的尺寸偏差问题。
