车间作业用方形接油托盘结构设计

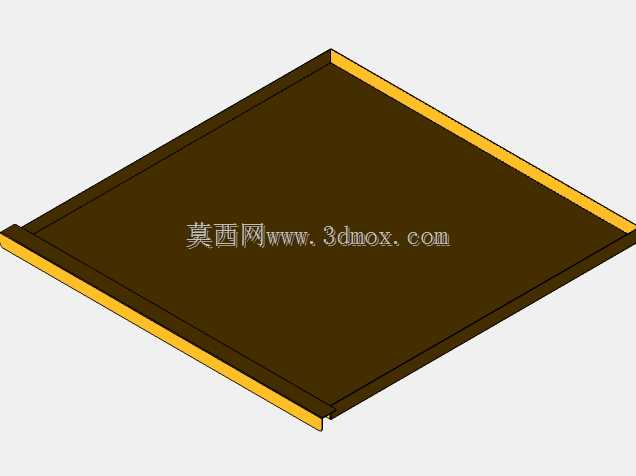

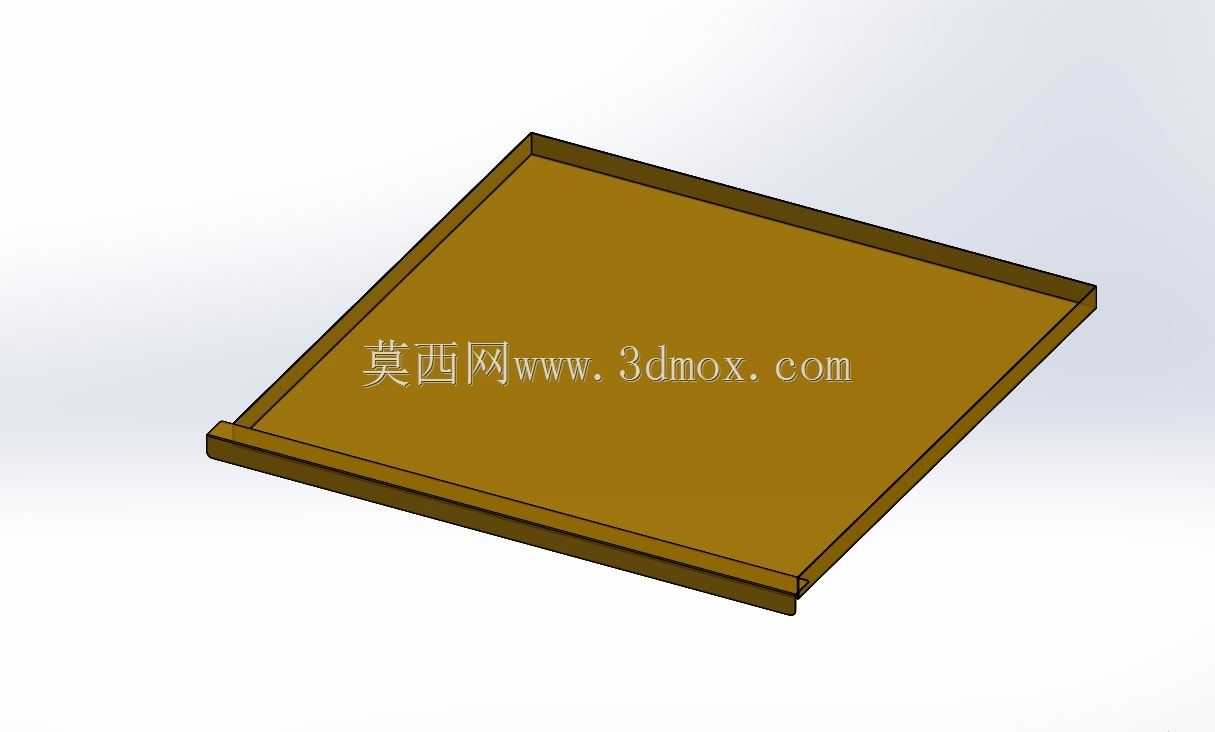

这款方形接油托盘主要面向机械加工、设备维保、油品分装等作业场景设计，核心作用是承接作业过程中滴落的润滑油、液压油、切削液等液态介质，避免油液直接渗漏到地面造成地面湿滑、环境污染，同时也能减少油品的无谓浪费，方便后续废油的集中回收处理。从结构设计来看，整体采用浅槽式方形构型，托盘主体为平整的承托平面，四周设置有连续的围边结构，围边高度经过实际作业场景验证，既不会因为围边过高影响工件、工具的取放操作，也能保证在承接滴落油液时不会因为油液流动溢出槽体，围边与底板的衔接位置做了圆弧过渡处理，不存在清洁死角，日常清理积油、擦拭槽体时不会残留油污。托盘靠近作业人员的一侧设置有突出的唇边结构，该结构一方面可以在倾倒收集到的废油时起到导流作用，避免油液顺着托盘外壁流淌，另一方面也能作为临时的搭靠边，在放置小型拆装工具、待处理工件时起到限位作用，防止小件从托盘边缘滑落。设计过程中充分考虑了工位的安装边界，整体外形方正，可直接放置在标准工作台面、设备旁的地面预留空位，也可以嵌入定制的工位架层板中使用，不需要额外的固定连接件，放置后依靠自身结构稳定性即可保持平稳，不会因为轻微碰撞出现移位。托盘底板做了微度的倾斜找坡设计，坡度朝向一侧的集油凹点，日常使用中滴落的油液会顺着坡度自然汇集到凹点位置，清理时不需要反复擦拭整个底板，仅需在凹点位置用吸油材料吸附或者直接倾倒即可完成清理，大幅降低日常维护的工作量。围边的折边结构采用双层卷边处理，边缘没有裸露的钣金锐边，作业人员在搬运、清理托盘时不会被锋利的板材边缘划伤，符合车间作业的安全防护要求。实际使用中，该托盘既可以单独放置在拆装工位下方承接拆解部件滴落的油污，也可以多个拼接使用覆盖更大的作业区域，适配不同规模的维保、加工工位需求，承托平面的平面度控制在合理范围内，放置小型量具、精密拆装零件时不会出现倾斜滑落的问题，整体结构没有多余的复杂构件，耐用性强，适合车间高频次的作业使用场景。
