20系列铝型材直角连接角码支撑件

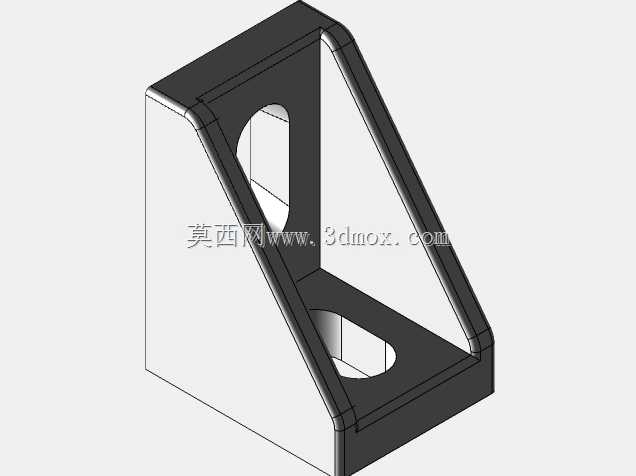

这款铝型材支撑角件主要面向工业铝型材框架的搭建场景，在自动化设备机架、生产线工作台、物料周转架、设备防护围栏的组装工序中应用广泛，承担着型材垂直交接处的受力强化与连接定位作用。日常做非标设备框架设计时，很多新手容易忽略角部连接的刚性问题，单纯依靠型材端面的内置连接件锁合，在设备长期运行产生振动、或是框架承受侧向偏载时，交接位置很容易出现缝隙错位，长期使用后框架整体精度会逐步偏移，而这种外置式的角支撑件，恰好能弥补型材端面连接的刚性不足问题。从结构设计来看，这款角件采用一体压铸成型的L型直角结构，两个安装面分别贴合两根垂直排布的铝型材卡槽端面，其中一个安装面开有长条形调节腰孔，安装时可以顺着型材槽的方向微调固定位置，降低前期型材下料的尺寸公差要求，哪怕型材切割长度存在零点几毫米的误差，也能通过腰孔的调节余量完成装配，不会出现孔位对不上无法锁合的问题。角件的内侧做了三角形的加强筋结构，顺着受力方向延伸，在不额外增加整体壁厚的前提下，大幅提升了角件的抗弯折、抗剪切性能，避免设备运行过程中角件受载断裂。尺寸适配方面，这款角件专门匹配20系列工业铝型材，安装接触面的尺寸为20x25，刚好贴合20系列铝型材的槽宽基准，安装时不需要额外做打孔、攻丝工序，只需要搭配对应规格的T型螺栓和法兰螺母，就能快速完成锁合固定，相比采用角铝自行打孔切割的自制连接件，不需要二次机加工，装配效率能提升六成以上。实际选型使用时需要注意，这款角件属于轻载型支撑配件，适合用在传感器安装支架、小型物料托架、桌面级小型设备框架这类载荷不大的位置，如果是大型重载机架、需要承受大冲击力的防护结构，还需要搭配更大规格的角件或是内置高强度连接件组合使用。角件的安装面做了平整化处理，和铝型材表面贴合时不会出现翘边间隙，锁合后两根型材的垂直精度可以得到有效保证，不需要反复调校直角精度，能有效缩短框架组装的调校时间。
