剪叉式液压升降工作台三维设计模型

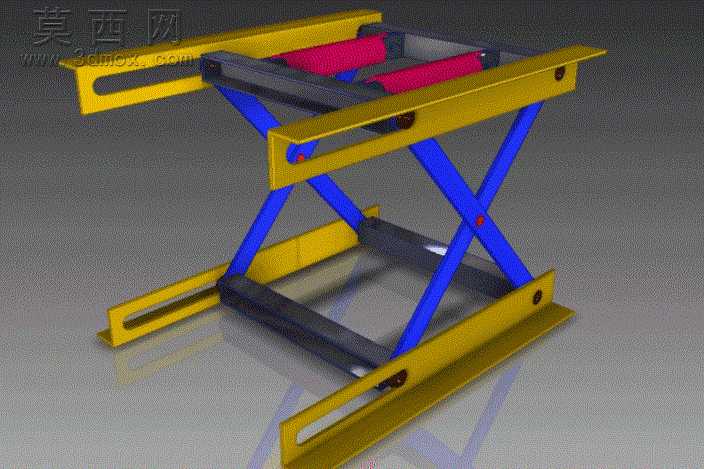

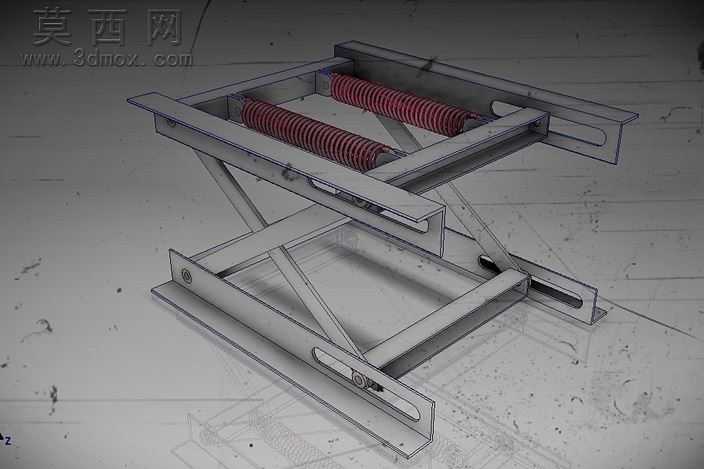

本模型为剪叉式液压升降工作台，采用经典的剪叉铰接支撑结构完成升降动作的动力传递，整体建模过程严格遵循机械设计的尺寸规范与装配逻辑，在三维建模环境中完成了所有零部件的参数化绘制，每处铰接销轴、滑动导槽、支撑臂、承载台面、底部基座都按照实际机械加工的公差要求完成配合约束，确保整体机构的运动仿真能够完全还原真实设备的运行轨迹。建模阶段对剪叉臂的交叉铰接点做了同轴度约束处理，上下两端分别与承载台面、底部基座的滑动槽做滑动副约束，模拟真实设备中剪叉臂端部沿导槽滑移的运动过程，同时在两组剪叉臂之间预留了液压驱动部件的安装空间，还原了液压推杆作为动力源的安装位置与作用方向。渲染阶段针对不同零部件的材质特性做了区分设置：承载台面与底部基座采用醒目的工业黄金属漆材质，还原工业升降设备的安全警示配色，表面添加了细微的磨砂金属质感与边缘倒角的高光反射效果，模拟钢材焊接加工后经过喷漆处理的真实质感；交叉布置的剪叉支撑臂采用高饱和度的蓝色金属漆材质，与黄色的台架结构形成清晰的视觉区分，方便观察结构的运动关系；中间的液压驱动部件采用深红色哑光漆面搭配金属活塞杆的亮面金属质感，还原液压油缸的真实外观；所有铰接销轴、滑动配合面都做了金属抛光质感处理，突出机械结构的配合细节。设计过程中充分考虑了剪叉升降机构的受力特性，上下两层台架都设计了长条形滑动导槽，为剪叉臂端部的滚轮或滑块预留了充足的滑移行程，保证升降过程中机构不会出现运动卡滞；剪叉臂采用矩形截面的型材结构设计，在保证结构强度的同时控制整体自重，交叉铰接点位于剪叉臂的中点位置，确保升降过程中上下台面始终保持平行，避免承载台面出现倾斜。整体模型完整还原了小型剪叉升降机的全部结构细节，装配关系清晰，运动逻辑合理，可用于机械结构教学、设备方案展示、非标升降设备设计参考等场景，能够直观展示剪叉升降机构的工作原理与结构组成。
