移动式单臂液压吊重升降机结构模型

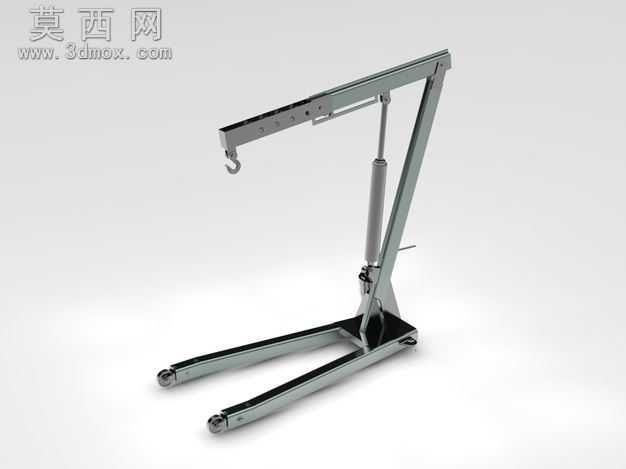

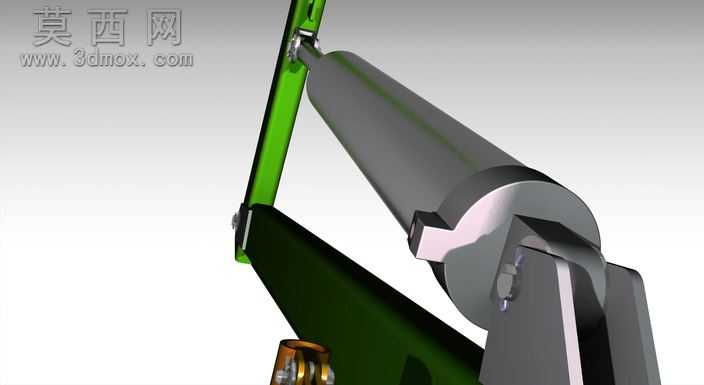

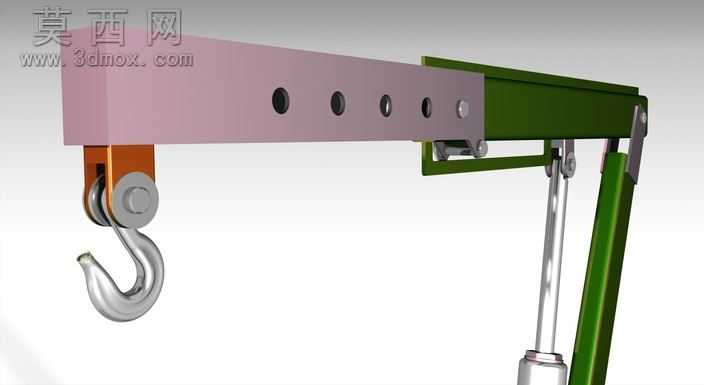

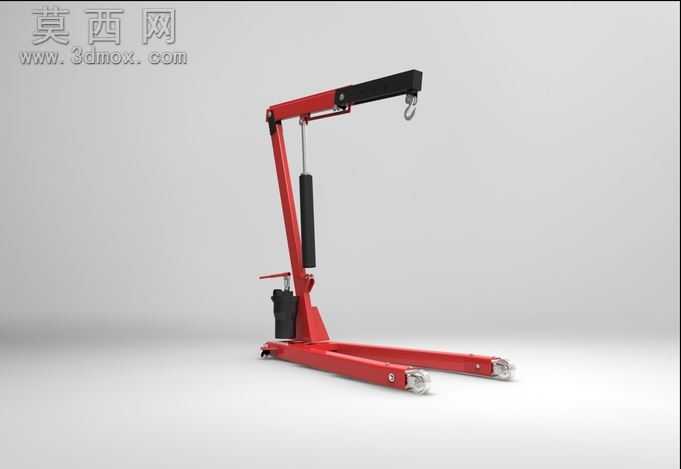

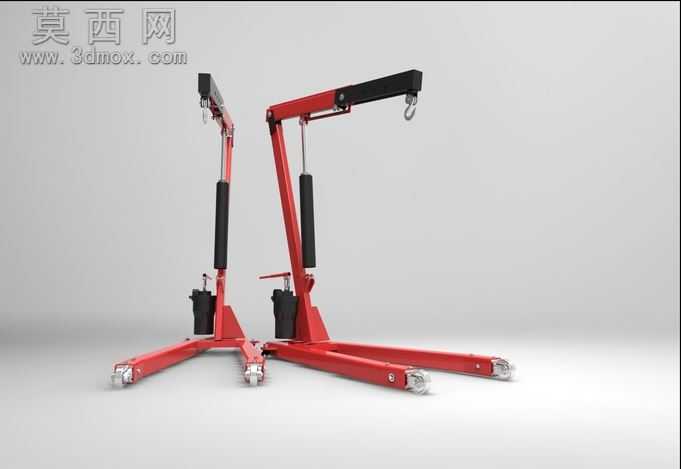

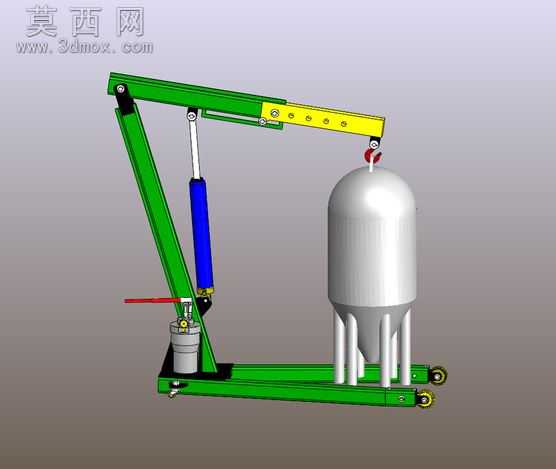

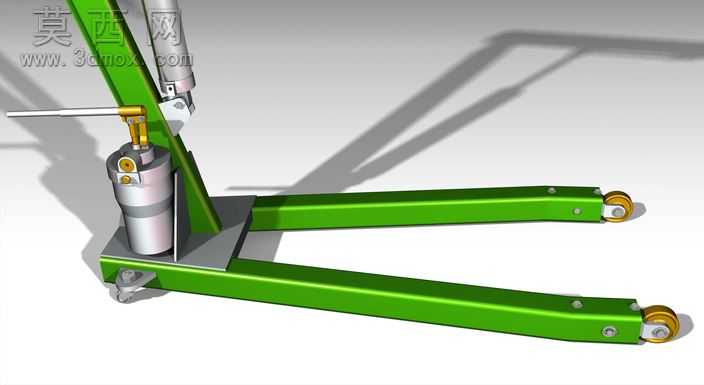

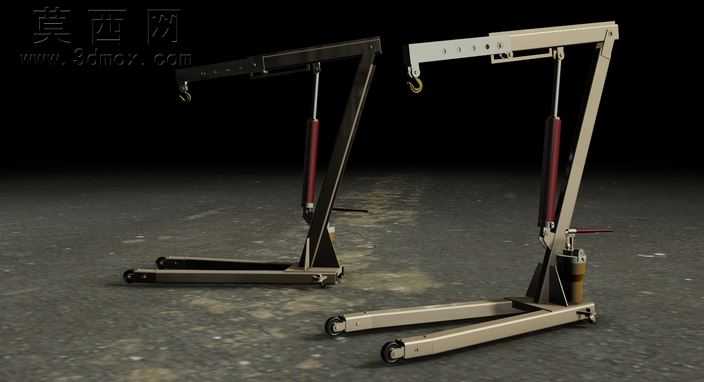

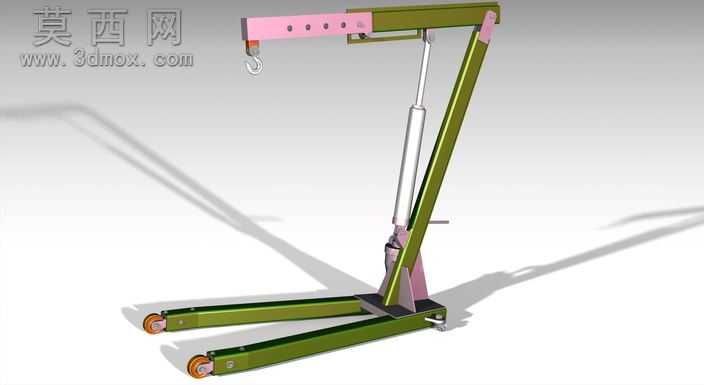

本模型为移动式单臂液压升降机，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械设计规范，对各部件的装配关系、运动干涉进行了完整校验，确保结构逻辑符合实际液压起重设备的运行原理。模型整体采用C型单臂吊布局，底部为双平行支腿结构，支腿端部配置万向脚轮与定向脚轮组合，既满足设备短距离移动转运的需求，也保证吊重作业时的支撑稳定性，支腿采用加厚矩形截面型材设计，可有效分散吊重载荷，避免作业时出现侧翻风险。中部支撑立柱采用斜置加强结构，立柱与支腿底座之间设置三角加强筋板，大幅提升立柱的抗弯折性能，能够承受吊重作业产生的侧向弯矩。驱动部分采用单级液压油缸作为动力执行元件，油缸上下端分别与吊臂、立柱基座铰接，通过液压杆的伸缩运动驱动吊臂绕铰接点完成俯仰动作，实现吊重的高度调节，吊臂采用箱型截面结构设计，臂身预留多组调节孔位，可根据作业需求调整吊钩的伸出长度，适配不同作业半径的吊重需求，吊臂端部配置标准起重吊钩与防脱卡扣，符合起重作业的安全设计要求。建模过程中对所有部件进行了真实材质赋予，金属结构件采用哑光工业绿漆面材质，液压杆采用抛光金属材质，吊钩、脚轮等受力部件采用高强度合金钢材质，渲染阶段采用柔和环境光配合定向投影，清晰呈现各部件的结构轮廓与装配关系，完整还原设备的工业质感。设计过程中重点考量了设备的实用性与安全性，整体结构紧凑无冗余设计，移动灵活、操作简便，可用于车间内小型工件的吊装转运、设备维修时的部件抬升等场景，模型完整还原了液压升降机的全部结构细节，各运动部件均保留了正确的运动自由度，可直接用于运动仿真演示、结构优化参考以及相关液压起重设备的设计教学使用。
