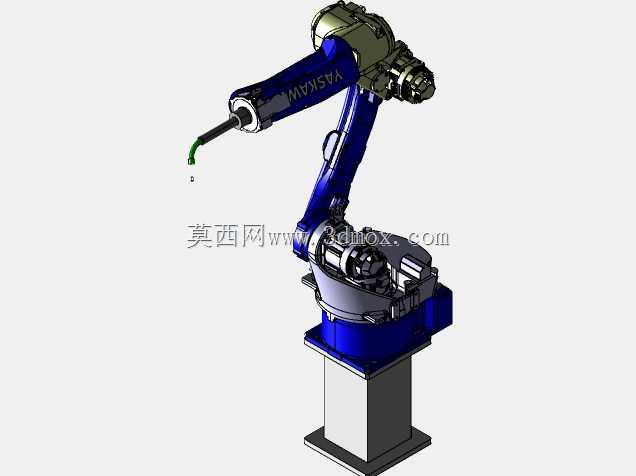

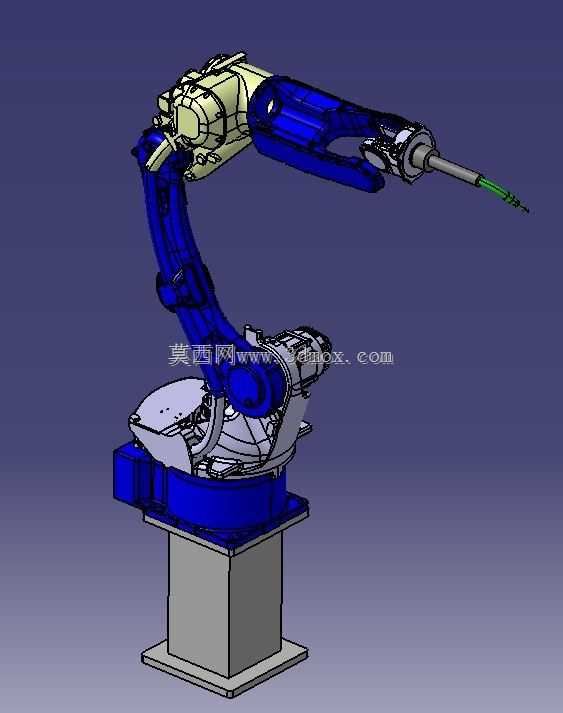

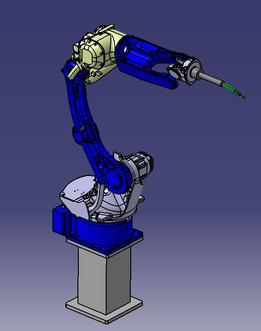

六轴关节式焊接机械臂结构设计

这套六轴关节焊接机械臂的结构设计，核心围绕汽车零部件、钢结构件、五金加工件的自动化焊接场景展开，区别于通用搬运机械臂，其末端执行器预留焊枪安装接口，可适配气保焊、氩弧焊等多种焊接作业头，满足不同材质工件的焊接工艺需求。从安装边界来看，机械臂配套方形立柱安装底座，底座底部预留标准安装孔位，可直接固定在车间焊接工位的混凝土地面或者专用焊接工作台上，安装时需保证底座平面水平度公差控制在0.2mm以内，避免长期运行出现关节磨损不均的问题。机械臂整体采用多关节串联结构，六个旋转轴的运动范围经过反复校核，大臂回转半径覆盖直径2.4米的作业区间，可满足工位范围内不同位置焊缝的焊接可达性，无需频繁调整工件装夹位置，减少工位辅助时间。设计过程中针对焊接作业的高温、焊渣飞溅工况，对关节处的线缆防护做了专门优化，所有外露走线均采用耐高温阻燃护套，臂体外壳采用圆弧过渡设计，减少焊渣堆积附着，日常清理维护更加便捷。末端腕部采用中空走线结构，焊枪线缆可从臂体内部穿行至末端，避免焊接过程中线缆与工件、工装发生干涉，同时降低线缆被焊渣烫损的概率。各关节的传动结构采用伺服电机搭配精密减速器的配置，重复定位精度可控制在±0.08mm以内，能够满足连续焊缝、复杂曲线焊缝的焊接精度要求，减少焊接缺陷产生。臂体的配重经过重心配平计算，大臂、小臂的重量分布经过优化，高速运动时的振动幅度控制在合理区间，保证焊接过程中焊枪运行平稳，避免出现焊道偏移、焊缝成型不均的问题。在实际产线应用中，该机械臂可搭配焊接变位机、工件输送线组成自动化焊接单元，替代人工完成高风险、高重复度的焊接作业，降低焊接烟尘、弧光对操作人员的职业健康伤害，同时提升焊接质量的一致性，适合批量工件的规模化焊接生产。设计时还预留了外部轴扩展接口，后续可根据产线需求加装行走轴、变位机联动接口，拓展作业覆盖范围，适配更大尺寸工件的焊接需求。
