减速器小齿轮拆卸专用拉具结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:296360
  • 减速器小齿轮拆卸专用拉具结构设计
  • 减速器小齿轮拆卸专用拉具结构设计
  • 减速器小齿轮拆卸专用拉具结构设计
  • 减速器小齿轮拆卸专用拉具结构设计

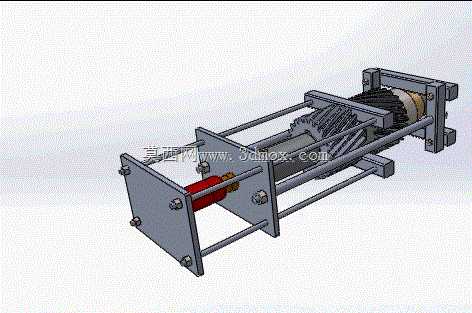

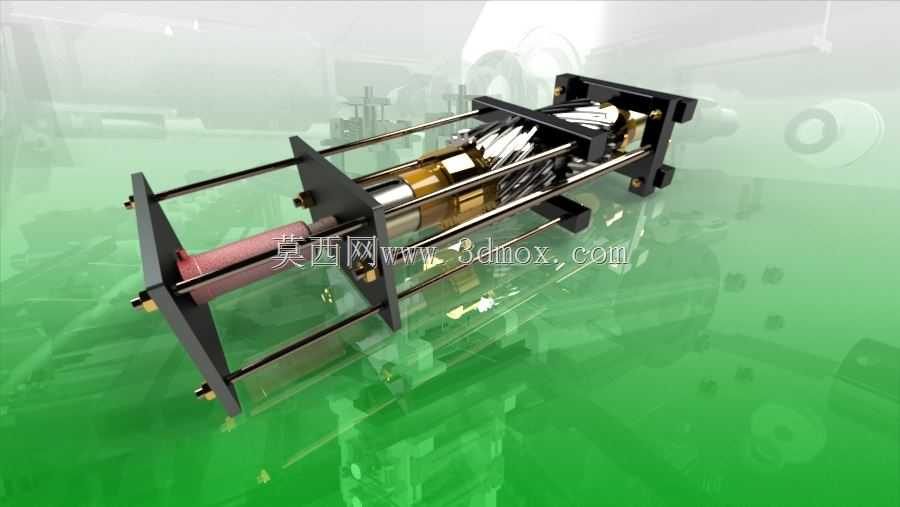

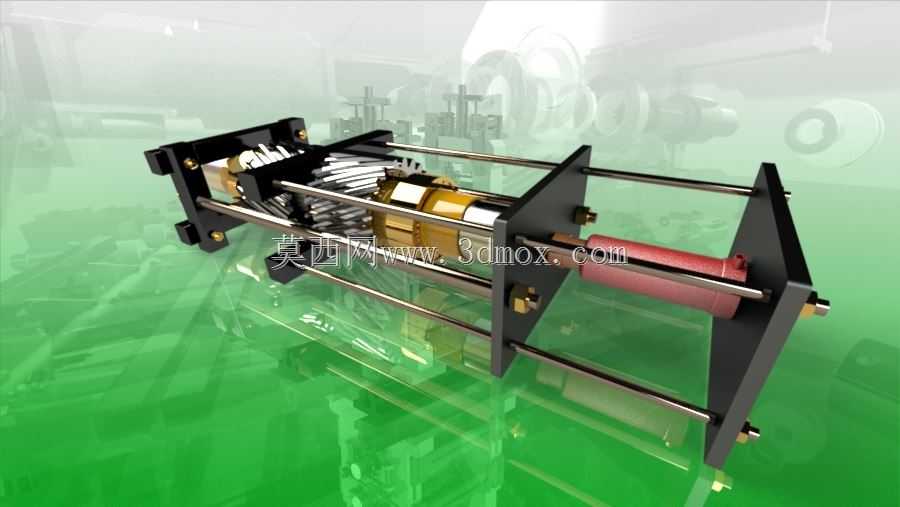

在工业设备运维场景中,减速器作为传动系统核心部件,其内部小齿轮的拆卸作业一直是检修环节的难点,过盈配合的小齿轮若采用敲击、撬别等传统方式拆卸,极易造成齿轮齿面损伤、轴颈变形,甚至破坏减速器壳体的安装定位面,直接影响设备复装后的传动精度与运行寿命。这款针对减速器小齿轮设计的专用拉具,正是为解决这类检修痛点开发的专用工装,可适配多数中小型减速器输入端、中间轴上的小齿轮拆卸作业,在矿山、化工、冶金等行业的传动设备日常运维、故障抢修场景中具备很高的实用价值。从结构设计逻辑来看,该拉具采用双导杆对称支撑结构,两根平行的高强度导杆作为受力导向部件,两端分别连接拉马卡座与顶推座,拉马卡座上设置可调节的卡爪结构,作业时卡爪可精准勾住小齿轮的背面轮缘或轮毂台阶面,避免卡接位置接触齿面造成轮齿损伤;顶推座中心设置与轴端中心孔适配的顶推螺杆,旋转顶推螺杆时,作用力沿导杆轴线方向均匀传递,整个拉拔过程受力方向与齿轮轴线完全重合,不会产生侧向分力,从根源上避免轴类部件受弯变形的问题。设计过程中充分考虑了现场作业的操作空间限制,整体结构采用模块化拆分设计,导杆与卡座、顶推座之间采用螺纹连接,可根据待拆卸齿轮的轴向安装深度调整导杆的有效工作长度,适配不同安装位置的小齿轮拆卸需求;卡爪采用可更换设计,针对不同厚度、不同轮毂直径的小齿轮,可更换对应规格的卡爪,无需更换整套工装即可覆盖一定尺寸范围内的齿轮拆卸作业,降低了工装的整体配置成本。从安装边界与尺寸适配性来看,该拉具的卡爪张开范围可覆盖直径30mm至120mm的小齿轮拆卸,导杆最大有效工作行程可达150mm,能够满足多数中小型减速器内部小齿轮的拆卸行程需求;整体结构的最大外轮廓尺寸控制在合理范围内,即使在减速器周边安装空间局促、周边存在其他管线或部件遮挡的场景下,也能顺利完成安装定位,无需额外拆解周边相邻部件,可有效缩短设备检修的停机时长。实际作业过程中,操作人员只需先将卡爪调整至对应开度,牢固卡接在齿轮轮毂的受力面上,将顶推螺杆的顶尖对准轴端的中心定位孔,匀速旋转顶推螺杆即可平稳将齿轮从轴上拉出,整个过程无需敲击作业,不仅能保护被拆卸的齿轮与轴类部件不受损伤,也大幅降低了检修作业的劳动强度,同时避免了敲击作业带来的现场安全隐患。相较于通用型三爪拉马,这款专用拉具的双导杆结构刚性更强,拉拔过程中不会出现卡座偏移、卡爪滑脱的问题,受力均匀性更优,针对减速器小齿轮这类安装空间有限、配合过盈量较大的拆卸场景,适配性远高于通用拉拔工具。
