手持研磨机专用定位固定工装结构

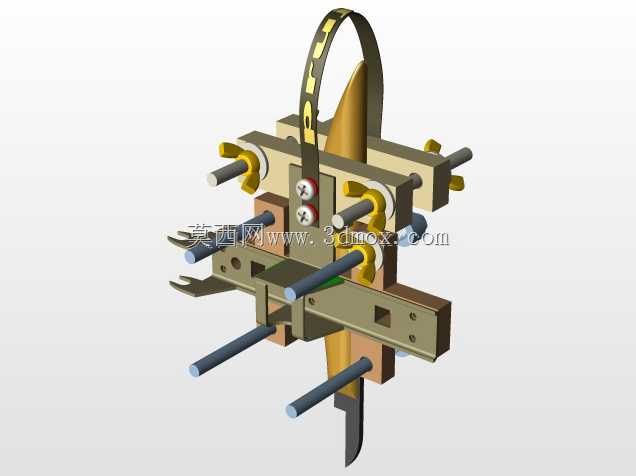

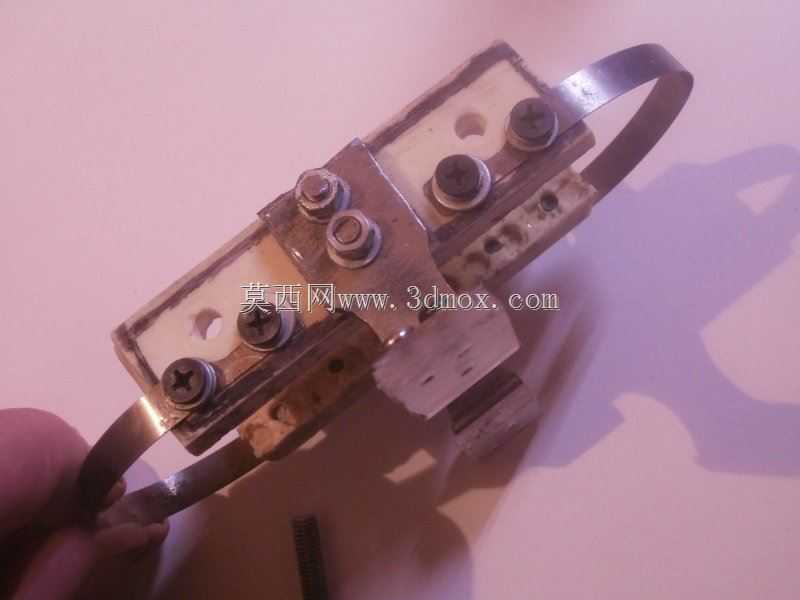

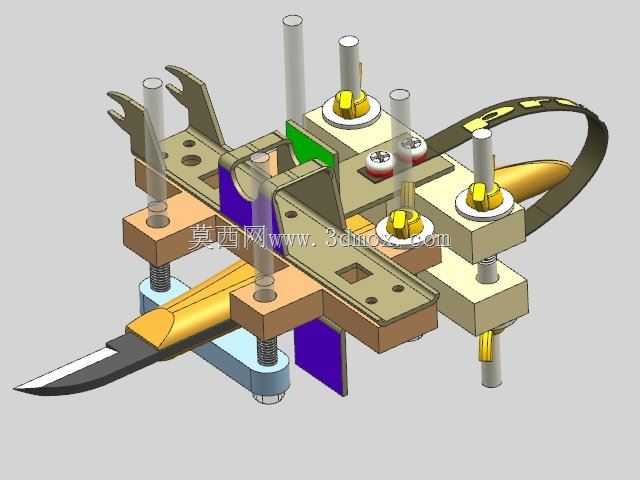

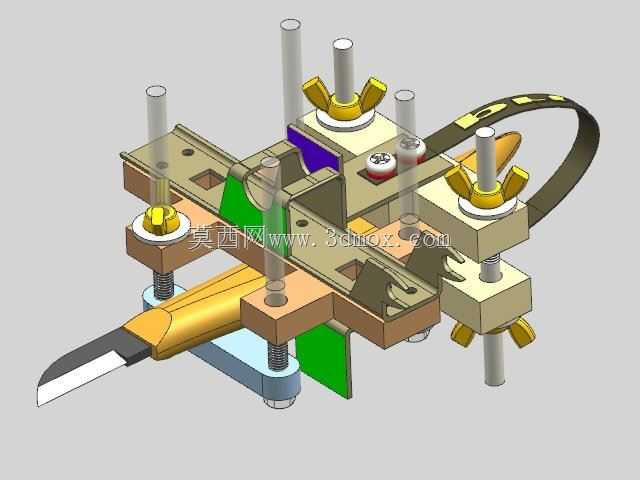

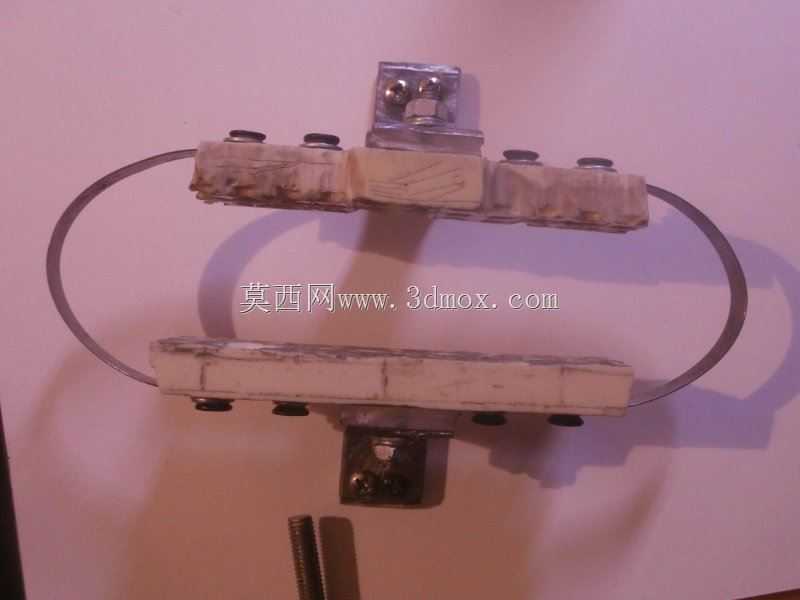

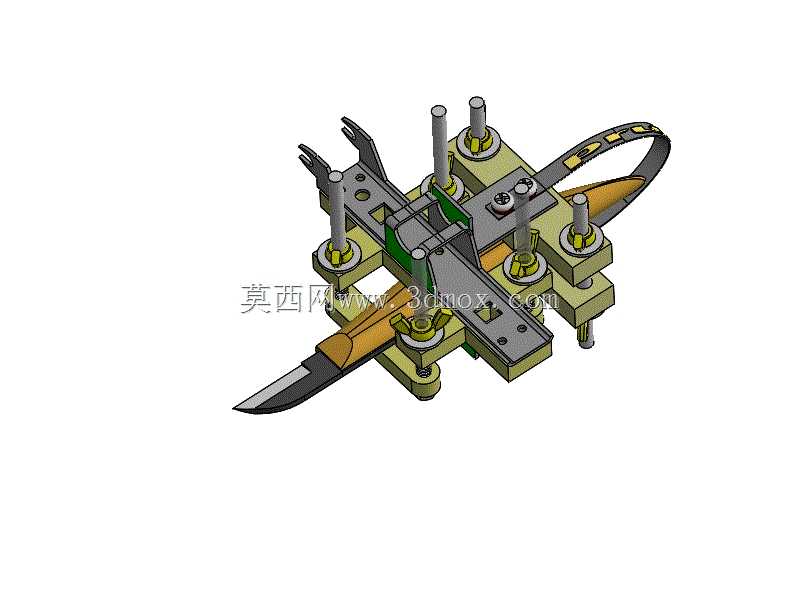

这套固定结构主要面向手持研磨作业的精准定位需求，解决手工握持研磨机作业时进给不稳、磨削角度偏移、加工一致性差的实际生产痛点，常见于小型刀具刃磨、小尺寸零件端面修磨、异形件局部磨削的加工场景，尤其适合小批量修配、工具返修类的工位使用，能大幅降低手工操作的技能门槛，减少磨削废品率。整套结构采用分体可调式设计思路，核心承载基体为多工位安装板，板件上预制多组不同间距的安装孔位与调节槽，可适配不同外形尺寸的手持研磨主机安装，安装边界覆盖常见的直柄、弯柄手持研磨机机型，横向调节行程可覆盖宽度30mm至120mm的主机夹持需求，纵向调节行程可适配长度100mm至220mm的主机固定，无需额外加工转接板即可完成多数常规手持研磨设备的装夹。夹持模块采用双侧对称锁紧结构，搭配铜质压紧块与绝缘隔垫，既可以保证研磨机工作时的夹持刚性，避免高速磨削产生的振动导致主机移位，也能防止硬质夹持块刮伤研磨机外壳表面，压紧旋钮采用滚花设计，无需额外工具即可手动完成锁紧与松紧调节，方便作业过程中快速调整研磨机伸出长度。工件定位模块设置多组可调式定位柱与挡块，可根据待磨削工件的外形调整定位基准，针对刀具类工件专门设置了V型定位槽与角度靠面，可保证刃磨角度的一致性，定位柱采用快拆式设计，更换不同工件时可快速调整位置，无需拆卸整个基体结构。结构上还集成了弹性绑带辅助固定结构，针对外形不规则的异形研磨主机，可通过绑带完成辅助拉紧，进一步提升装夹可靠性，绑带采用耐磨耐油的工业织带材质，长期接触磨削冷却液与磨屑也不会出现过早老化失效的问题。整套结构的安装底座预留了标准台钳夹持位与工作台安装孔，既可以夹持在普通台虎钳上完成固定，也可以通过螺栓直接安装在钳工工作台、磨床辅助工作台上使用，整体结构紧凑，总占用工作台面积不超过200mm*180mm，不会占用过多工位空间，拆装移动也十分便捷，适合流动维修工位、小型加工坊的灵活使用需求。结构设计时充分考虑了磨削作业的工况，所有外露金属部件均做了发黑防锈处理，调节螺杆采用防尘结构，可减少磨屑进入螺纹副导致调节卡滞的问题，日常维护仅需定期清理表面积攒的磨屑、在调节位置涂抹少量润滑脂即可长期稳定使用。
