小型手动管材弯曲成型设备结构设计

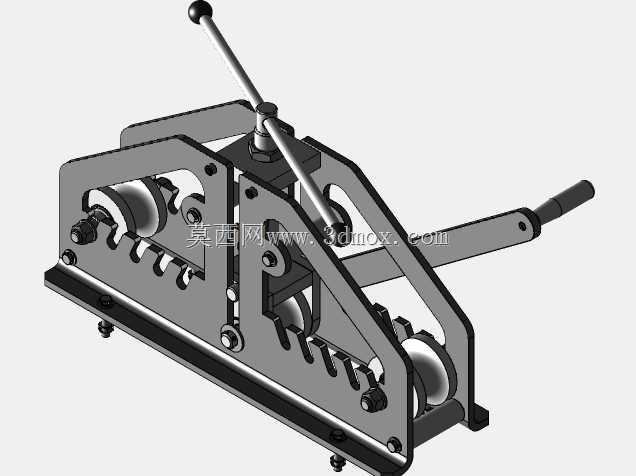

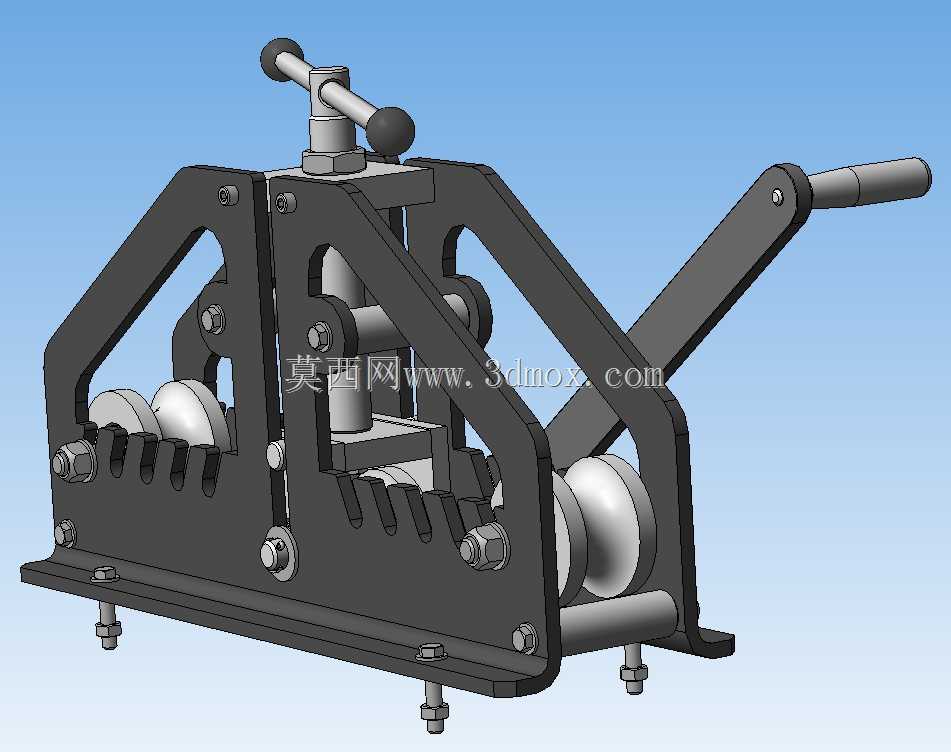

在小型五金加工、户外护栏安装、水电管路布设、小型铁艺制品加工等现场作业场景中，常遇到小直径金属管材需要现场弯折成型的需求，这类作业往往不具备大型电动弯管设备的进场条件，也不需要大批次连续弯管产能，手动弯管设备凭借无需外接动力、操作门槛低、成型精度可控的特点，成为这类场景下的核心作业工装。这款手动弯管设备采用三角对称式侧板支撑结构，整体框架通过螺栓组拼接装配，无需复杂焊接工序，既保证了整体结构的抗扭刚度，也方便后期易损滚轮的更换维护。设备核心成型部件为多组带圆弧槽的成型滚轮，滚轮槽型根据常用圆管外径匹配设计，作业时将待加工管材嵌入对应槽位，通过侧部长手柄施加转动力矩，带动滚轮组对管材实现渐进式冷弯成型，避免单次弯折角度过大导致的管材瘪陷、管壁开裂问题，设备侧板上预留的多档位定位槽，可根据目标弯折角度调整限位位置，无需反复测量即可实现固定角度的批量弯制作业。从安装边界来看，设备底座预留四个螺栓固定孔，可直接固定在工作台面或者现场临时架设的型钢支架上，底座下方的调节支脚可在不平整的作业现场调整设备水平度，避免弯管过程中设备晃动影响成型精度。顶部的压紧调节机构通过T型手柄带动压块升降，可适配不同壁厚的管材装夹需求，压紧行程覆盖常规小直径管材的壁厚范围，装夹时无需额外工具即可完成锁紧操作。设计过程中重点优化了力臂传动比，将操作手柄的长度设置在合理区间，既保证操作人员施加较小的手动力即可完成管材弯折，也避免力臂过长导致设备整体占用空间过大，不便于现场收纳转运。滚轮组件采用销轴铰接结构，销轴与侧板安装孔之间设置耐磨衬套，长期使用产生磨损后仅需更换衬套即可恢复装配精度，降低设备的全生命周期使用成本。设备整体外露部件均做圆角钝化处理，避免现场作业时的尖锐边角划伤操作人员，操作手柄端部套有防滑握套，即使手上沾有油污也能稳定施力，不会出现打滑脱手的情况。不同于电动弯管设备复杂的电控与传动结构，这款手动设备无复杂易损电气元件，可在潮湿、多粉尘的恶劣作业环境下稳定工作，日常维护仅需定期在销轴铰接位置加注润滑脂即可，无需专业维保人员介入。针对现场作业常见的多规格管材弯制需求，设备可通过快速更换对应槽型的滚轮组件，适配不同外径的圆管弯制作业，更换过程无需复杂工装，仅需抽出铰接销轴即可完成滚轮拆装，单组滚轮更换耗时不超过两分钟，可满足现场快速切换加工规格的需求。
