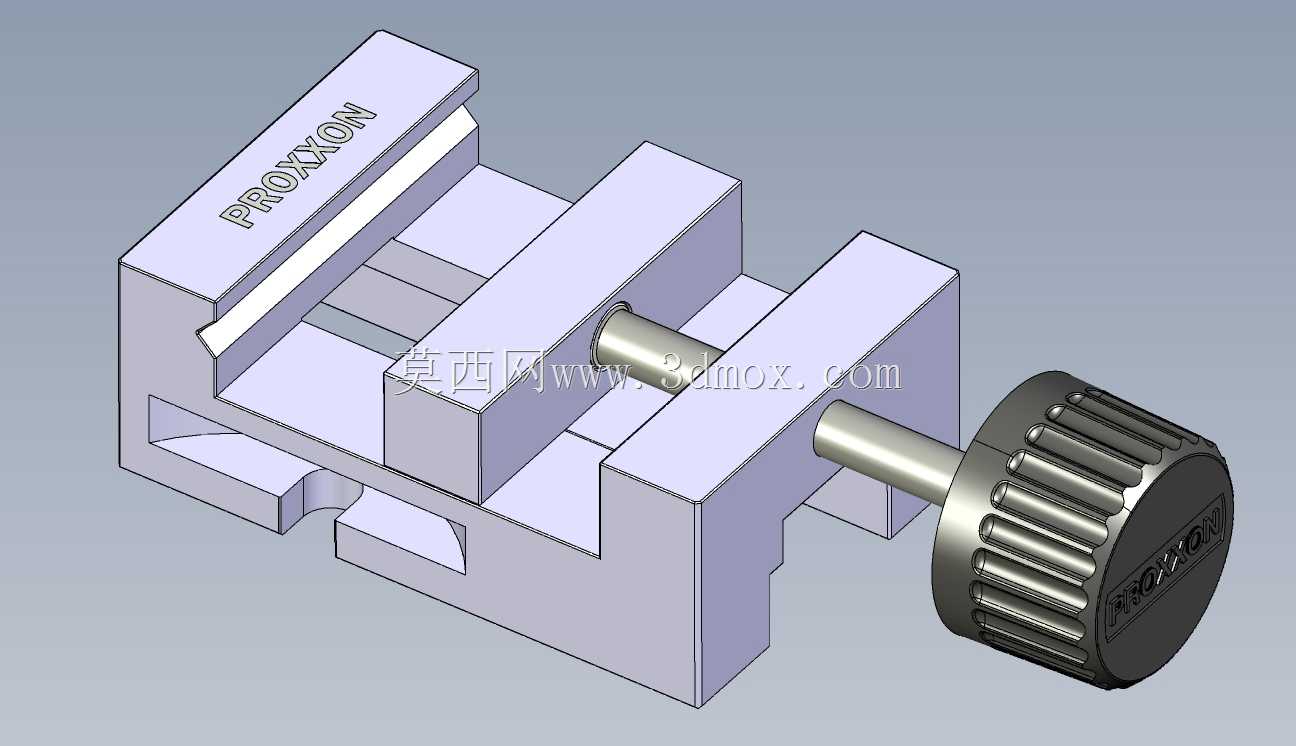

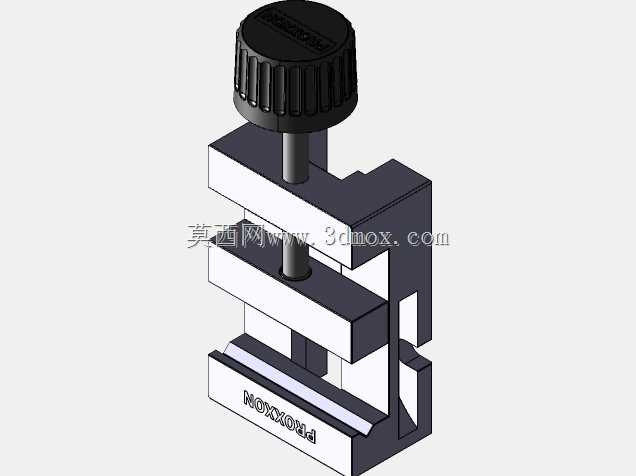

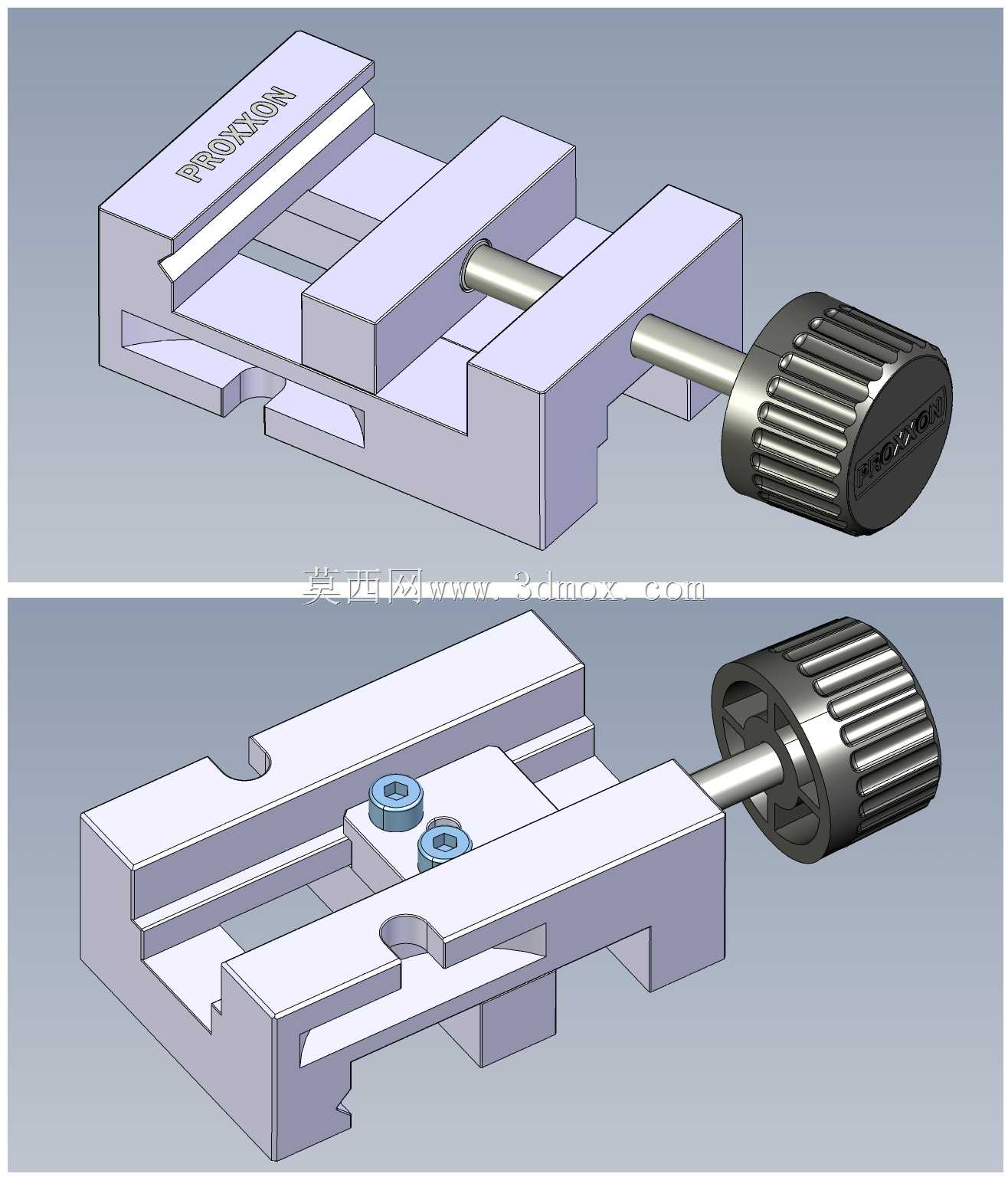

PROXXON PM40精密台虎钳结构设计

这款精密虎钳的建模完全依托实物测绘尺寸完成，还原度覆盖所有装配配合间隙与操作结构细节，适配小型精密加工场景的装夹需求。从实际应用场景来看，这类小型精密虎钳多用于桌面级加工工位，比如小型铣床、钻床的工件装夹，也可固定在检验台面上完成小型零件的尺寸检测、修配打磨作业，相比大规格机用虎钳，它的占用台面空间更小，夹紧行程适配小型零件的装夹跨度，不会出现大钳口夹小零件的对中偏差问题。

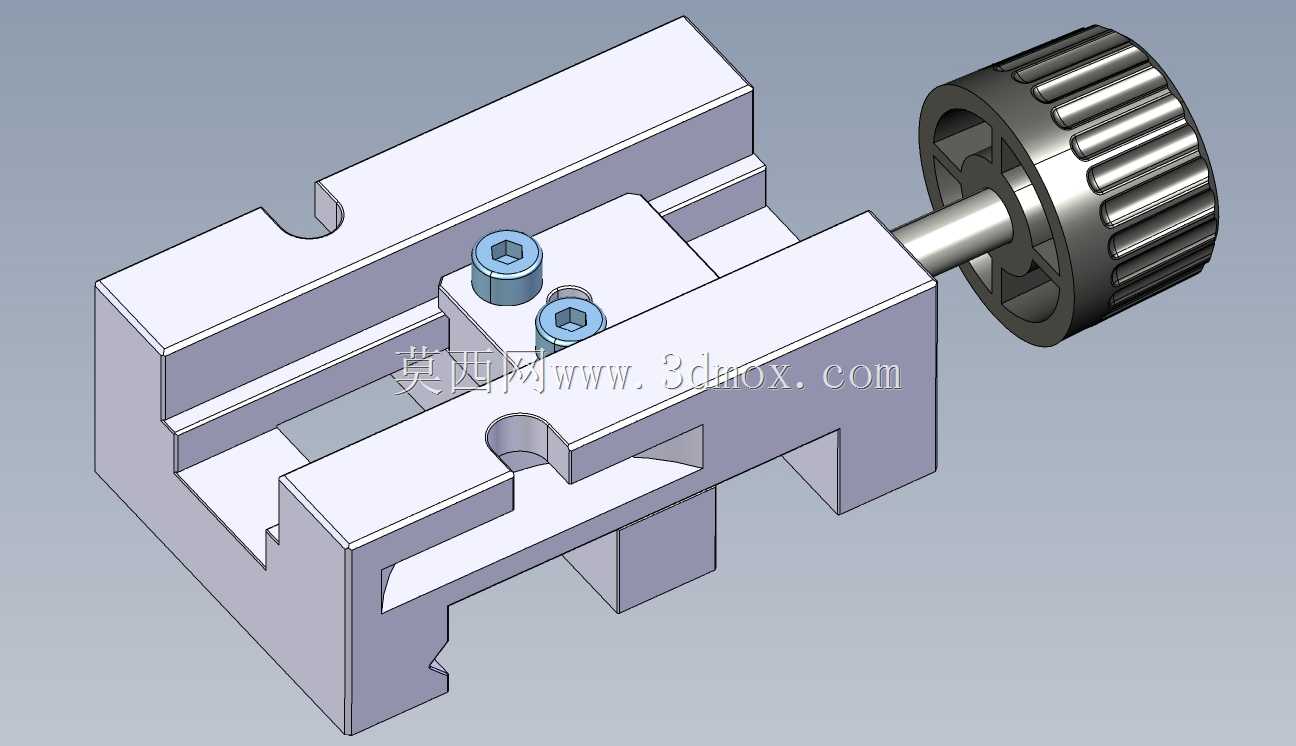

功能特性上，它采用单螺杆驱动的活动钳身平移结构，钳身导轨采用一体式开槽导向结构，活动钳身与固定钳身的导向面做了贴合限位，螺杆转动时活动钳身不会出现上下翘动，夹紧过程中钳口的平行度能保持稳定，不会因为夹紧力偏移导致工件装夹歪斜。尾部的滚花旋钮做了周向防滑槽设计，手动旋紧时不需要额外加力杆，依靠手指的握力就能提供足够的夹紧力，适合小型有色金属、塑料件等易夹伤零件的装夹，不会因为夹紧力过大造成零件表面压痕变形。钳口面做了平直光面设计，没有额外加装齿形钳口垫，避免硬齿面压伤精加工零件表面，固定钳身的安装面预留了螺栓沉孔位置，可以直接通过T型螺栓固定在机床工作台的T型槽内，安装时不需要额外做转接板适配。

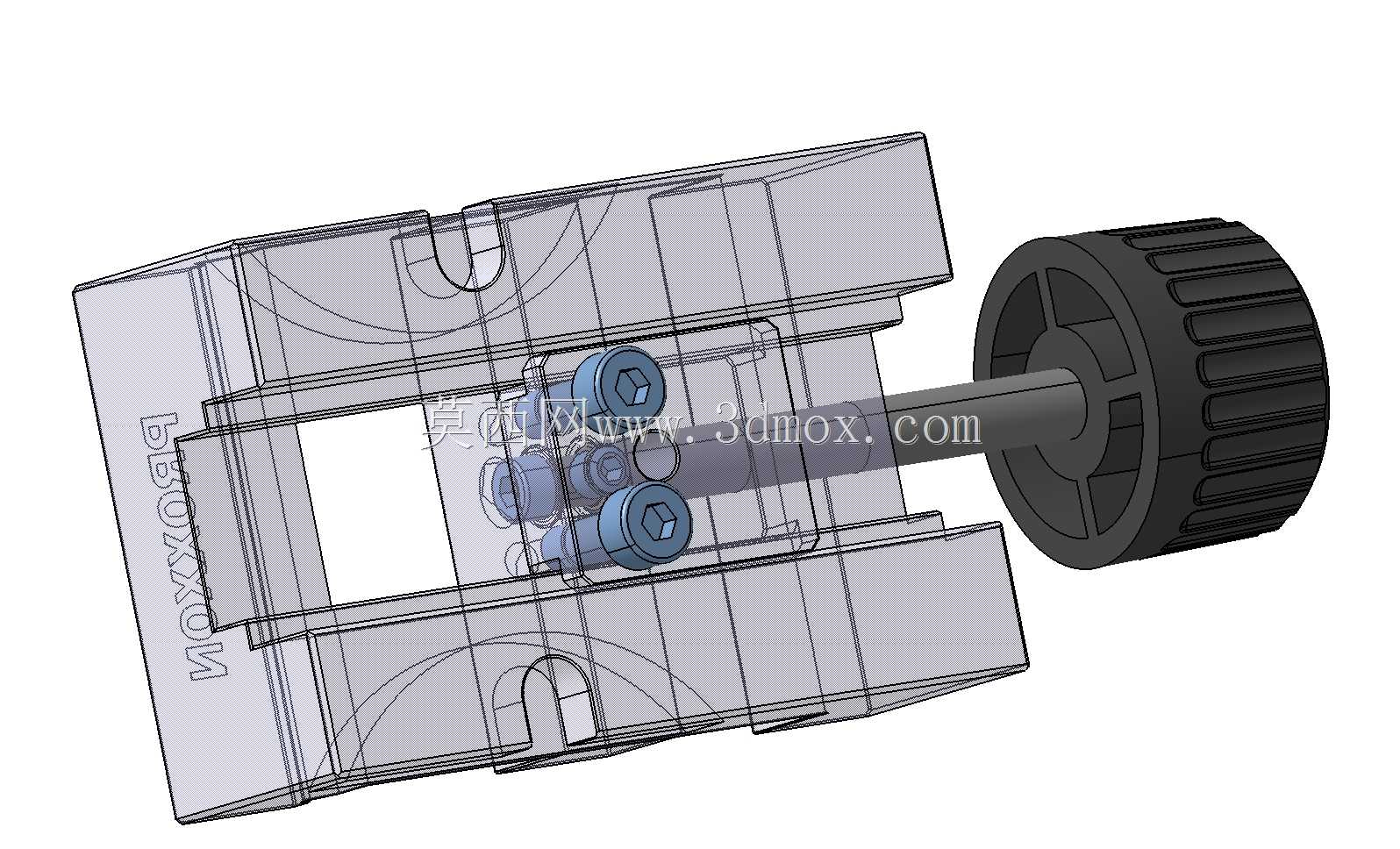

设计思路上，整个结构没有多余的冗余零件，固定钳身和导向基座为一体化结构，减少了装配累积误差，活动钳身的导向滑块与钳身主体为同材质加工，热膨胀系数一致，在不同车间温度环境下都不会出现导向卡滞问题。螺杆与活动钳身的连接采用轴向限位结构，螺杆转动时只传递轴向推力，不会带动活动钳身产生周向转动，保证钳口始终保持平行。从安装边界来看，它的整体外形尺寸适配小型设备的工作台面，钳身高度较低，装夹零件后零件的加工面距离工作台面的高度差小，加工时的刀具悬长可以更短，提升加工刚性。夹紧行程覆盖常规小型零件的装夹尺寸范围，不需要频繁调整虎钳的安装位置就能完成同批次不同厚度零件的装夹，日常使用时的维护也很简单，只需要定期在导向面和螺杆上涂抹润滑脂，就能保证操作顺畅，不会出现卡涩问题。建模过程中对所有配合面的尺寸公差做了对应还原，比如导向面的间隙配合尺寸、螺杆的螺纹配合间隙，都按照实际实物的装配关系做了对应设置，模型装配后可以模拟实际的夹紧动作，活动钳身的平移过程顺滑无干涉，和实物的操作手感保持一致。
