小型2.5英寸铝制台钳结构设计

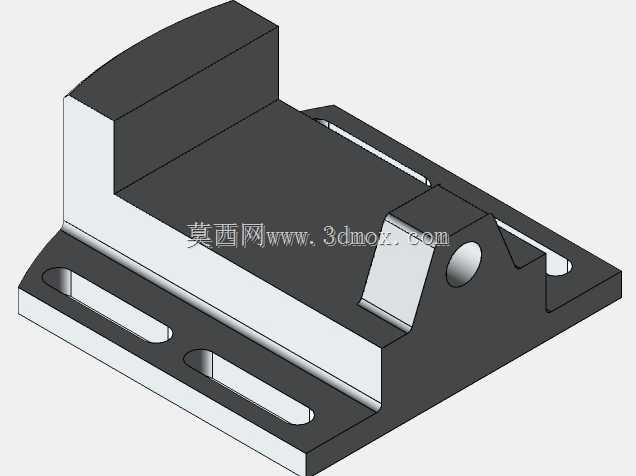

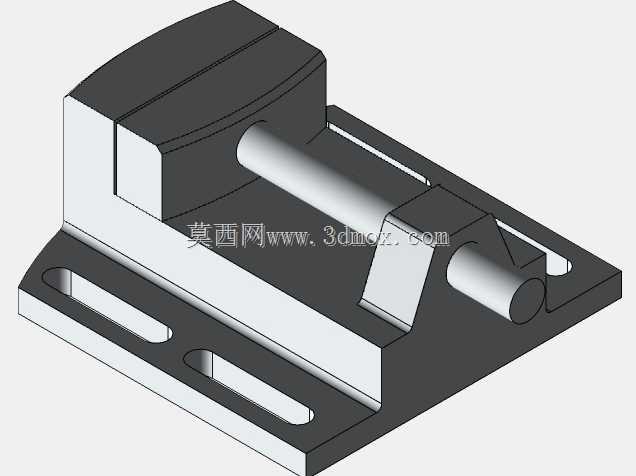

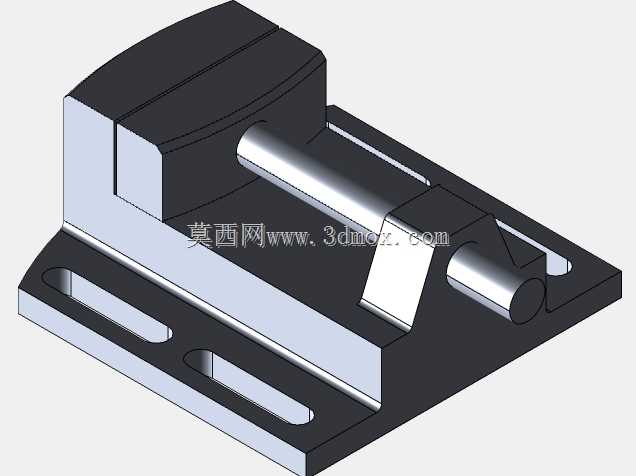

日常钳工修配、小零件精密加工、电子元件拆装、模型制作等场景里，这类小尺寸台钳的使用频率远高于大型工业台虎钳，它不需要占用大型工作台的安装空间，也无需复杂的预埋固定结构，靠底座的两个长条形安装槽就能完成快速装夹固定，适配绝大多数厚度在20mm以内的桌面、工装基板，甚至临时架设在设备检修平台上也能稳定使用。从结构设计逻辑来看，这款铝制台钳走的是轻量化实用路线，整体采用铝合金材质加工，相比传统铸铁台钳重量降低六成以上，挪动、转场都十分方便，同时铝材本身的切削加工性能好，钳身的导轨槽、丝杆安装孔、固定钳口的定位面都能一次装夹加工完成，装配累积误差更小。固定钳身与活动钳身的配合采用燕尾式导轨结构，这种结构的导向精度高，夹持过程中活动钳身不会出现上下翘动的问题，钳口的平行度能长期保持在0.05mm以内，满足小型零件的精密夹持需求。丝杆传动部分采用梯形螺纹设计，具备自锁特性，夹持工件时不会因为加工过程中的振动出现松脱问题，丝杆端部的光杆段与活动钳身的连接采用卡槽式固定，不需要额外的锁紧螺母，装配和后期维护都更简便。底座的安装槽设计为长圆形，安装时可以根据现场的螺栓孔位调整固定位置，不需要严格对齐孔距，适配性更强，两个安装槽的间距控制在80mm，刚好匹配常见的小型工装板、桌面工作台的标准孔距。钳口部分没有设计额外的齿纹，而是采用平面接触结构，夹持软质铝材、塑料件、3D打印零件时不会在工件表面留下压痕，要是需要夹持硬度更高的金属零件，也可以自行在钳口粘贴橡胶垫或者铜皮，拓展夹持场景。活动钳身的行程控制在65mm，最大开口尺寸刚好适配2.5英寸规格的工件夹持需求，日常修磨小型钻头、拆装小轴承、固定电路板焊接等作业都能覆盖，钳身整体高度控制在70mm，夹持工件时的重心更低，加工过程中不会出现晃动。从建模的细节来看，所有的棱边都做了R1-R2的倒角处理，既避免了加工完成后锐边划手的问题，也符合铝制零件的阳极氧化前处理工艺要求，不会因为锐边导致氧化层厚度不均。丝杆的手轮部分采用圆弧过渡的一体式结构，握持时受力均匀，长时间转动锁紧也不会出现硌手的问题，手轮的直径设计为30mm，锁紧时的力矩足够提供1500N以上的夹持力，满足绝大多数小型零件的加工夹持需求。
