丙烷熔炼炉火炬燃烧装置结构设计

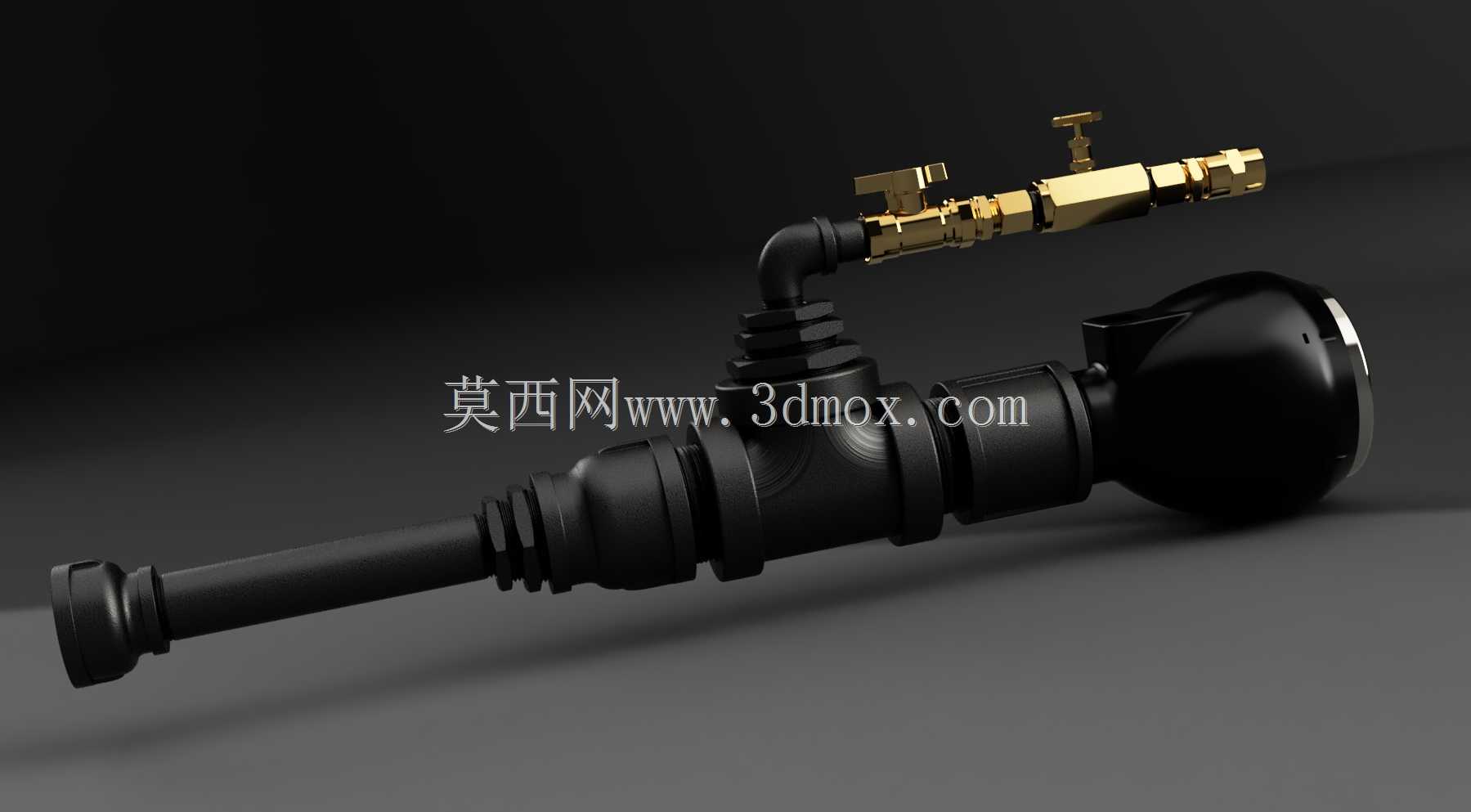

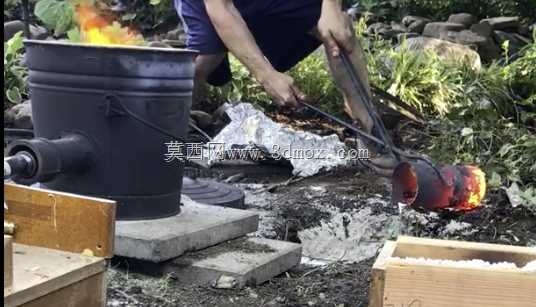

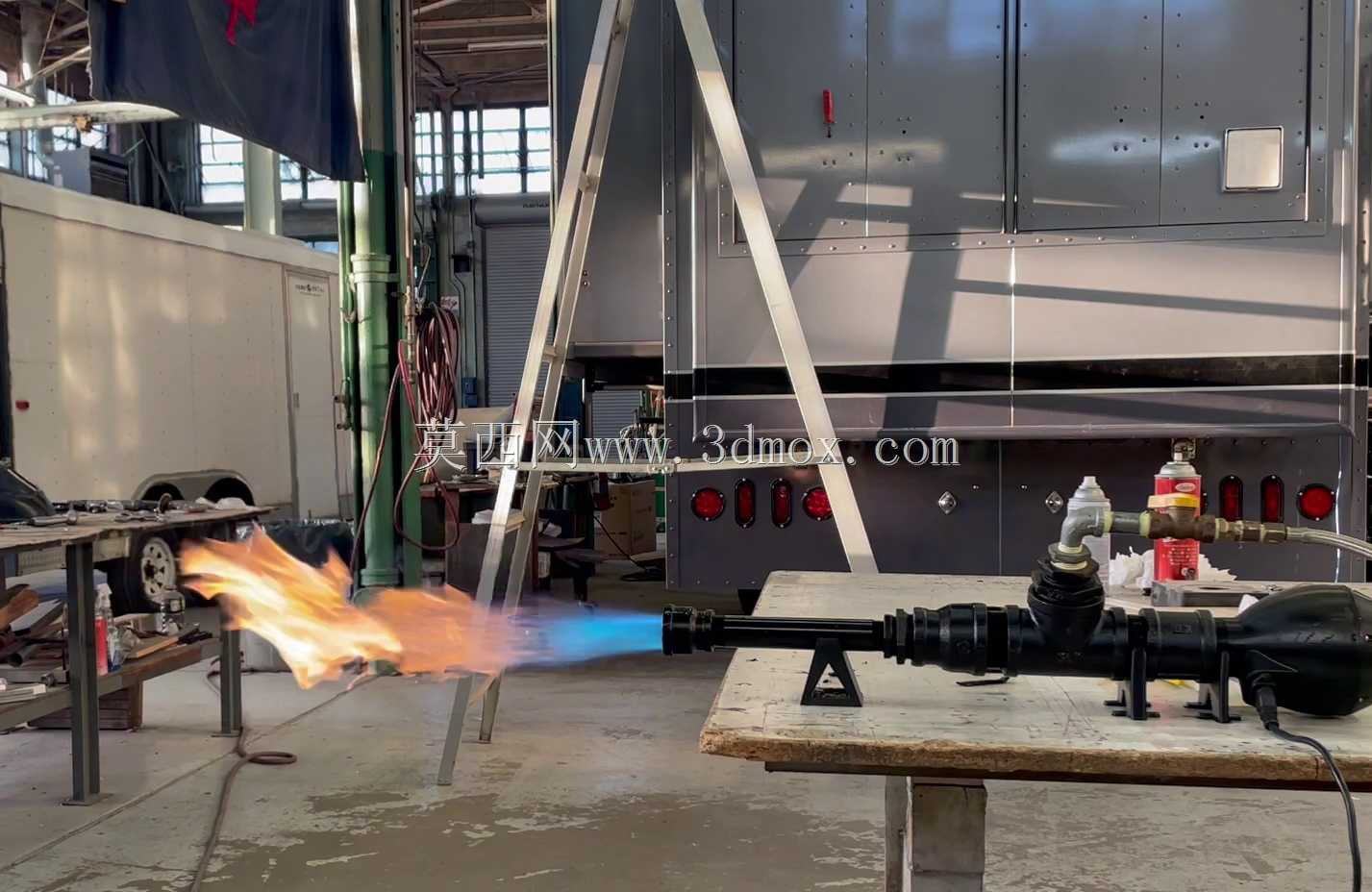

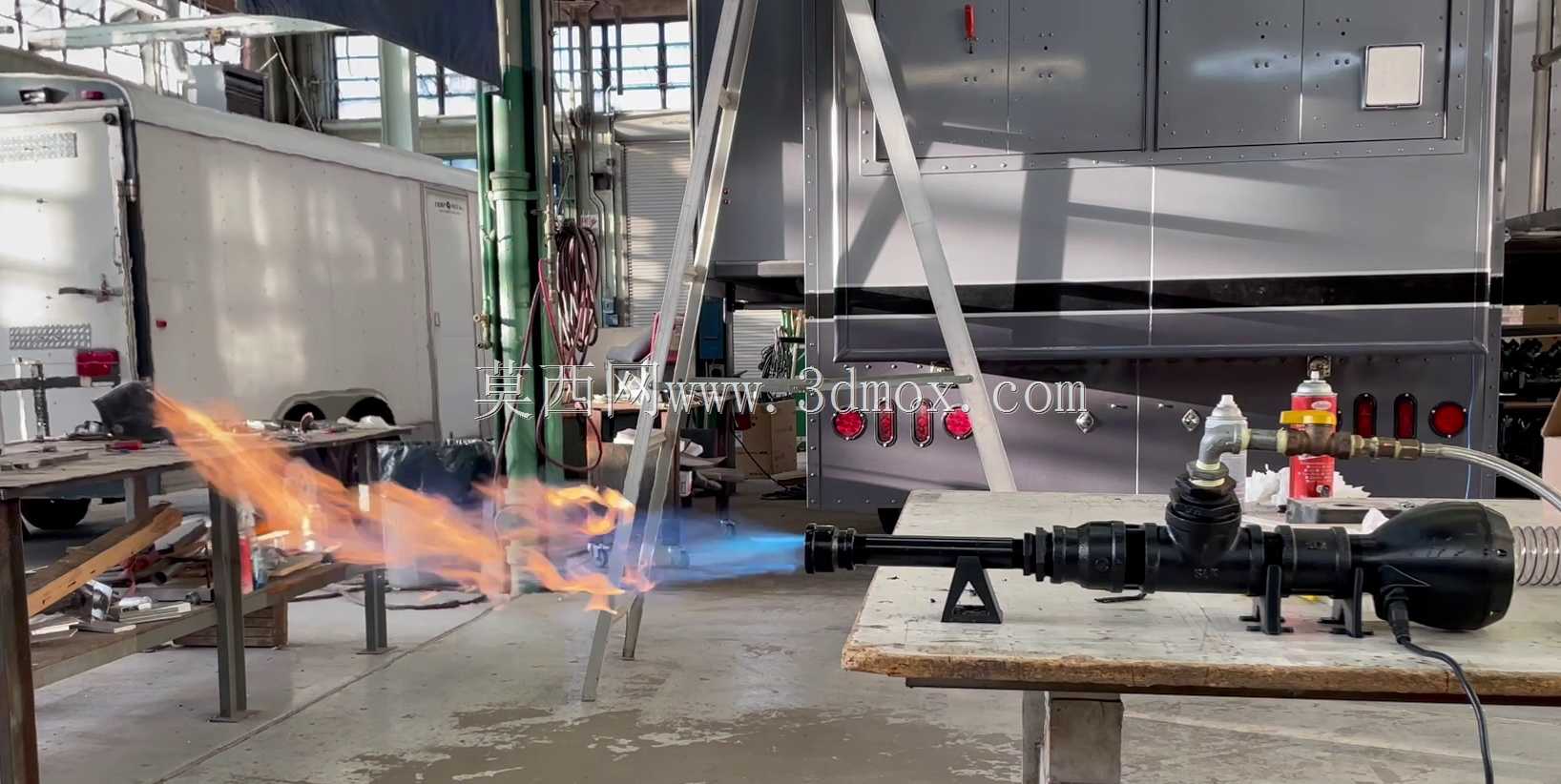

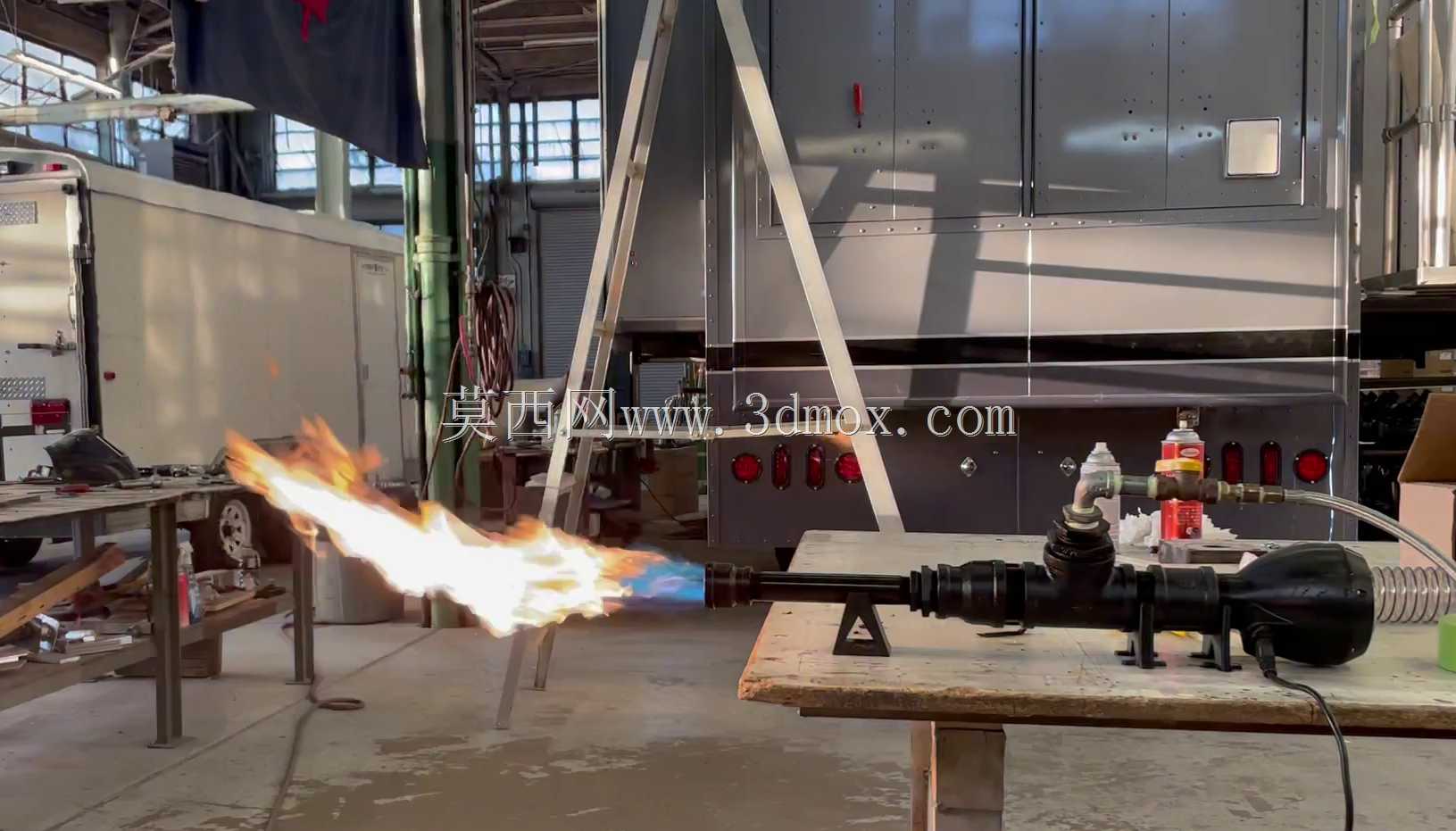

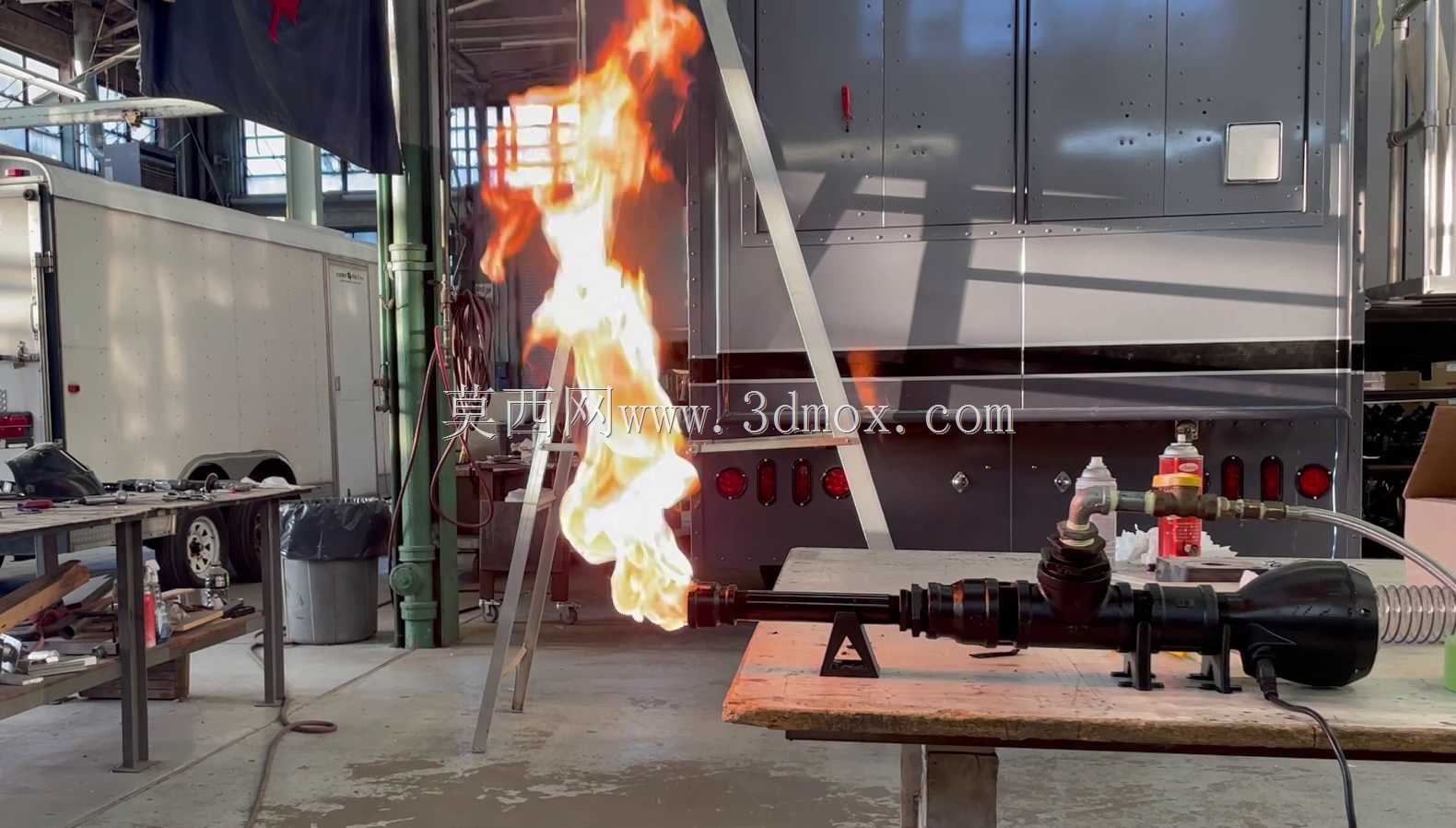

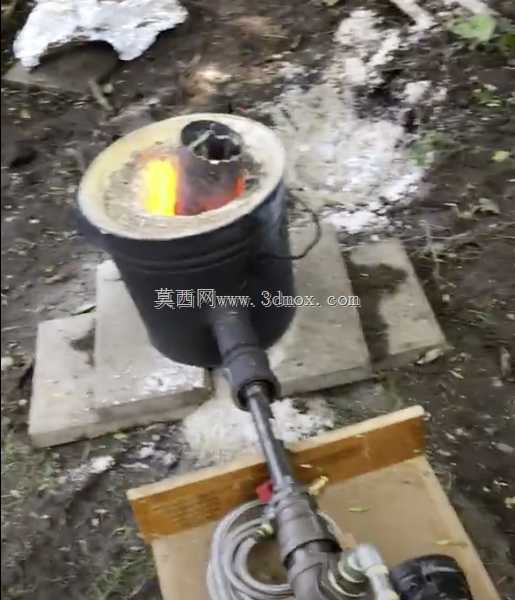

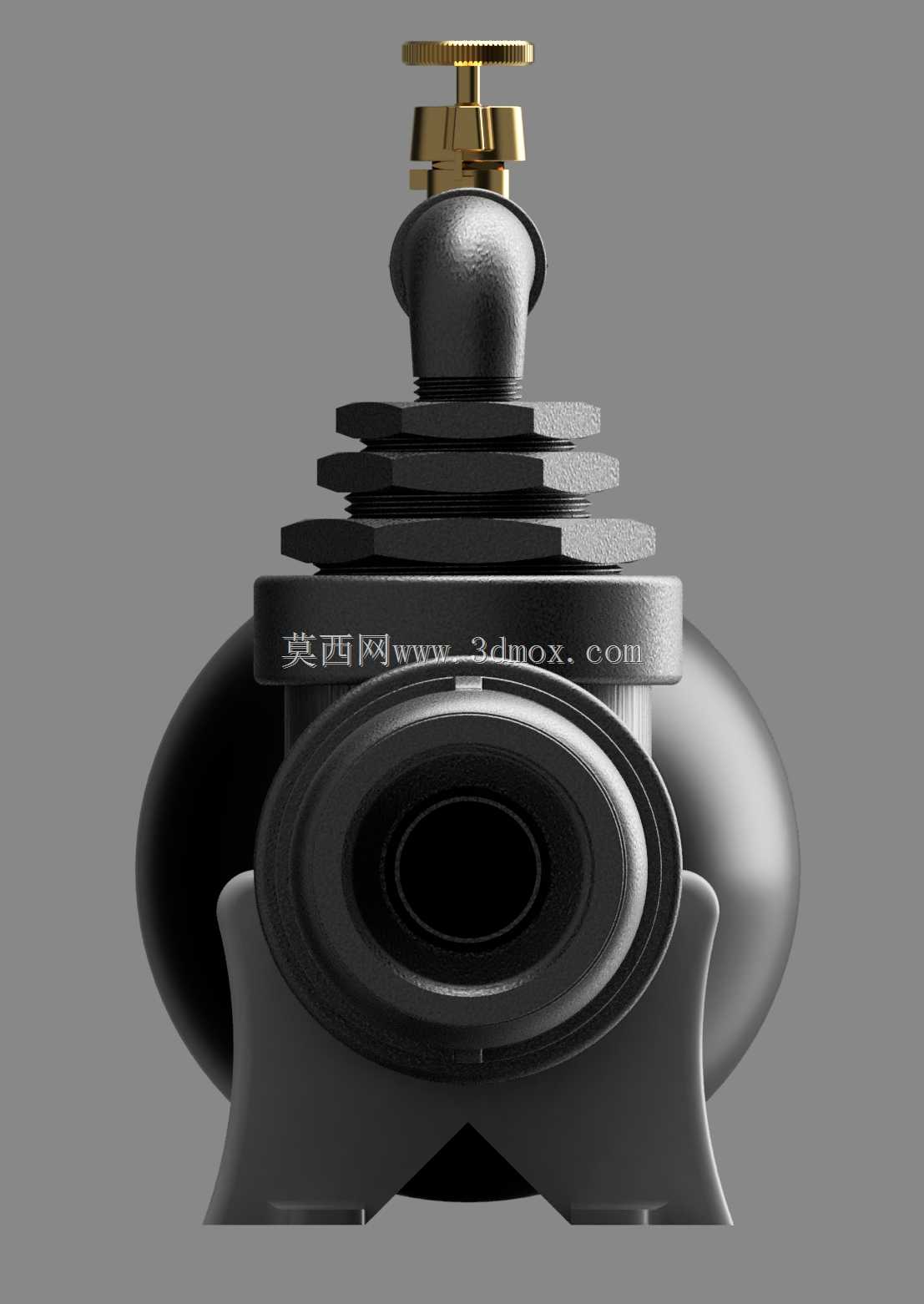

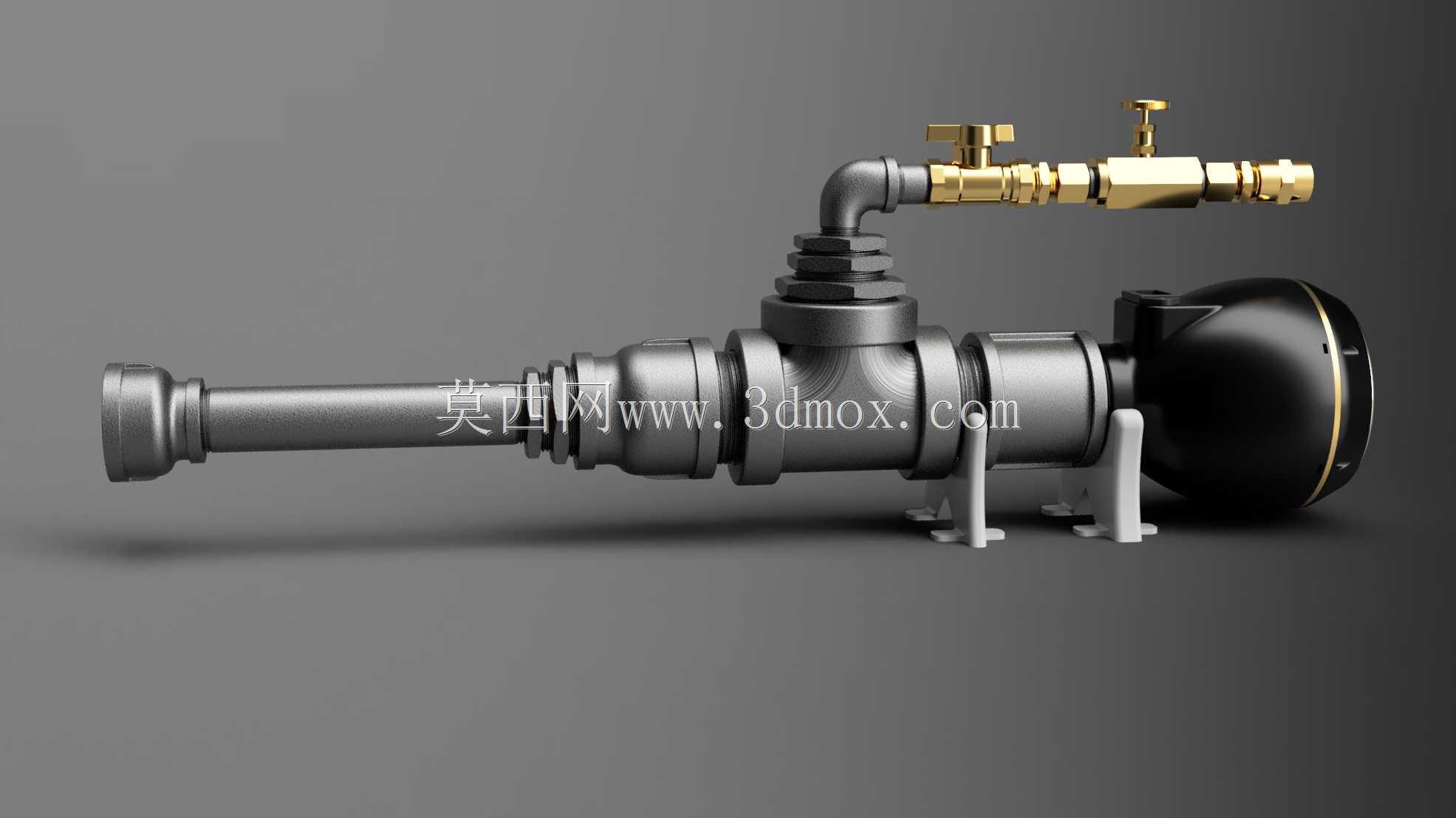

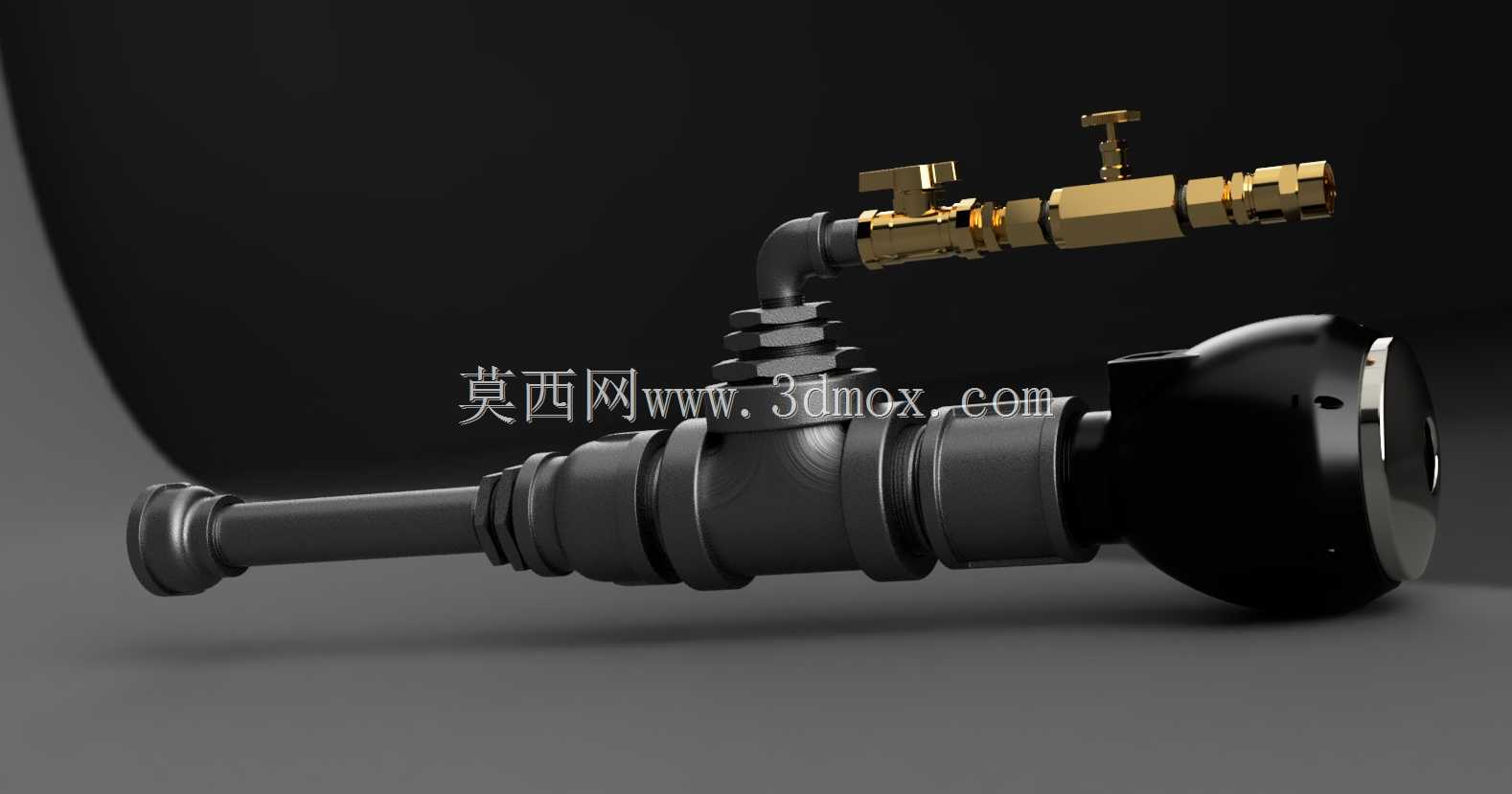

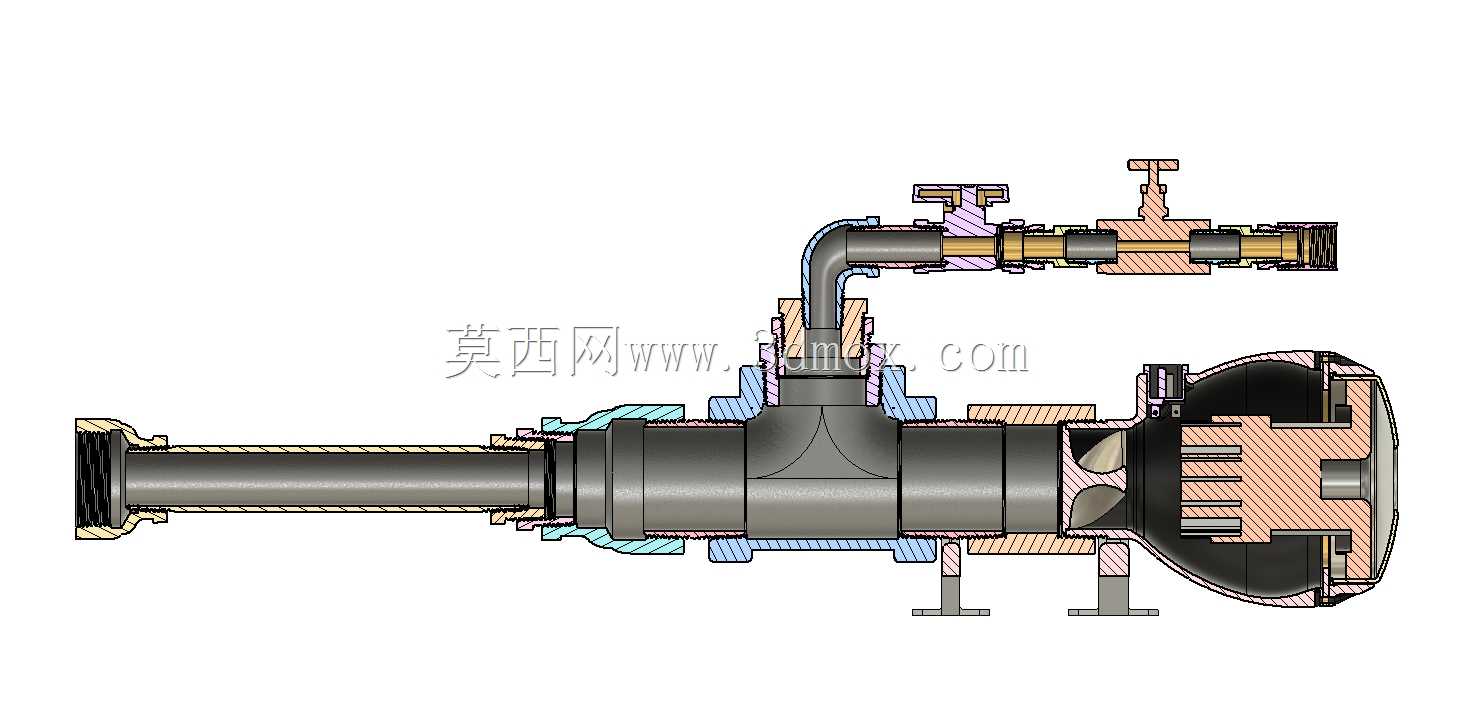

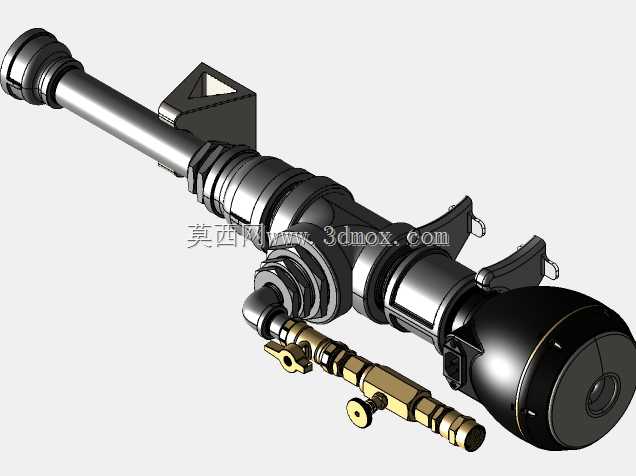

这款丙烷熔炼炉火炬，主要适配小型金属冶炼、工件局部加热、金银首饰熔铸等场景，在小作坊式金属加工、实验室试样熔炼、五金工件热处理预热环节都能见到这类装置的身影，相比大型工业燃烧系统，它的部署灵活性更强，不需要复杂的管路预埋，搭配常规液化石油气罐即可快速投入使用，适合非固定工位的临时加热作业。从功能结构来看，装置前端为长管型燃烧喷管，喷管出口做了缩径处理，能够提升丙烷气体的喷出流速，让空气与燃气在喷口处充分预混，保证火焰燃烧的稳定性，避免出现回火、脱火的问题；中部为阀体控制段，集成了两个独立的铜制截止阀，分别负责燃气总通路通断与流量大小调节，操作人员可以根据熔炼所需的温度区间，精准调整燃气供给量，匹配不同金属的熔点加热需求；尾部为进气连接段与风路配套结构，接口采用通用的燃气快插标准，能够直接对接家用或工业用液化石油气罐的减压阀输出端，不需要额外加工转换接头。设计过程中，首先考虑的是手持与固定两用的使用需求，喷管长度控制在合理区间，既保证操作人员握持时与高温火焰区有足够的安全距离，也能通过底部的两个支撑脚直接架设在工作台面上，不需要额外的夹持工装即可完成固定作业；阀体部分选用铜质材料，是因为铜材的导热性相对较低，长时间高温作业下阀体表面温度不会过高，避免操作人员调节阀门时被烫伤，同时铜材的密封性能优异，长期使用也不容易出现燃气泄漏的问题。安装边界方面，装置整体为同轴式长轴结构，横向布置时的支撑跨度由底部两个支脚决定，支脚的高度预留了足够的台面散热间隙，避免长时间作业时高温传导至工作台面引发安全隐患；进气端的管路接头朝向侧上方，连接燃气软管后不会与台面产生干涉，阀门的操作手柄都布置在阀体上方，调节时不需要挪动装置整体，伸手即可完成操作。喷管与阀体的连接采用螺纹密封结构，日常维护时可以快速拆解，清理喷管内部积碳，或者更换不同口径的喷口来调整火焰长度与覆盖范围，适配不同大小的熔炼坩埚加热需求；尾部的风路配套结构可以根据作业需求选配真空电机，强制送入助燃空气，进一步提升燃烧温度，满足更高熔点金属的熔炼要求，不需要强制风路时也可以依靠自然进气完成燃烧，适配不同的作业条件。
