长轴类工件承托转运工装架结构设计

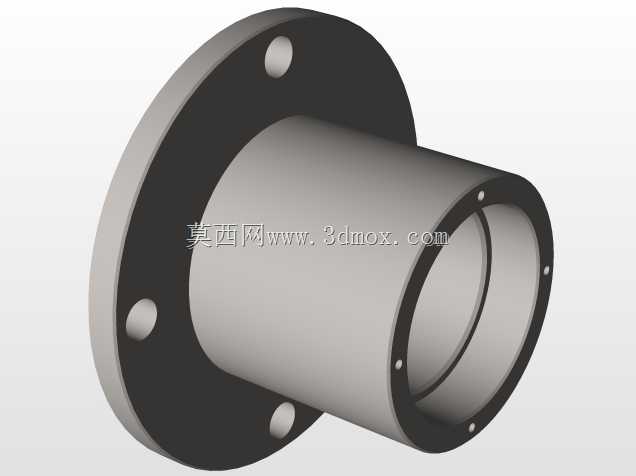

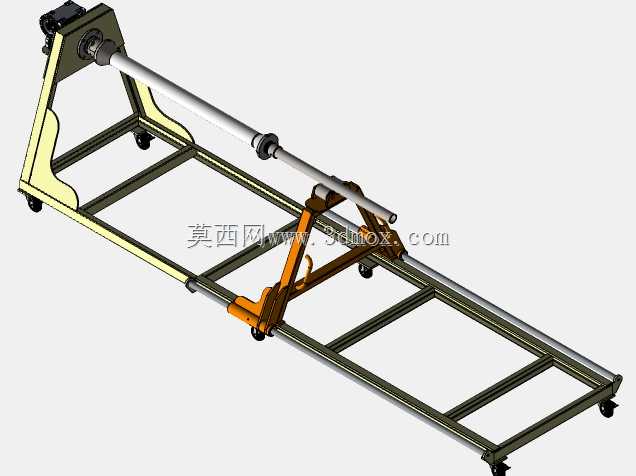

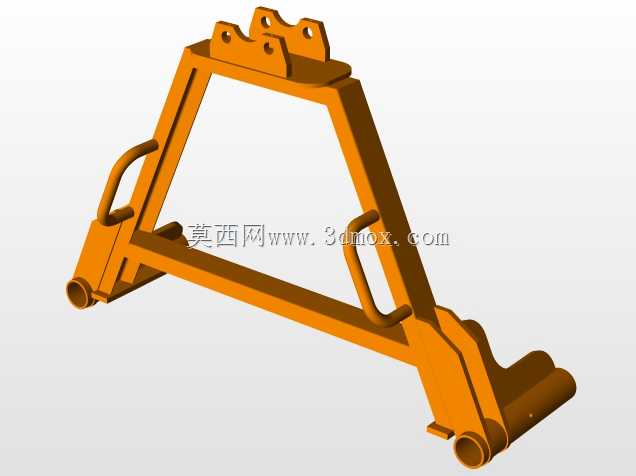

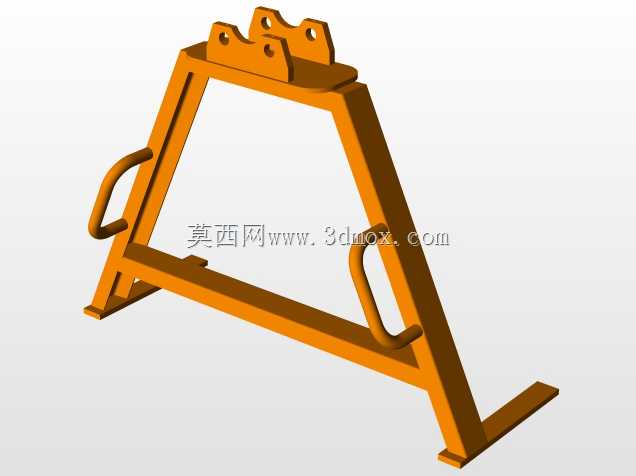

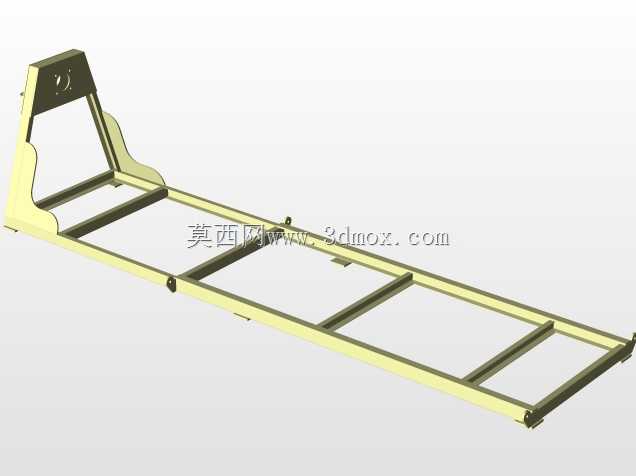

在汽车零部件加工、长轴类零件生产的车间场景中，这类带滚轮的承托工装主要解决细长轴类工件跨工序转运、临时存放的形变问题。细长轴类零件自身长径比大，若采用普通平板货架堆放，极易因自重产生弯曲形变，直接影响后续机加工的同轴度精度，这类工装的设计核心就是沿工件轴向设置多点支撑，抵消工件自重带来的挠度变形。从结构来看，整体采用矩形钢管焊接成型的框架作为承载基体，框架底部四角安装万向脚轮，可实现车间内不同工位间的灵活推移，无需额外借助叉车等转运设备，适配小批量、多频次的工序间物料流转需求。框架一端设置带轴承座的固定支撑端，用于承托长轴的端头部位，轴承座的选用可让工件在架体上实现周向转动，方便操作人员在不下料的情况下完成工件表面外观检查、简单修磨等操作，减少重复吊装的辅助工时。框架中部设置可沿轴向导轨滑移的可调支撑托架，托架采用V型承托结构，可根据不同长度的长轴工件调整支撑位置，确保支撑点落在工件的合理受力位置，避免悬臂过长产生形变，托架的锁紧结构可在调整到位后固定位置，防止转运过程中托架滑移导致工件脱落。设计时优先考虑了架体的整体刚性，底部框架采用多道横撑加固，避免满载推移时架体产生扭曲变形，固定端的立板采用斜撑加固，抵消长轴工件放置时的侧向倾覆力矩。安装边界方面，架体整体长度适配常见6米以内的长轴类工件存放，宽度控制在0.8米以内，可顺利通过车间标准宽度的通道与防火门，架体高度设置在符合人体工程学的操作区间，操作人员无需过度弯腰或抬手即可完成工件的取放与调整。这类工装除了用于轴类零件的周转，也可适配长管状型材、细长杆类零部件的存放转运，通过调整中部托架的形式，还可承托不同截面形状的长尺寸工件，在通用机械加工、汽车零部件制造的车间产线旁，这类工装可有效减少工件磕碰、形变的不良品率，同时降低物料转运的劳动强度，相比定制化的专用料架，该结构的通用适配性更强，可通过简单调整满足多种规格长尺寸工件的使用需求。
