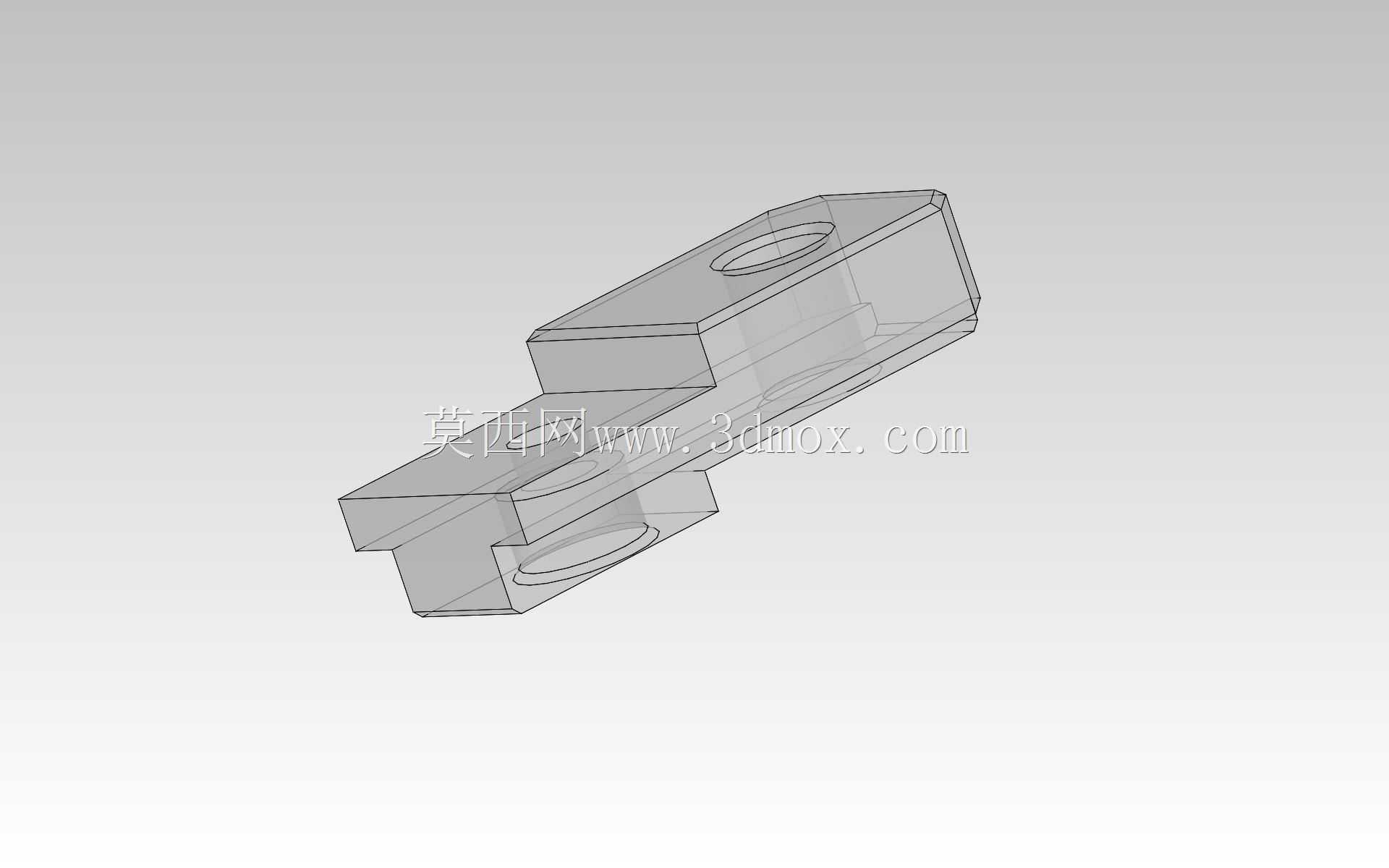

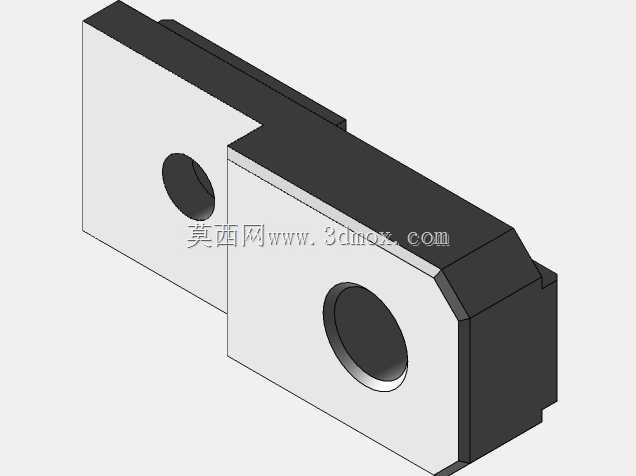

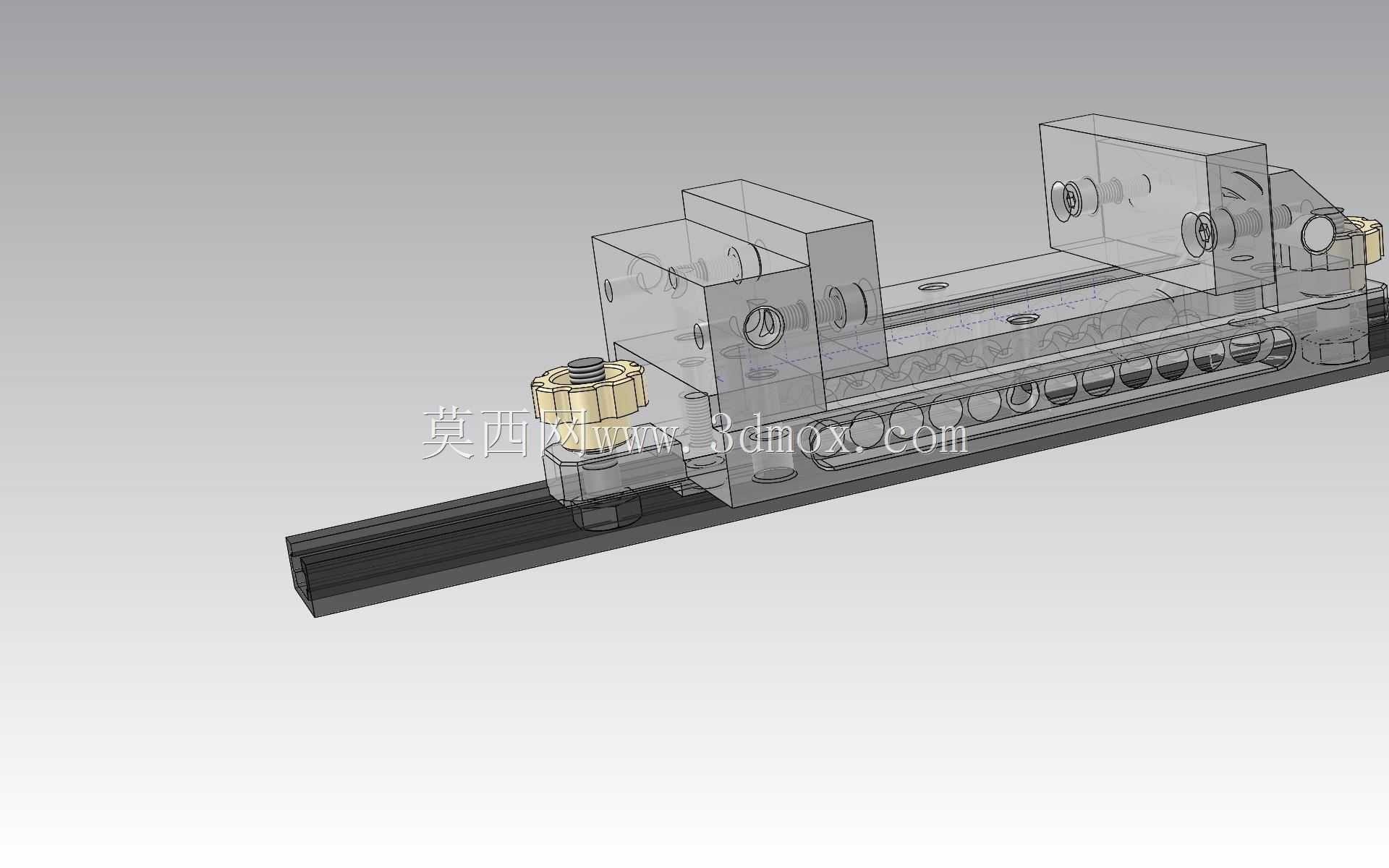

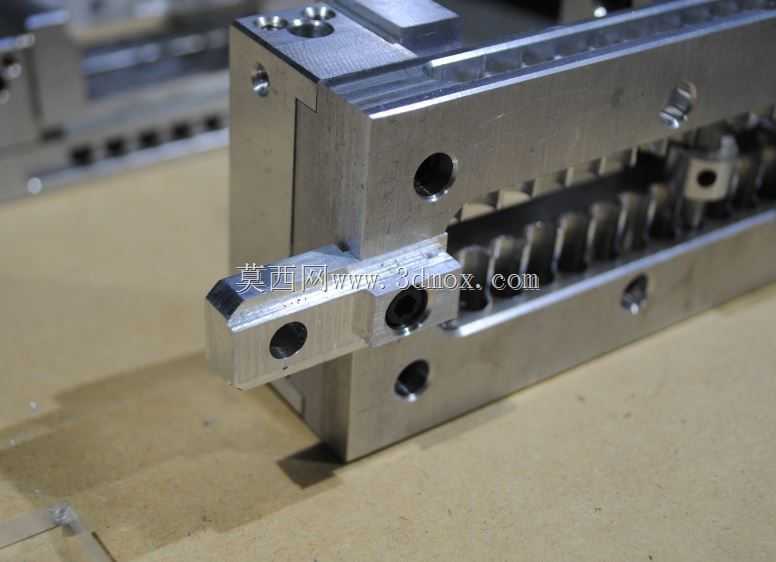

T型轨道适配齿条式小虎钳安装定位结构

在小型精密加工工位、桌面级数控设备配套装夹场景中，常需要将小虎钳快速、精准地固定在标准T型槽轨道上，传统安装方式多依靠操作人员手动对齐T型槽后拧紧紧固件，反复调整的过程不仅耗时长，还容易出现虎钳基准面与轨道走向不平行的问题，直接影响后续工件装夹的定位精度，这款适配T型轨道的小虎钳对准安装键结构，正是为解决这一现场实际问题设计的。从功能实现逻辑来看，该结构核心承担两个作用：一是预定位，安装时键体嵌入T型轨道的槽腔内部，与槽壁形成稳定的间隙配合，无需反复测量调整即可让虎钳本体与轨道走向保持平行，将安装对位的辅助时间压缩七成以上；二是承载辅助，在虎钳夹持工件进行切削加工时，安装键可分担紧固件受到的横向切削力，避免虎钳在反复受载过程中出现位置偏移，提升装夹系统的整体刚性。设计过程中，首先匹配了通用工业T型槽的标准截面尺寸，键体的凸起嵌入部分做了微小的倒角引导结构，方便操作人员在视线受限的工位上快速完成嵌合，不会出现卡滞、对位困难的问题；键体与虎钳底座的连接部位采用了沉头螺钉固定的方式，螺钉头部完全沉入键体表面以下，不会与T型槽的槽口产生干涉，同时预留了0.02mm的配合公差，既保证安装时的滑动顺畅，又不会因间隙过大导致定位精度损失。从安装边界来看，该结构完全贴合虎钳底座的底部轮廓，不会额外增加虎钳的整体安装高度，适配市面上多数桌面级小虎钳的底座安装孔位，不需要对原有虎钳结构做二次加工即可直接加装；键体的长度经过反复校核，在保证足够定位接触面积的前提下，不会超出虎钳底座的边缘范围，避免与轨道上安装的其他工装附件产生位置干涉。配套的齿条调节结构则与安装键的定位基准保持同轴度设计，转动调节旋钮时，活动钳身可沿着轨道方向平稳平移，全程无卡滞、无偏摆，钳口的平行度在全行程范围内均可保持稳定，不管是夹持小型有色金属零件做精密铣削，还是固定样件进行检测划线，都能提供稳定的装夹支撑。在实际车间应用场景中，这类带定位安装键的齿条虎钳尤其适合多工位柔性生产线的快速换型需求，当需要调整工位装夹位置时，只需松开轨道紧固件，即可沿着T型轨道将虎钳整体滑动到目标位置，无需重新找正基准，大幅缩短产线换型的调试时间，同时也能避免每次重新安装带来的基准误差累积。结构的细节处理上，与T型槽接触的键体侧面做了表面硬化处理，长期反复拆装滑动也不会出现磨损变形，能长期保持稳定的定位精度；调节部位的旋钮做了滚花处理，操作人员戴劳保手套也能轻松施力调节，不需要额外借助扳手类工具即可完成钳口开合操作，适配车间现场的实际操作习惯。
