重力上壶式气动喷漆喷枪结构设计

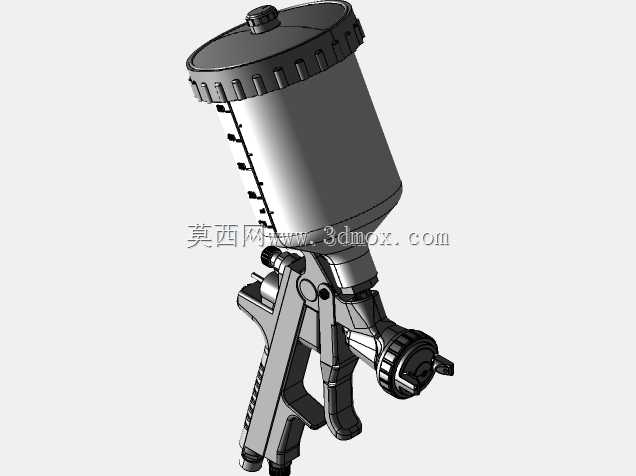

这款重力上壶式气动喷漆喷枪，核心服务于表面涂装作业场景，在汽车钣金补漆、家具木器漆面施工、五金工件防腐喷涂、工业设备外观涂装等领域都有广泛应用，依靠压缩空气作为动力源，将储料罐内的涂料雾化后均匀喷射到工件表面，相比手工刷涂能获得更平整光滑的漆面效果，作业效率也能提升数倍。从结构设计来看，上壶式的储料布局依靠涂料自身重力向枪体供料，相比下壶式结构对高粘度涂料的适配性更好，也能减少涂料残留浪费，储料罐侧壁设置的刻度标识，能让操作人员直观把控剩余涂料容量，方便施工过程中及时补料，避免中途断料影响漆面连续性。枪体的握持部分做了贴合手型的防滑纹理设计，长时间握持作业不易打滑疲劳，扳机采用双段式结构，轻扣扳机先触发气路出气，继续扣下才会带出涂料，能有效避免起步喷溅导致的漆面瑕疵。枪体上设置的多组调节旋钮，分别对应涂料流量、雾化幅度、出气气压三个核心参数，操作人员可以根据不同涂料粘度、不同施工面的喷涂需求灵活调整参数，小到局部补漆的窄幅喷涂，大到整面工件的宽幅雾化都能适配。设计过程中充分考虑了安装与使用的边界尺寸，储料罐与枪体的连接采用标准螺纹接口，可兼容同规格的备用储料罐，枪尾的气路接口匹配常规气动软管的快插接头，不需要额外定制转接件就能接入车间常规压缩空气管路。枪头的气帽与喷嘴采用同轴度精准的配合结构，能保证压缩空气与涂料的混合均匀度，避免出现雾化不均、漆面流挂或者橘皮的问题，整体结构没有冗余的突出部件，在狭小空间内作业时也能灵活调整喷涂角度，不会和周边工件发生干涉。各密封部位的结构设计都考虑了耐溶剂腐蚀的需求，适配常见的油性漆、水性漆等不同类型涂料，日常使用后的清洗维护也比较便捷，拆开储料罐和喷嘴组件就能完成残留涂料的清理，不会出现涂料干结堵塞枪体内部流道的问题。
