组合式内梅花扳手套装结构设计

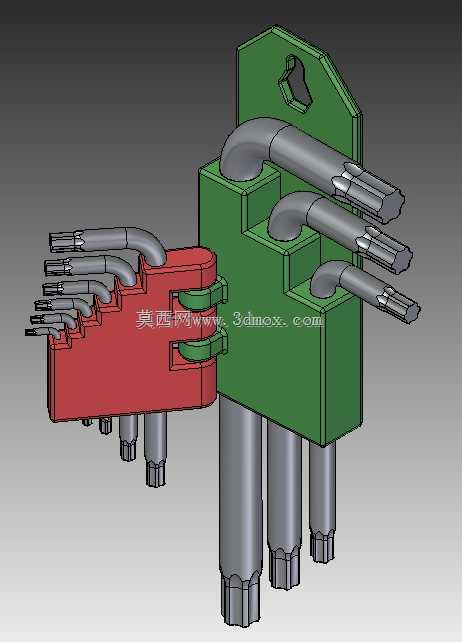

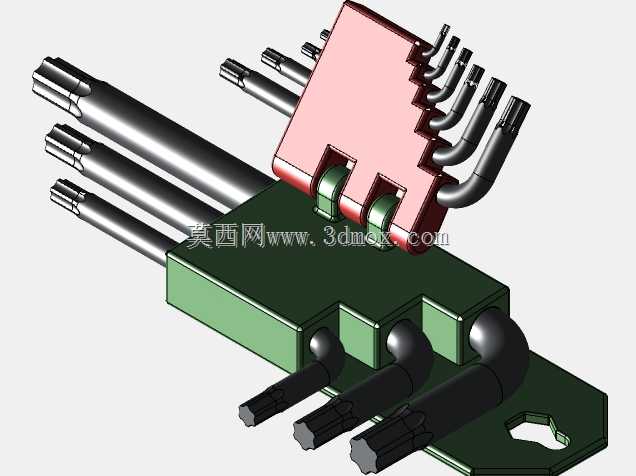

　　这套组合式内梅花扳手采用分体收纳架结构设计，主要面向设备运维、机械装配、产线调试等需要频繁拆装不同规格内梅花紧固件的作业场景，能覆盖从微型电子设备紧固到中型机械部件拆装的多场景作业需求。设计阶段优先考虑了工具的便携性与取用效率，将不同长度、不同规格的扳手按使用频率排布在两个可对合的收纳架内，短规格L型弯头扳手排布在收纳架上部，适配空间局促、操作角度受限的工位，比如设备内部沉孔内的紧固件拆装，弯头结构能在狭窄空间内传递足够扭矩，避免工具与周边部件发生干涉；长规格直柄扳手排布在收纳架下部，适配需要大扭矩输出、操作空间充足的工位，加长力臂结构能降低操作人员的施力强度，应对锈蚀、预紧力较高的紧固件拆装需求。收纳架采用对合卡扣结构，

　　两个架体可通过侧边的卡扣结构扣合为整体，闭合后所有扳手被限位在对应卡槽内，不会在携带过程中脱落散落，架体顶部设置的挂孔可直接挂在工具墙、工具柜挂杆上，适配车间常见的工具收纳场景，也可放入工具包内携带外出作业。每个扳手的卡槽都做了与扳手柄部匹配的仿形定位结构，不同规格的扳手对应专属卡槽，取用后可快速归位，避免不同规格工具混放导致的取用效率下降，也能在作业前快速核对工具数量，防止工具遗落在设备内部造成安全隐患。扳手的工作端采用标准内梅花头型设计，与对应规格的梅花紧固件完全贴合，作业时能均匀分散接触面应力，减少紧固件头部打滑、圆角磨损的概率，相比普通内六角扳手，梅花结构的接触齿面更多，传递扭矩时的受力更均匀，能承受更大的拧紧力矩，

　　也能适配部分已经出现轻微磨损的旧紧固件。设计过程中对扳手的操作边界做了充分验证，短弯头扳手的回转半径控制在极小范围内，可伸入深度120mm以内的沉孔完成作业，长直柄扳手的力臂长度经过扭矩测算，在操作人员正常施力范围内即可达到常用紧固件的推荐拧紧力矩，不需要额外加装加力杆，避免过载导致扳手断裂或紧固件滑牙。收纳架闭合后的整体尺寸适配常规工具包的隔层大小，边缘做了圆角钝化处理，不会刮伤工具包内衬或操作人员手部，架体采用工程塑料材质，具备足够的结构强度，日常磕碰、挤压不会出现开裂变形，能适应车间复杂的作业环境。
