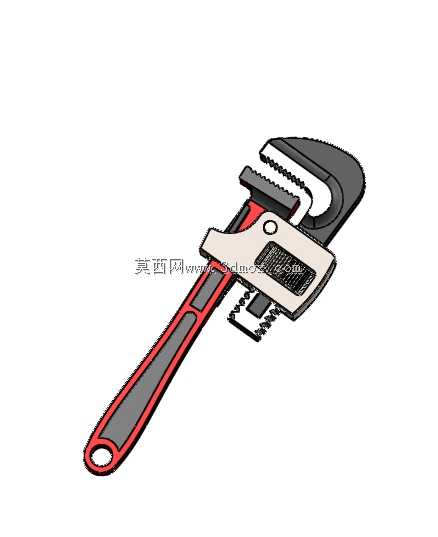

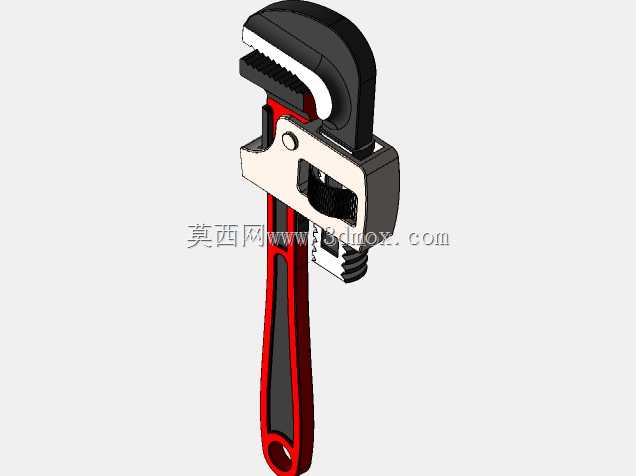

可调式重型管钳结构三维设计

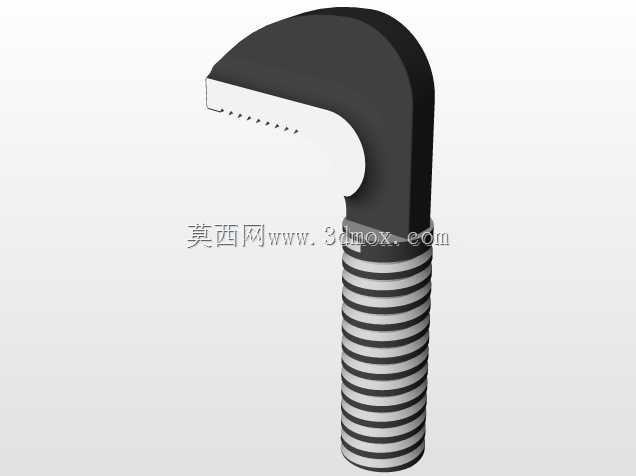

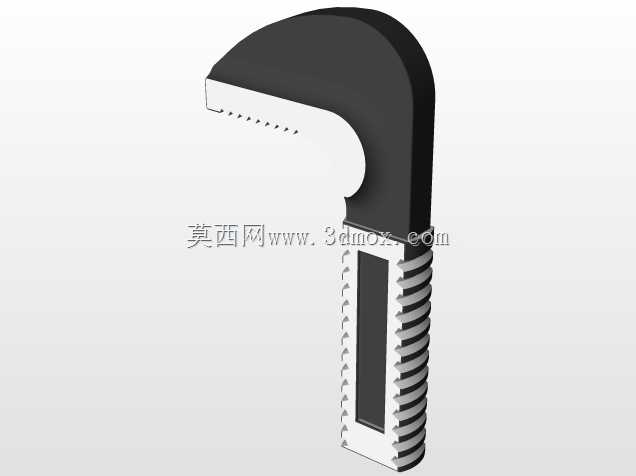

　　在民用给排水施工、工业管道布设、油气输送管线运维、设备管路检修等场景中，管钳是不可或缺的手动夹持类工具，核心作用是通过咬合结构卡紧圆柱形管件，完成管件的旋接、拆卸、紧固作业，适配不同管径的金属管、复合管安装检修需求，相比普通活动扳手，其针对圆柱面的咬合附着力更强，施力时不易打滑，能承受更大的扭转力矩。这款可调式管钳的设计围绕实际作业的受力需求展开，整体采用长柄杠杆结构放大手部施加的作用力，钳头部分设置带锯齿的活动颚板与固定颚板，通过调节螺母带动活动颚板沿钳身导轨滑动，可在适配范围内灵活调整开口尺寸，覆盖多规格管径的夹持需求，颚板表面的锯齿做了不等距齿形设计，咬合管件时能嵌入管件表层形成多点受力，避免施力过程中出现钳口滑脱的问题，

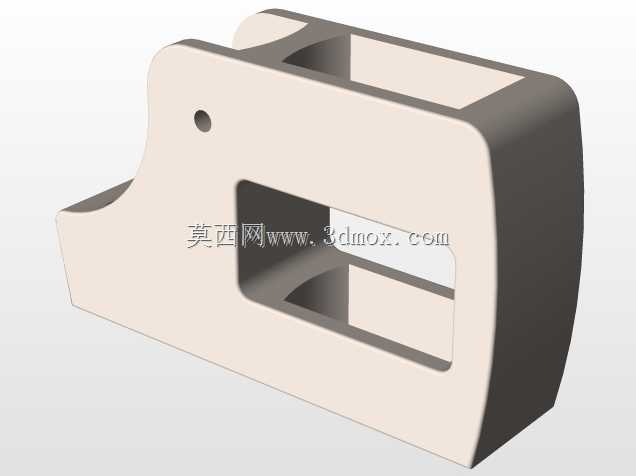

　　同时齿部做了硬化处理的结构预留，可满足高频次作业的耐磨需求。从结构布局来看，钳身主体采用一体式锻压结构的设计思路，活动颚板与调节螺母的配合间隙做了合理预留，既保证调节过程顺畅无卡滞，又避免间隙过大导致夹持时钳口晃动，手柄部分做了贴合手部握持的弧度设计，末端设置挂孔方便作业后收纳悬挂，钳头与手柄的衔接位置做了加强筋结构处理，承受大扭矩扭转时不会出现应力集中导致的断裂变形。设计过程中充分考虑了实际作业的安装边界与操作空间，整体长度适配狭窄管井、墙角等受限空间的操作需求，钳头的开合行程覆盖常规家装、工业运维场景的常用管径范围，颚板的咬合深度做了合理控制，既能保证足够的夹持力，又不会过度咬合损伤管件表层的镀锌层或防腐层，

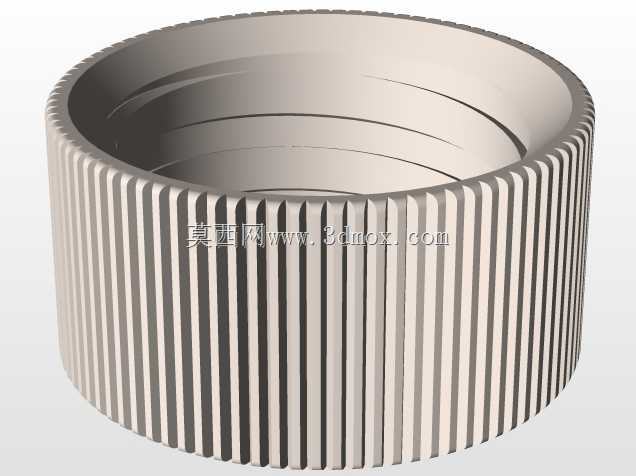

　　调节螺母的位置设置在钳身侧面，作业时可单手快速调整开口大小，无需双手配合操作，提升高空作业、受限空间作业的操作便利性。各活动部件的连接位置做了防脱结构设计，长期使用不会出现部件脱落的问题，钳身的重心沿手柄轴线分布，握持施力时手感平衡，不会出现头重脚轻导致的操作费力问题，针对不同作业场景的受力特点，钳口的张开角度做了优化，夹持不同管径的管件时，颚板与管件表面都能形成足够的接触面积，避免局部压强过大导致管件变形或钳口崩损。
