可调式丝锥铰手手动攻丝工具结构

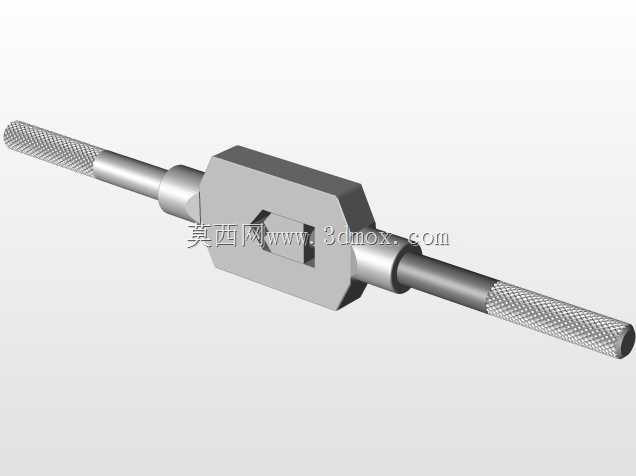

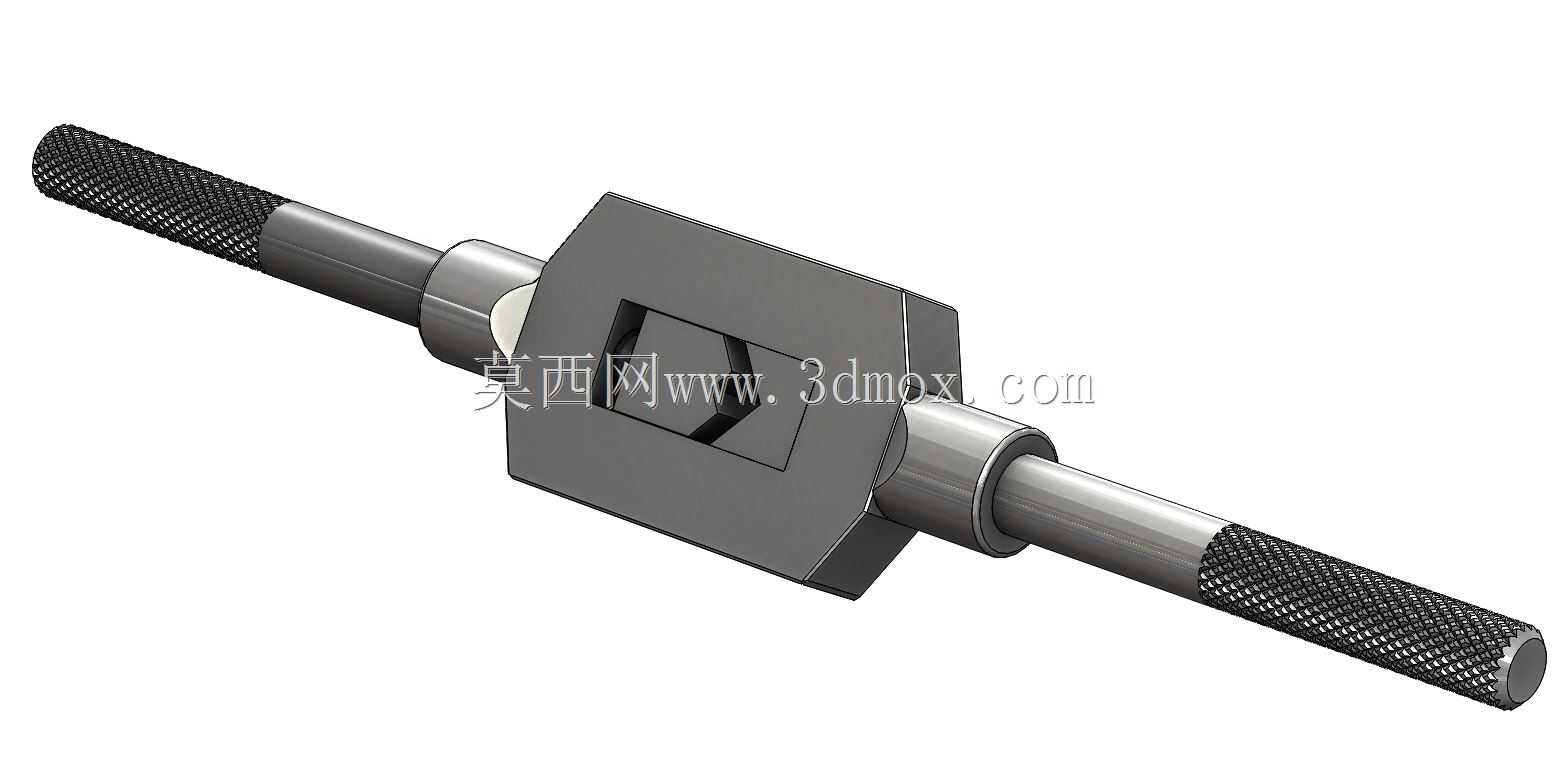

　　这款手动攻丝用的铰手结构，是机械装配、维修场景里小规格内螺纹加工的核心手动工装，日常在设备维保现场、五金加工工位、工装夹具调试环节都能见到它的身影，主要用来夹持不同直径的丝锥，通过手动施加扭矩完成内螺纹的切削成型，相比电动攻丝设备，它更适合狭小空间作业、小批量零散螺纹加工、以及设备现场的螺纹修复作业，不需要外接动力源，操作灵活度高。从结构设计来看，中间的方形夹持座采用了可调式方孔夹持结构，通过内置的锁紧滑块可以适配不同方柄尺寸的丝锥，夹持时依靠两侧的锁紧面贴合丝锥方柄，避免攻丝过程中丝锥打滑、偏转，保证攻丝时的扭矩传递稳定，不会因为夹持松动导致丝锥折断在工件内。两侧的加长手柄采用了滚花防滑设计，

　　手柄表面的网纹滚花可以增大手部握持时的摩擦力，即使手上沾有切削液、油污，也能稳定施力，不会出现打滑脱手的情况；手柄与中间夹持座的连接部位做了轴肩定位，保证手柄转动时与夹持座的同轴度，转动过程中不会出现径向窜动，让攻丝时的施力方向始终与螺纹孔轴线保持一致，减少螺纹攻歪、丝锥崩齿的问题。在尺寸边界设计上，整体长度适配人手双臂施力的合理区间，既不会因为手柄过短导致攻丝时扭矩不足，也不会因为手柄过长造成施力过大折断小规格丝锥；中间夹持座的外形做了切边处理，既可以减轻整体重量，也能在需要额外加力时，用扳手辅助夹持座施加更大扭矩，适配大规格丝锥的攻丝需求。设计过程中重点考虑了手动操作的受力合理性，手柄的直径贴合人手握持的舒适尺寸，

　　长时间操作也不容易产生手部疲劳；夹持座的内部锁紧结构做了防脱设计，调整丝锥夹持尺寸时，锁紧滑块不会从座体内脱落，避免现场作业时零件丢失。这类工具的结构没有复杂的传动部件，整体可靠性高，日常维护只需要定期在手柄转动部位加注少量润滑脂，就能保证长期使用的转动顺畅度，在没有电动攻丝设备的野外作业、设备抢修场景下，是内螺纹加工不可或缺的手动工具，能够覆盖常见小规格公制、英制丝锥的夹持需求，适配绝大多数现场攻丝作业的使用要求。
